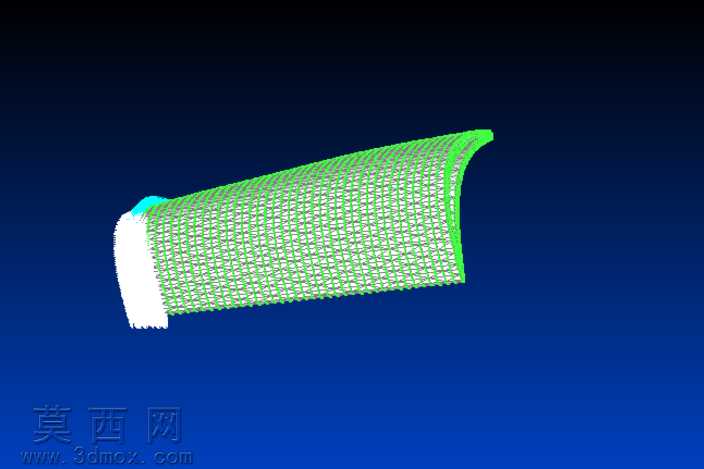

涡轮叶片网格划分三维结构设计

本作品为涡轮叶片的网格划分三维模型，建模过程围绕有限元前处理的核心需求展开，首先依据涡轮叶片的气动外形设计参数，精准构建叶片的基础实体曲面，从叶根的安装定位结构到叶身的扭曲翼型曲面，再到叶顶的轮廓修型，全程严格匹配涡轮叶片的实际气动外形尺寸，保证曲面的连续性与曲率过渡的顺滑度，避免后续网格划分出现畸形单元。完成基础实体建模后，针对叶片不同部位的受力与分析需求进行网格分区规划：叶根与轮盘连接的部位属于应力集中区域，采用加密的结构化网格进行划分，保证该区域的计算精度，能够精准捕捉装配应力与离心力作用下的应力分布；叶身主体区域采用疏密过渡的网格布局，在保证网格质量的前提下控制整体单元数量，平衡后续仿真计算的效率与精度；叶顶间隙区域则采用边界层网格设置，适配流体仿真计算中对近壁面流场的捕捉需求。模型的网格单元全部经过质量检查，单元雅克比行列式、扭曲角、长宽比等参数均控制在有限元计算的合格范围内，不存在负体积、高度扭曲的失效单元，网格节点的连接关系完全匹配实体的拓扑结构，能够直接导入有限元求解器进行结构力学、流体动力学等多物理场耦合计算。材质设置上预留了高温合金材料的参数接口，可根据实际使用场景直接赋予对应的密度、弹性模量、泊松比、热膨胀系数等材料属性，适配涡轮叶片在高温高压高转速工况下的仿真分析需求。整体设计思路围绕工程仿真的实际应用出发，既还原了涡轮叶片的真实结构特征，又完成了仿真前处理中最耗时的网格划分工作，能够为涡轮叶片的性能校核、结构优化、失效分析等工作提供可靠的基础模型支撑，帮助工程人员缩短仿真前处理的工作周期，提升研发设计效率。
