腋拐配套置物挂篮托板结构设计

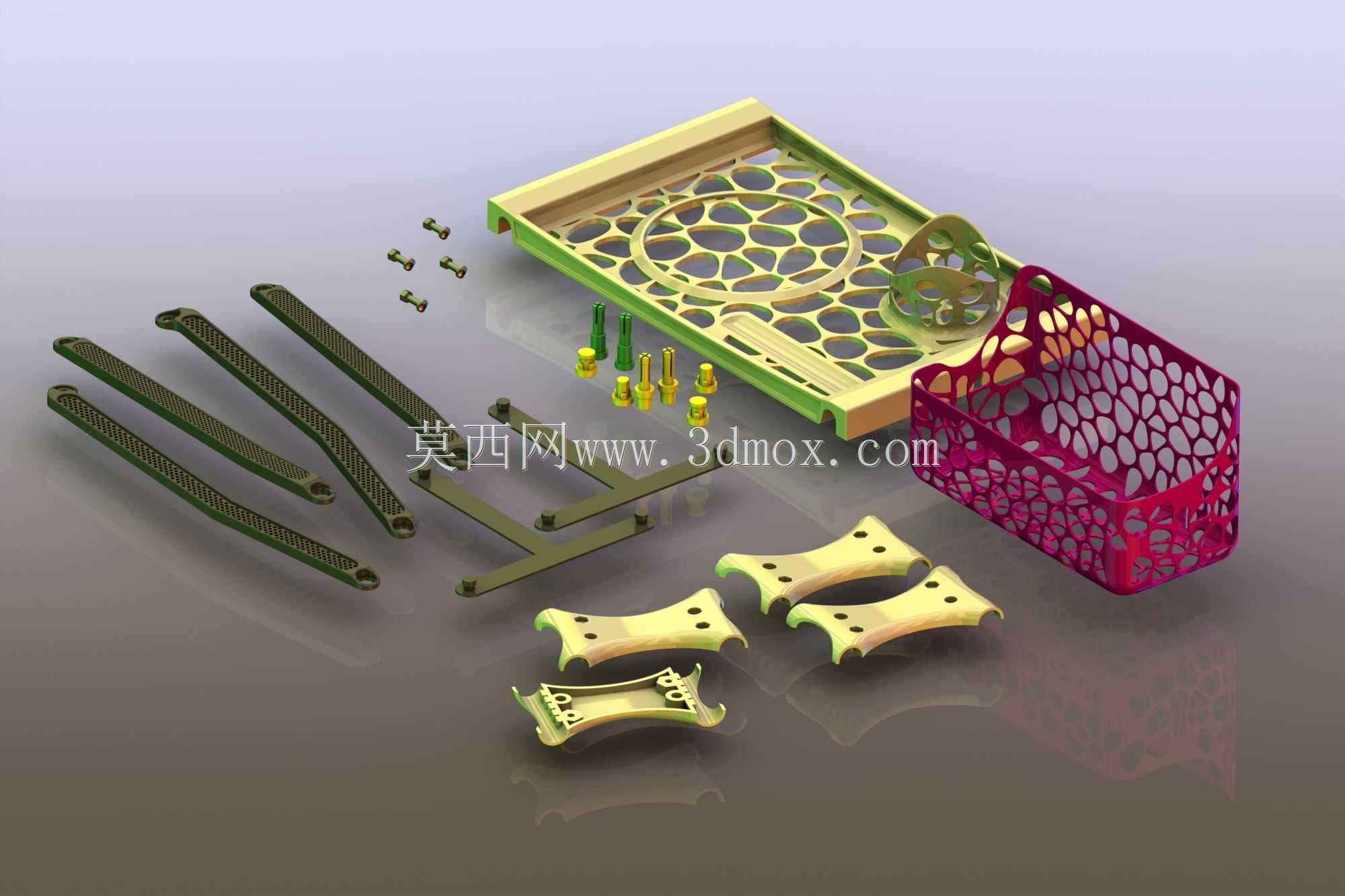

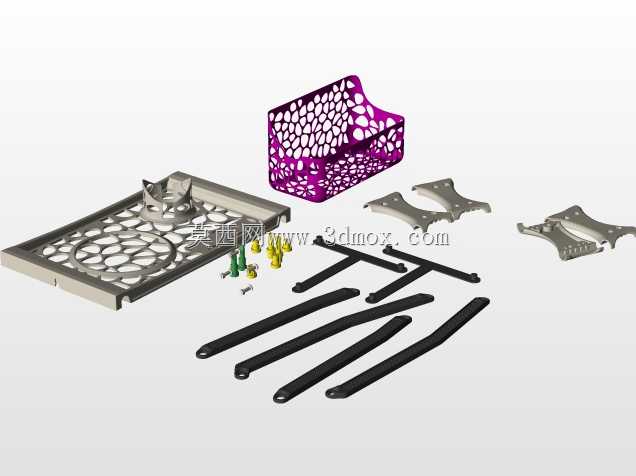

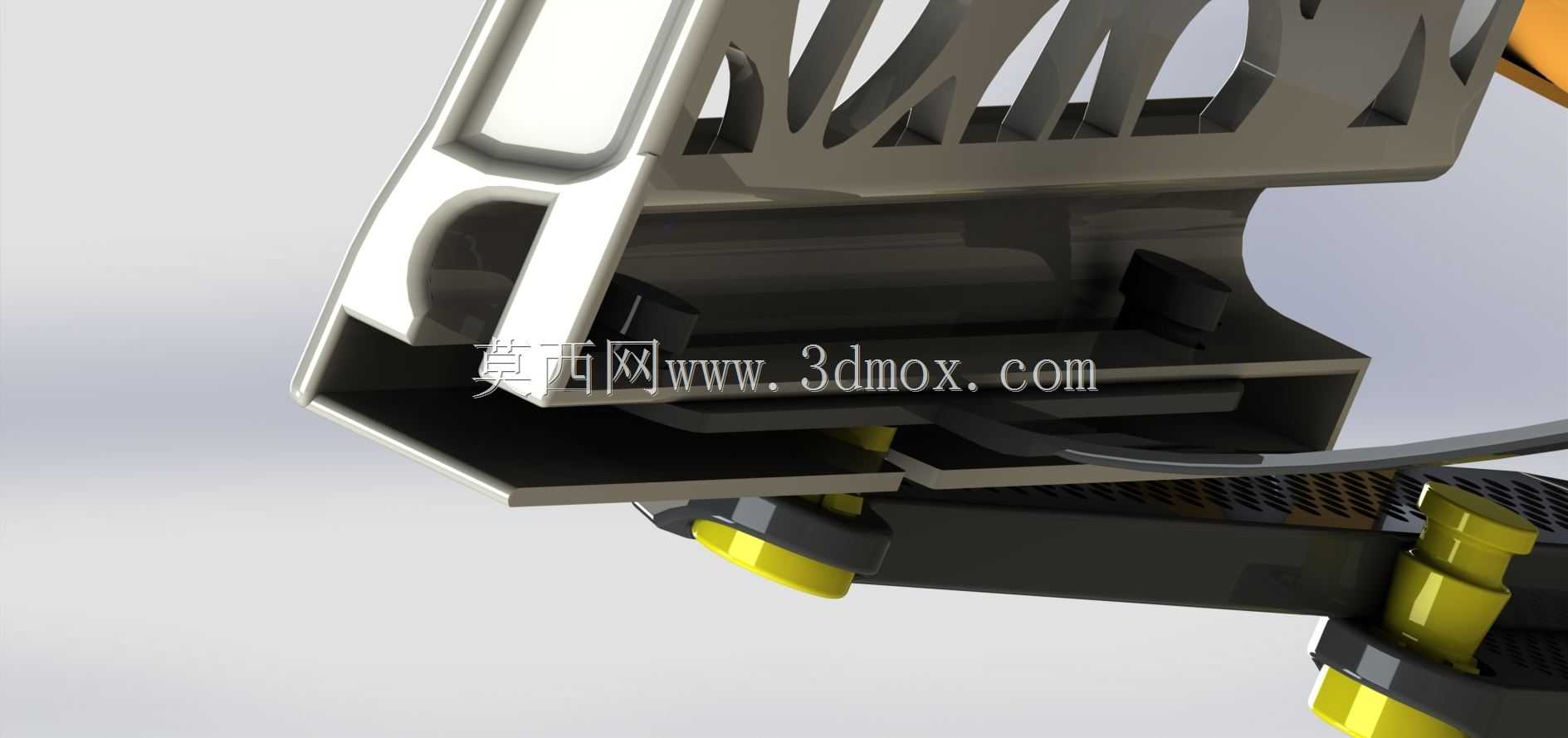

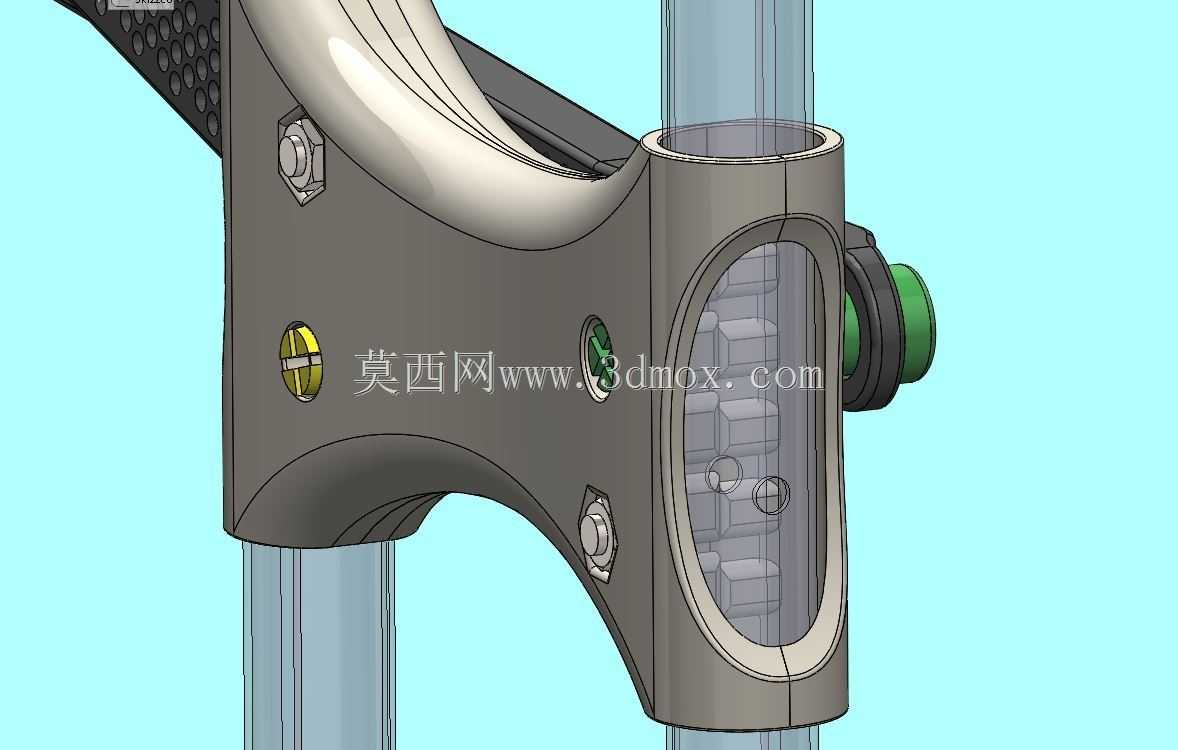

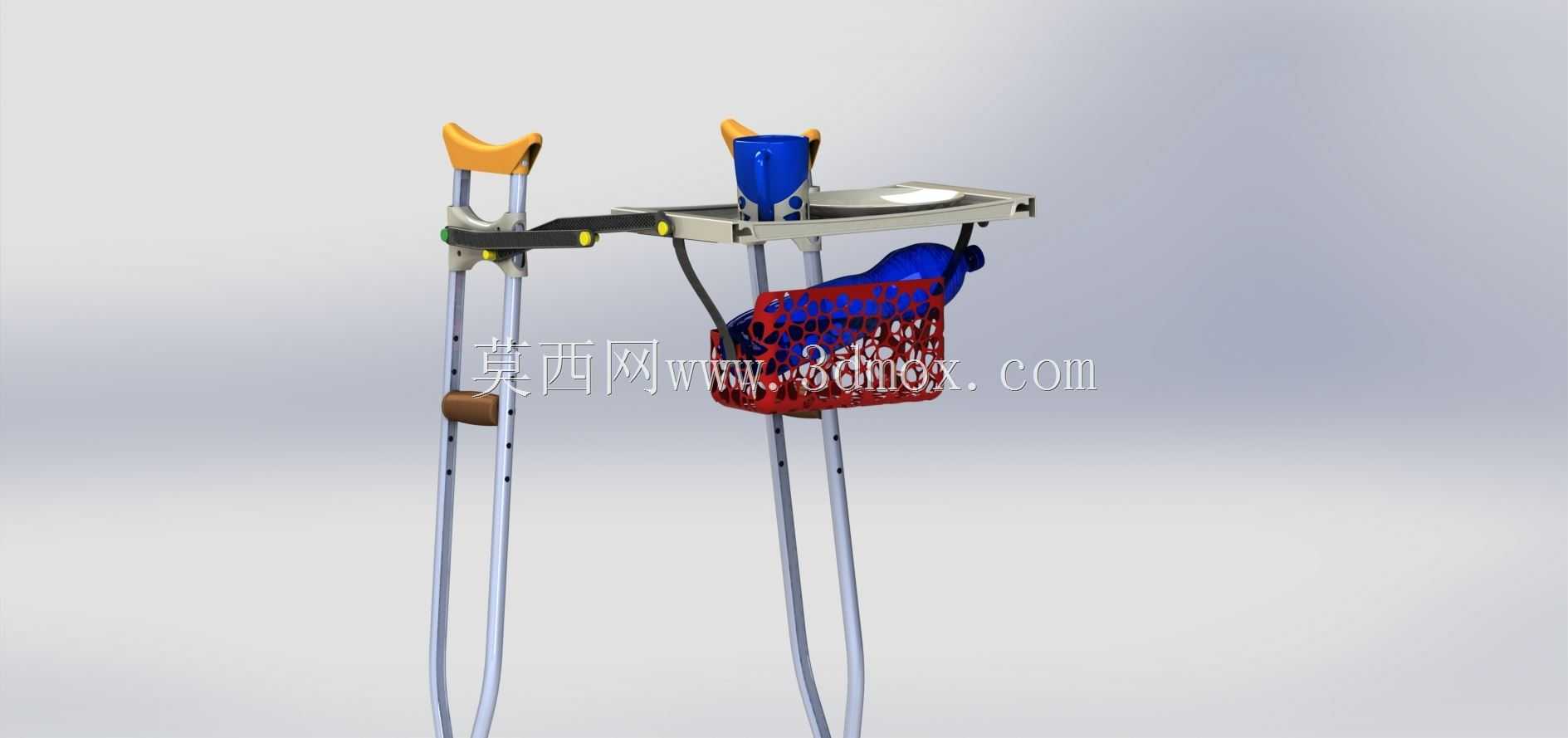

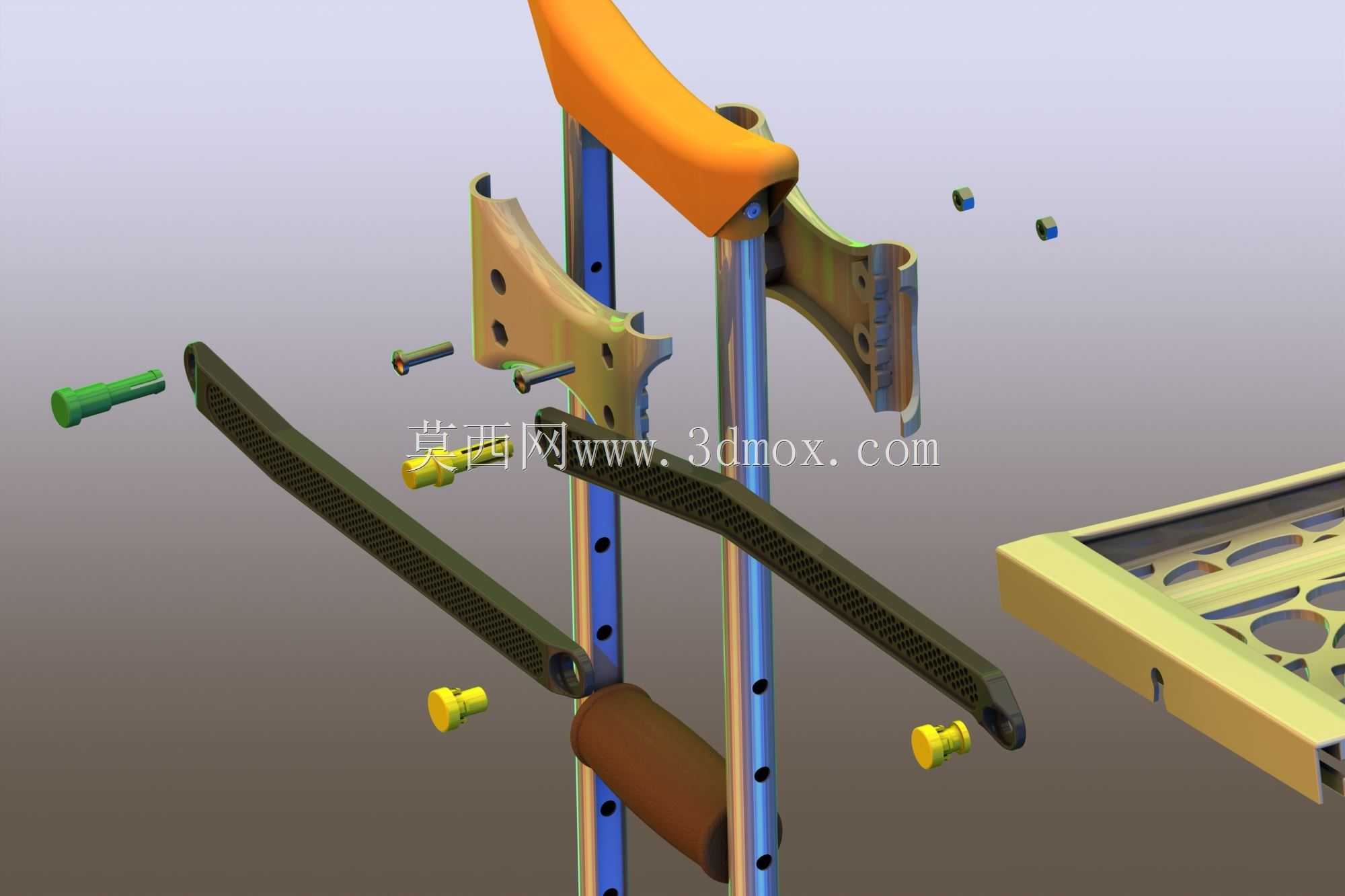

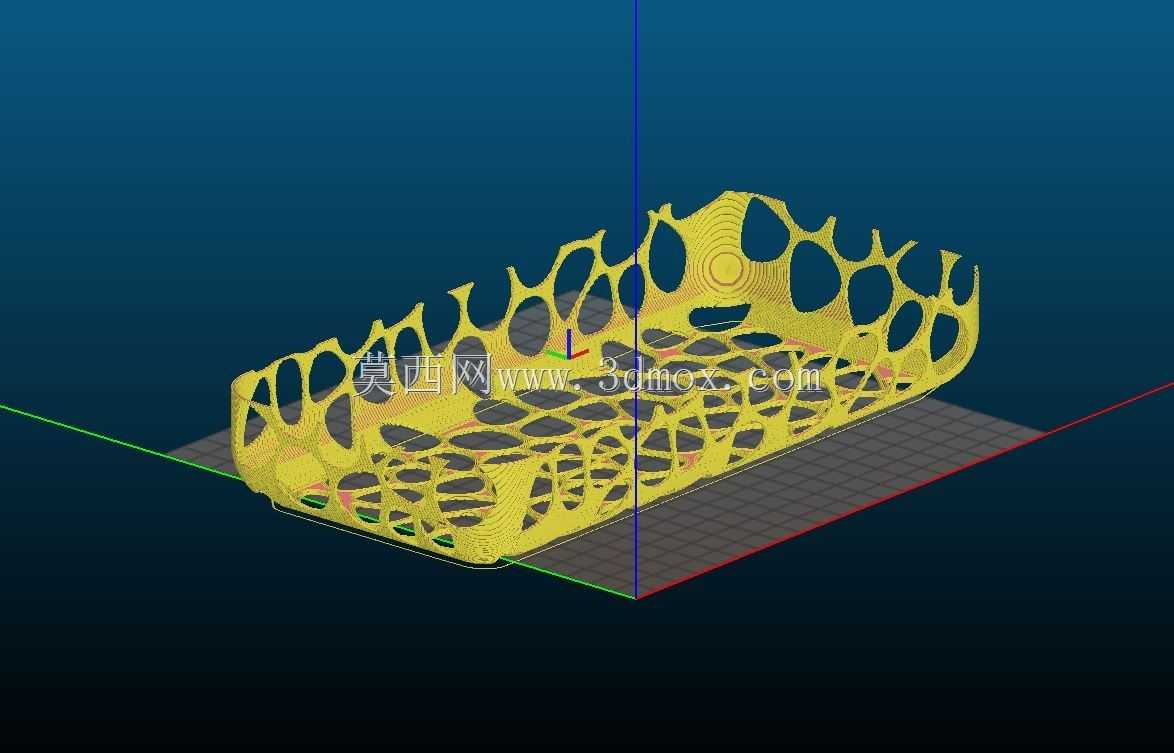

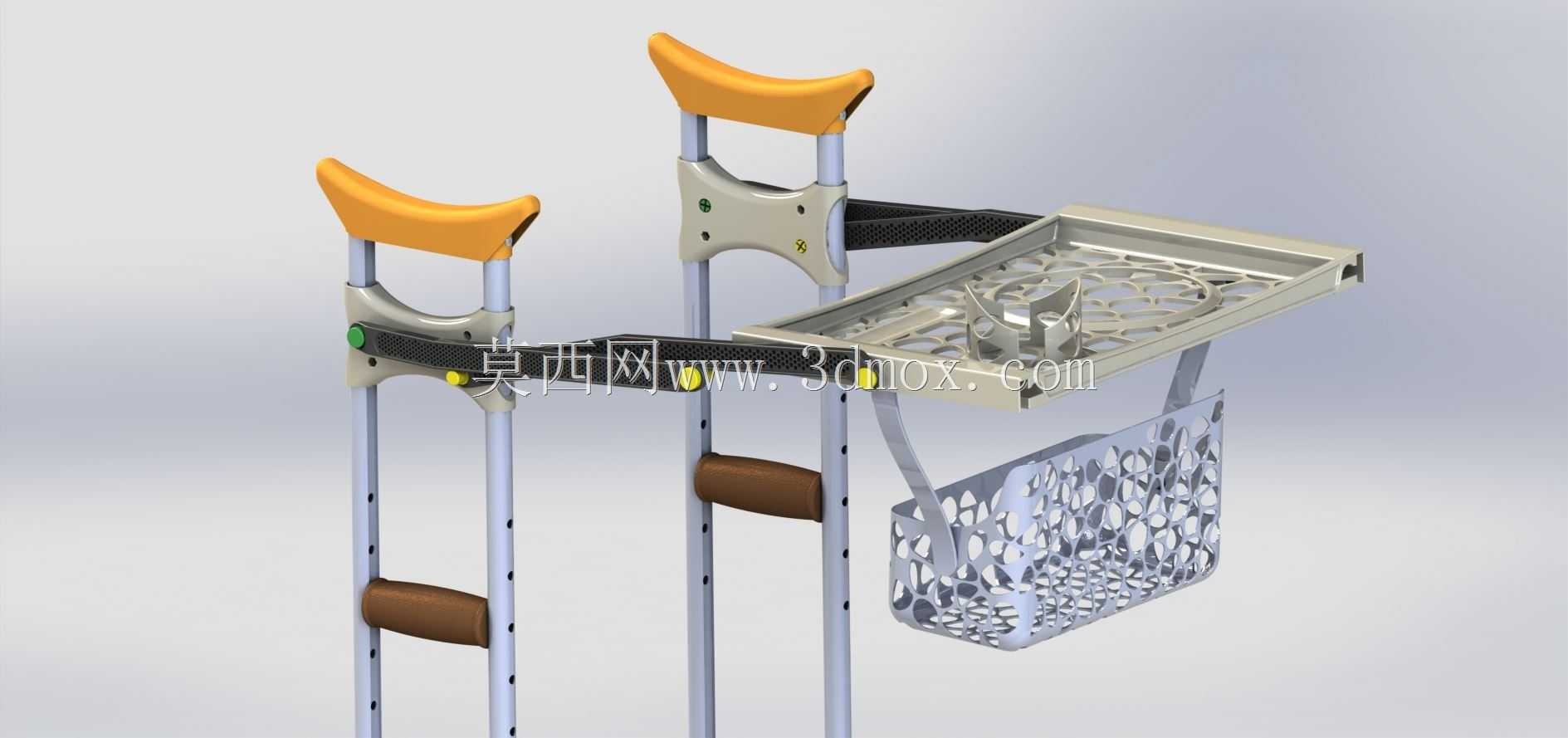

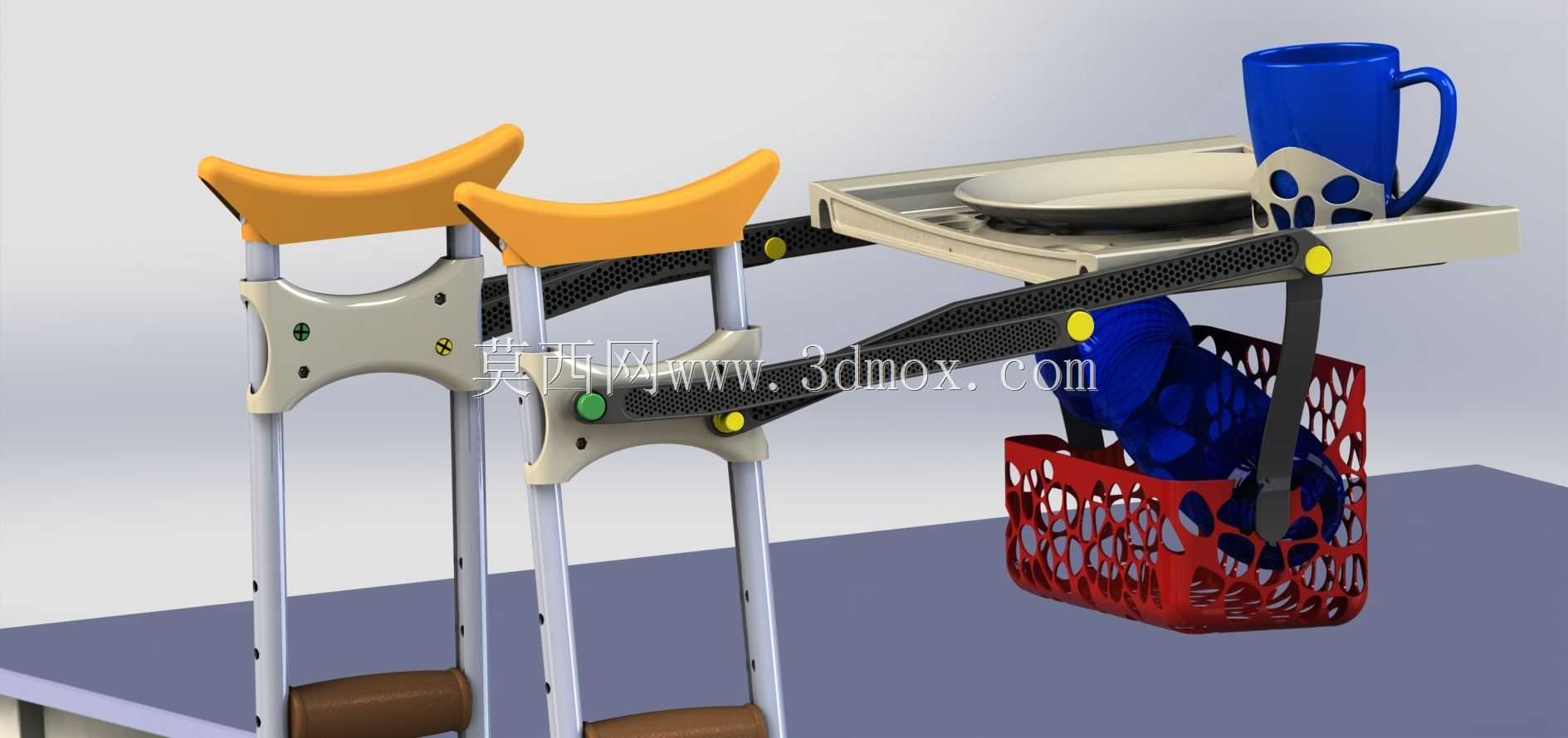

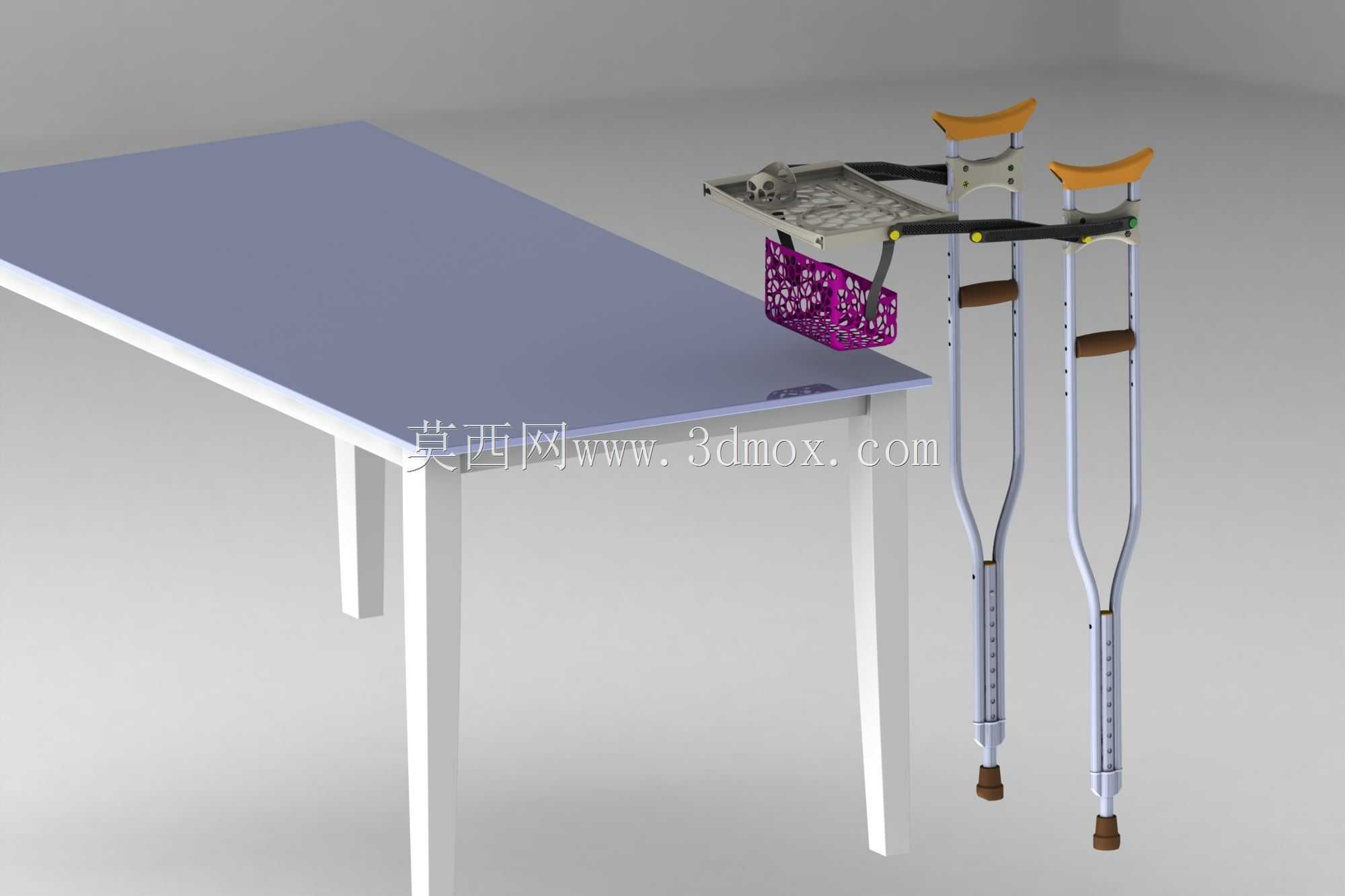

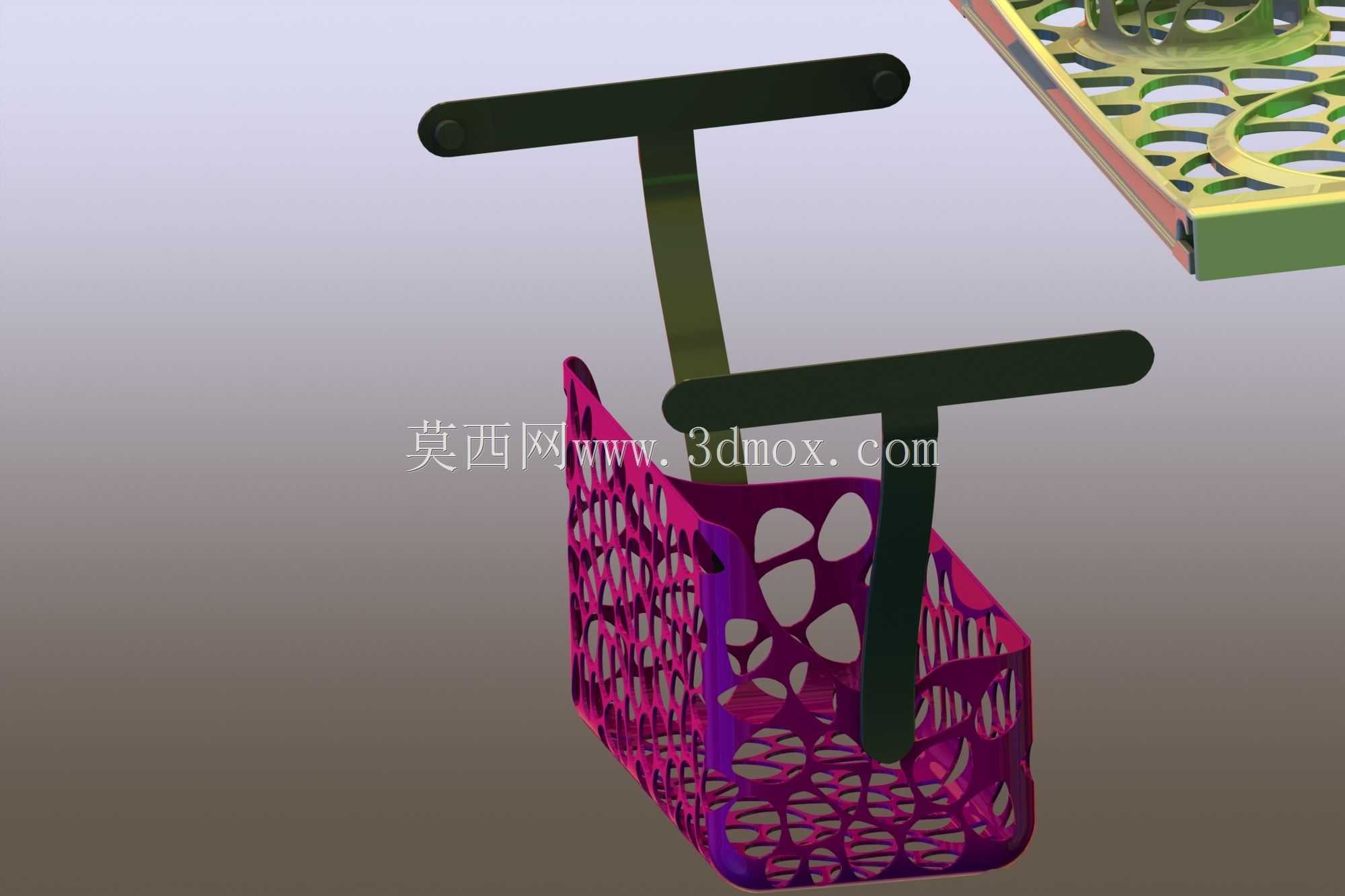

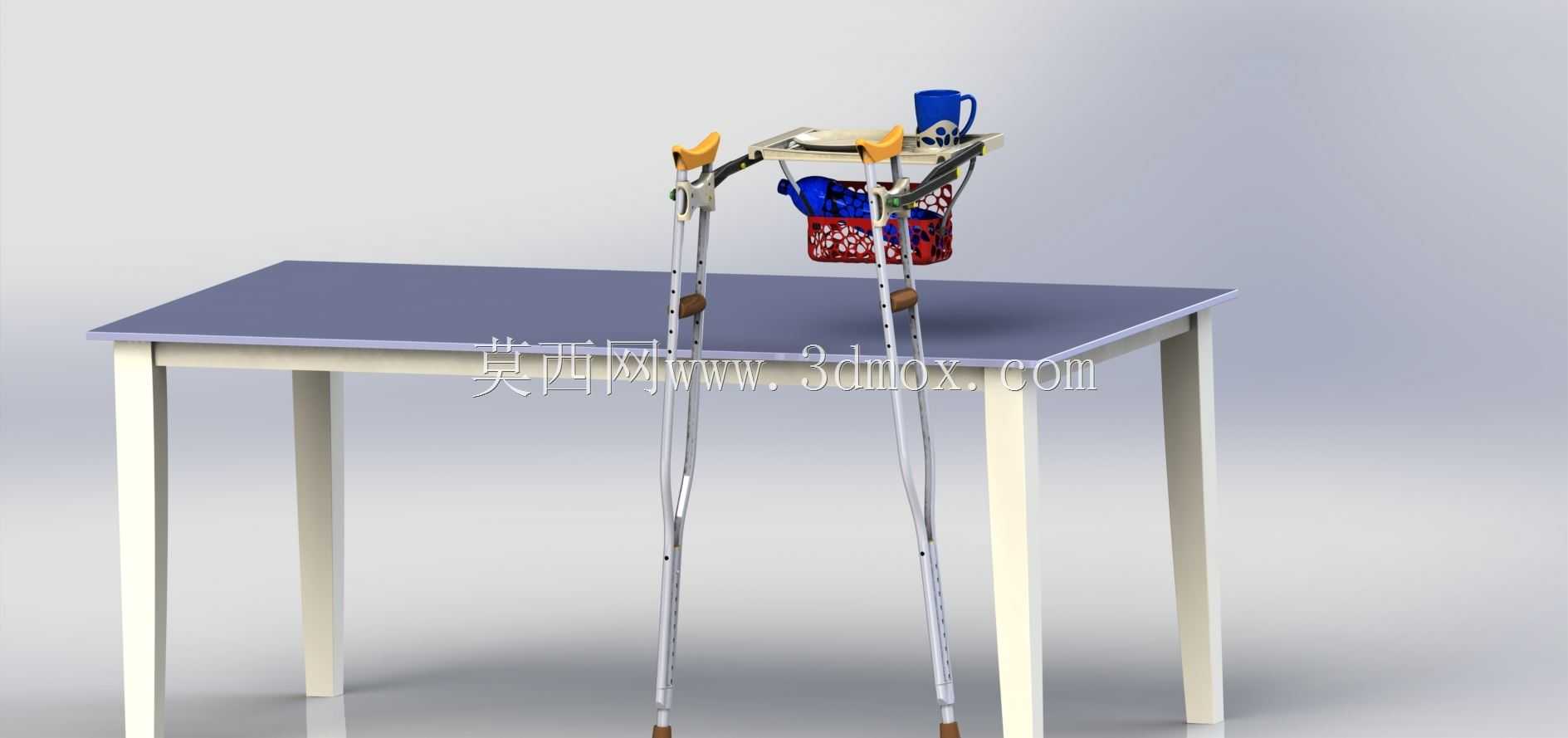

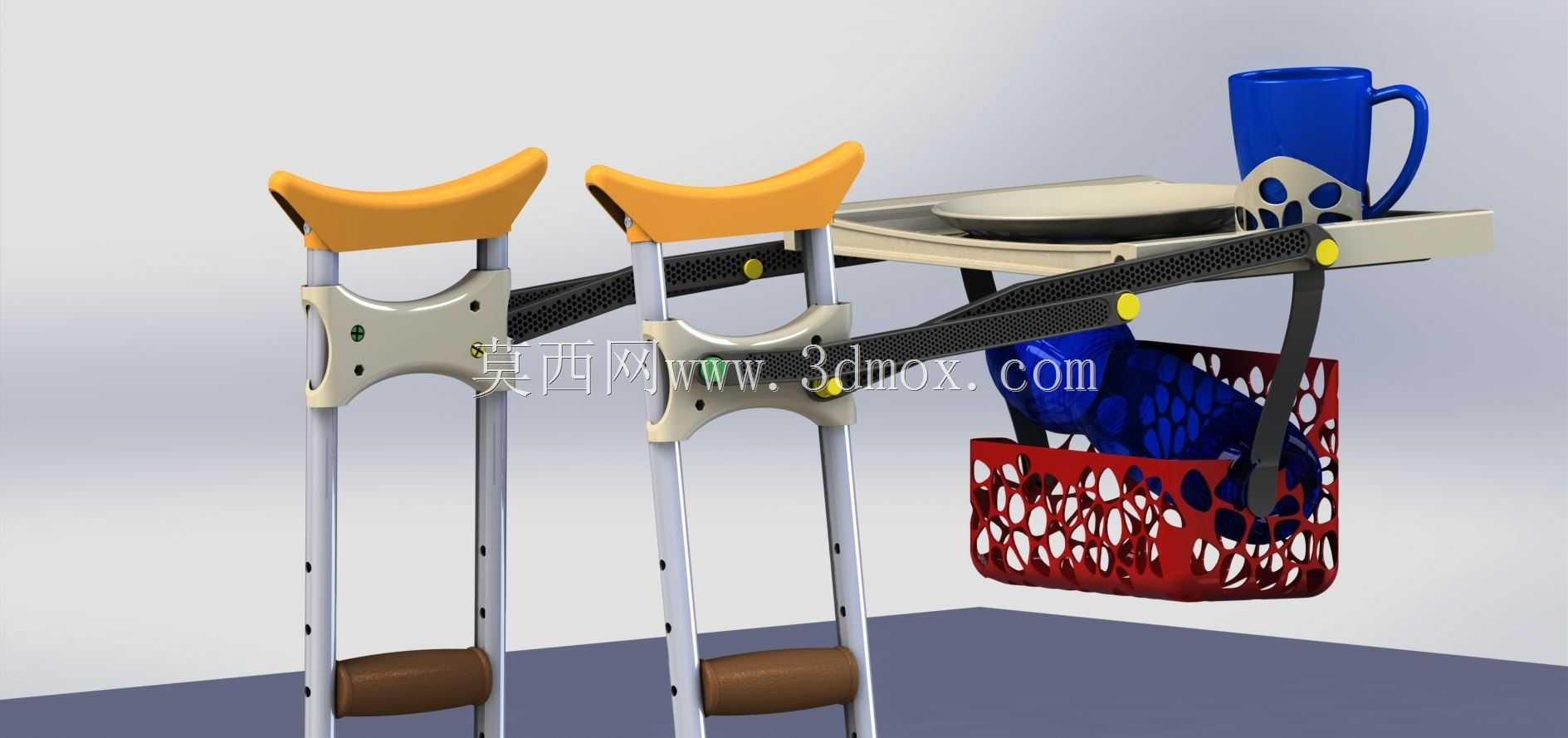

日常下肢行动障碍人群使用腋拐出行时，随身物品的携带始终是未被妥善解决的痛点：常规腋拐仅具备支撑行走功能，使用者单手持拐时无法稳定握持水杯、手机、钥匙等零散物件，若将物品放入衣物口袋，弯腰取物时极易失去重心发生摔倒风险，部分使用者自行在拐体上捆绑布袋，不仅固定牢靠性差，负重后还会改变拐体重心，影响行走时的支撑稳定性，存在不小的安全隐患。这款配套腋拐设计的置物托板组件，正是针对这一实际使用场景开发的辅具配件，核心作用是在不改变腋拐原有支撑结构、不影响正常行走动作的前提下，为使用者提供稳定的随身置物空间。整套组件由硬质托板、悬挂挂篮、固定抱箍三部分构成，托板采用平板式结构，表面做了细微的防滑纹理处理，可临时放置水杯、手机等需要随手取用的物品，边缘做了1.5mm高度的围边，避免物品在行走晃动过程中从托板滑落；托板下方挂载的镂空挂篮采用柔性镂空结构，可容纳钥匙、纸巾、小型药品等零散物件，镂空设计既减轻了组件自身重量，也能避免篮内积水积灰，日常清洁十分方便。设计过程中首先考量的是安装适配性，固定结构采用快拆式抱箍设计，可适配市面上绝大多数管径在22mm-28mm区间的标准铝合金腋拐，不需要对原有拐体做任何打孔、裁切等破坏性改装，使用者徒手即可完成安装与拆卸，抱箍内侧贴有3mm厚的橡胶防滑垫，锁紧后不会沿拐体轴向滑动，也不会刮伤拐体表面的氧化涂层。安装位置经过反复模拟验证，设定在腋拐扶手下方120mm-150mm区间，这个位置既不会干扰使用者手握扶手的动作，行走时挂篮也不会碰撞到使用者的腿部或腰部，托板的承重边界设定为2kg，完全覆盖日常出行携带小件物品的重量需求，不会因负重过大导致拐体变形或重心偏移。固定点位共设置四个，配套使用M5规格、长度25mm的十字槽螺钉完成锁紧，螺钉头做了沉头处理，安装后不会突出托板表面，避免剐蹭使用者衣物或放置的物品；托板整体采用轻量化的工程塑料材质，自身重量控制在180g以内，安装后不会给使用者增加额外的负重负担，挂篮采用软质耐弯折的高分子材料，即使受到磕碰也不会发生断裂，低温环境下仍能保持足够的韧性，适配不同季节的户外使用场景。从结构受力角度来看，托板的受力点均匀分布在四个固定螺钉上，每个点位的受力经过核算远低于M5螺钉的剪切强度阈值，长期使用不会出现固定松动、托板断裂的问题；托板与拐体保持水平安装状态，放置物品后重力垂直向下传导至拐体，不会产生额外的侧向力矩，完全不影响腋拐原有的支撑稳定性。不同于市面上常见的绑带式置物配件，这款托板组件的刚性结构不会在行走过程中出现晃动感，取放物品时不需要额外扶稳托板，单手即可完成操作，对于单腿行动不便、仅能依靠单拐支撑的使用者十分友好。设计时还充分考虑了不同使用者的身高差异，抱箍结构支持沿拐体轴向上下微调位置，使用者可根据自己的握拐习惯、手臂长度调整托板的高度，确保取放物品时手臂处于自然放松的状态，不需要过度抬臂或弯腰。挂篮与托板之间采用卡扣式连接，不需要额外工具即可完成拆卸，当不需要携带较多物品时，可单独拆下挂篮，仅保留托板放置水杯等大件物品，进一步减轻负重；托板表面的防滑纹理深度控制在0.3mm，既可以起到防滑作用，也不会积留污渍，日常用湿抹布即可擦拭清洁。在实际场景测试中，安装该组件后的腋拐，在平路行走、上下台阶、坐立起身等常规动作中均不会产生干涉，挂篮的下垂深度控制在80mm，行走时摆动幅度不超过15mm，不会磕碰腿部造成不适，即使在快速移动的状态下，托板上放置的装满水的水杯也不会出现滑落、倾洒的情况。整套结构没有复杂的传动部件，所有零件均为常见的标准件与注塑件，生产加工难度低，后期维护更换成本极低，若出现螺钉松动、挂篮破损的情况，使用者自行即可更换配件，不需要专业人员操作。
