空间站实验用可收缩钣金支腿结构

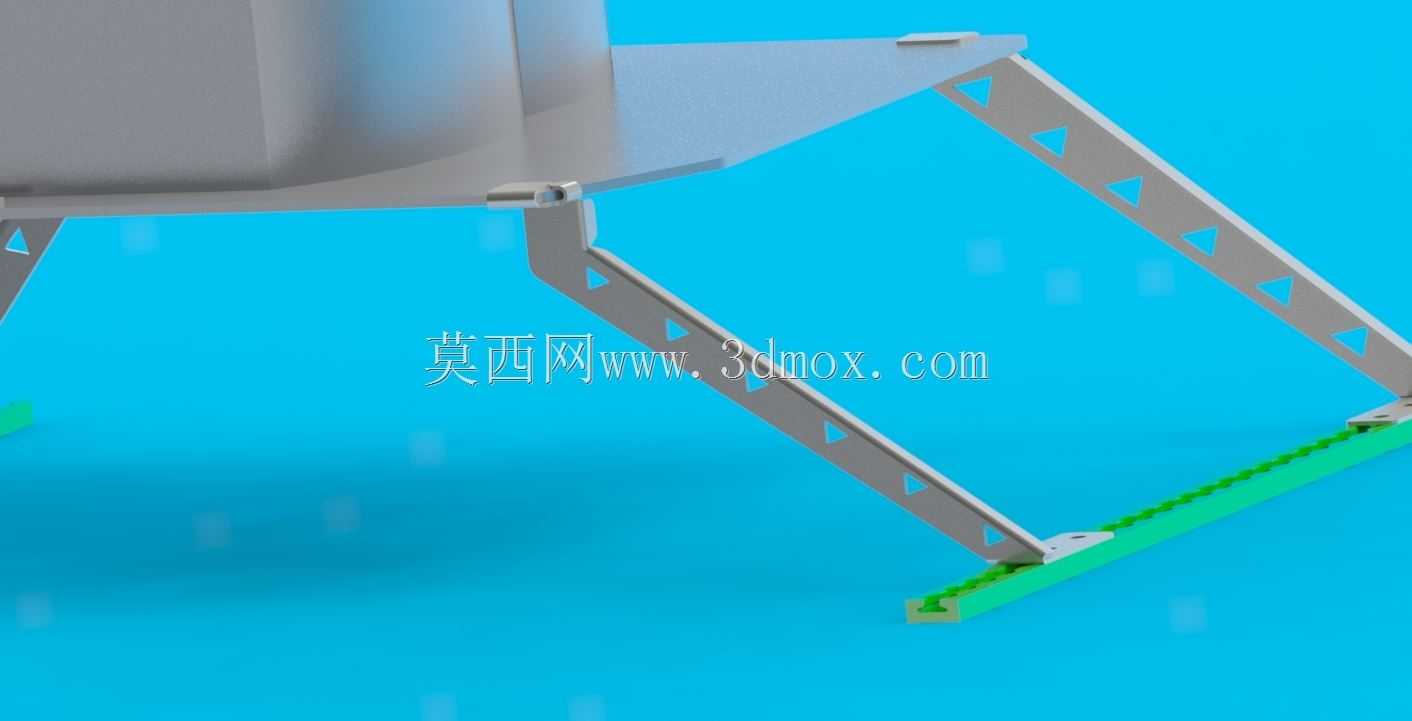

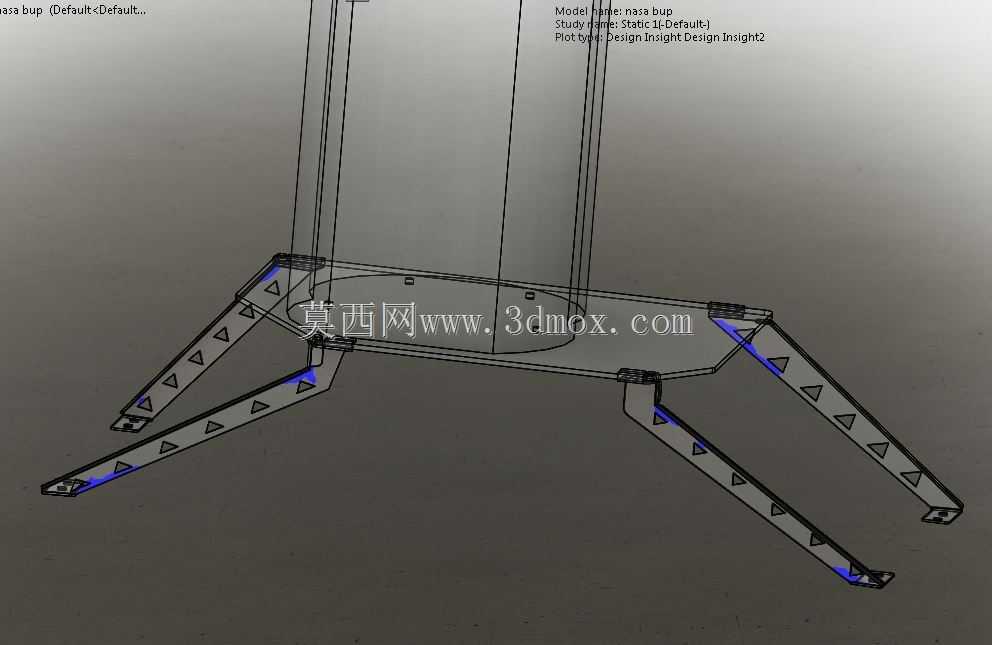

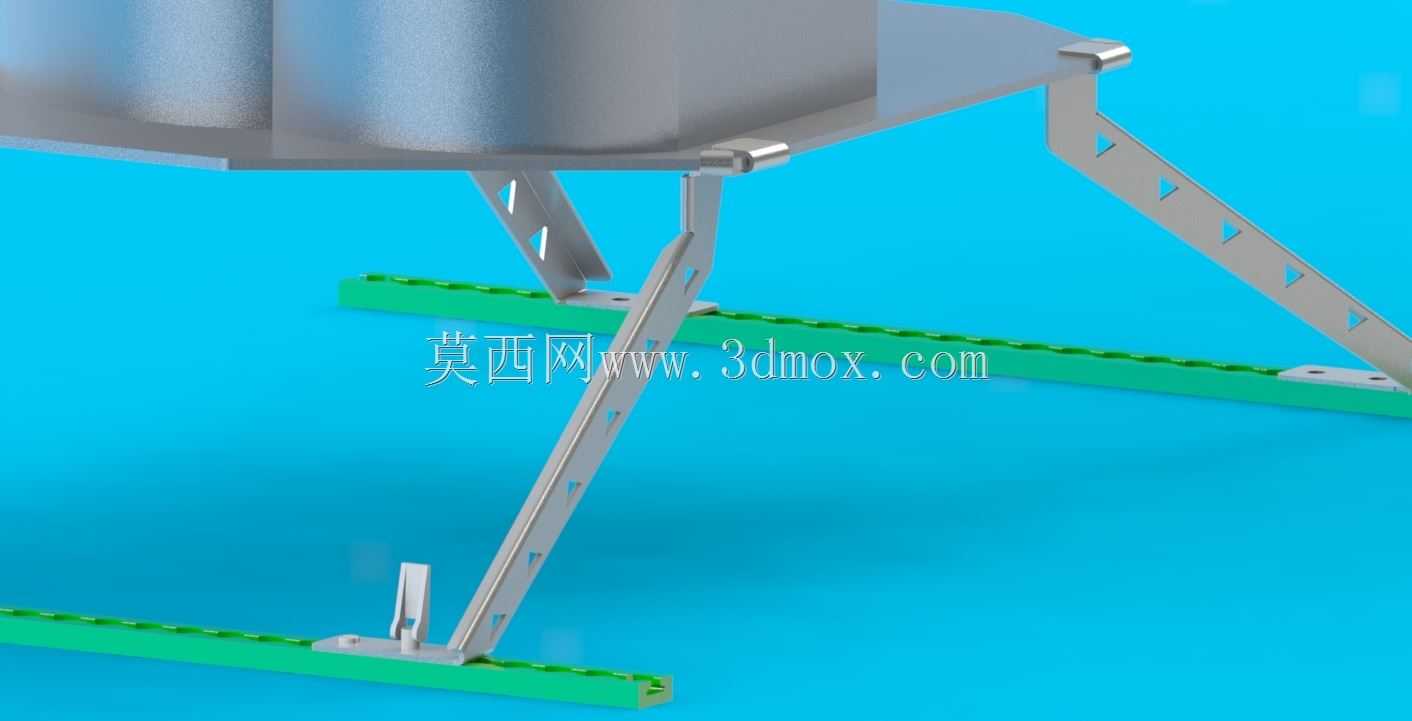

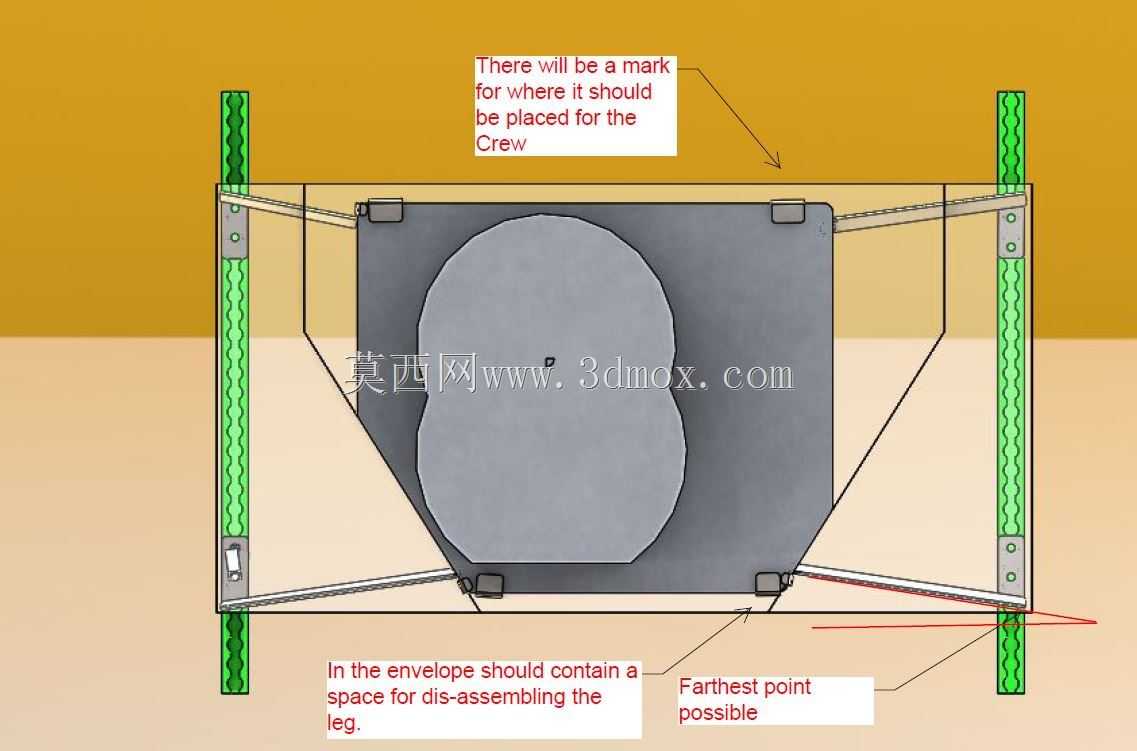

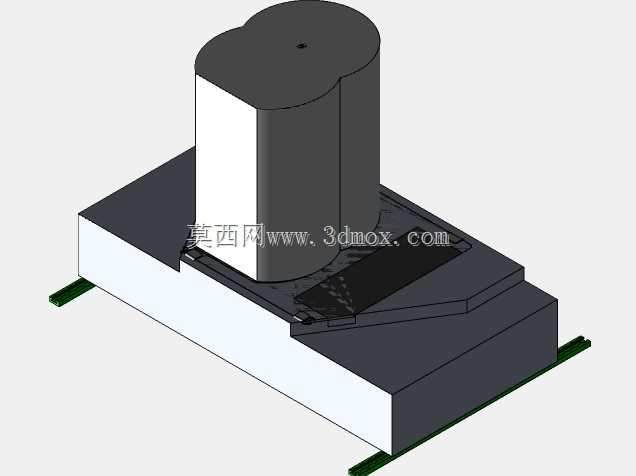

　　这套钣金支撑结构针对在轨实验设备的安装需求开发，核心解决密闭实验腔体内的支撑件布设问题，无需穿透实验腔的整体壁面，完全依托腔体内预设的轨道完成固定，避免了壁面开孔带来的密封失效、结构强度折损风险，适配空间站在轨长期服役的设备运维要求。结构采用分体式支腿设计，单组结构包含四个独立支腿单元，每个支腿通过根部的收缩铰接结构与安装基板连接，支腿展开后可沿轨道滑动至预设标记位置，通过收缩板与支腿间的快锁接头完成位置锁定，整个拆装过程无需额外辅助工具，单人即可完成操作，大幅降低在轨运维的操作复杂度与作业时长。

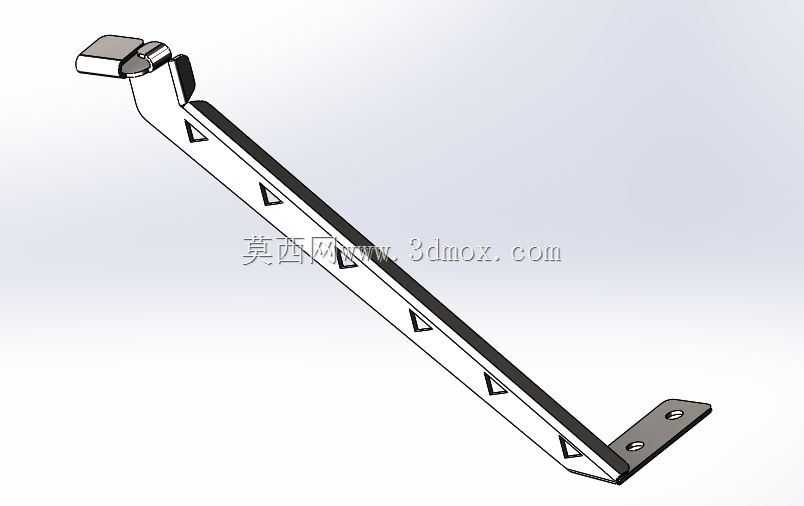

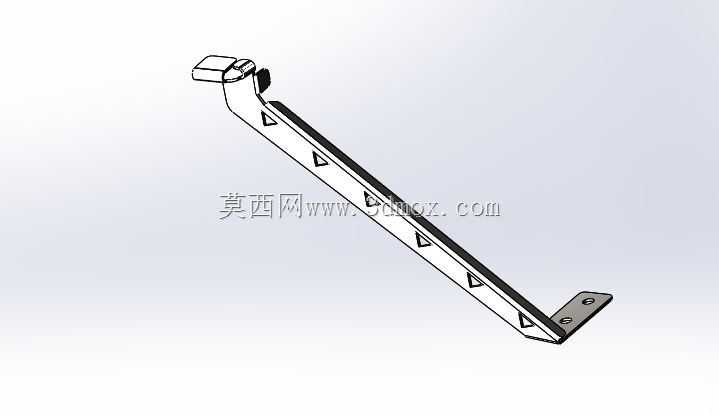

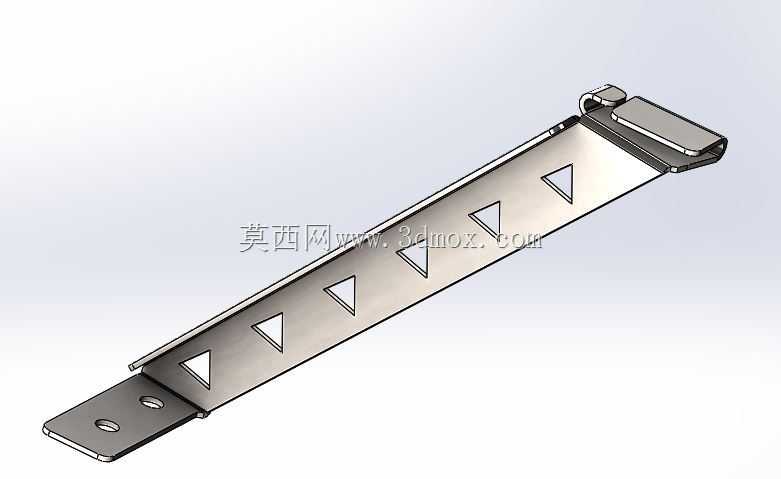

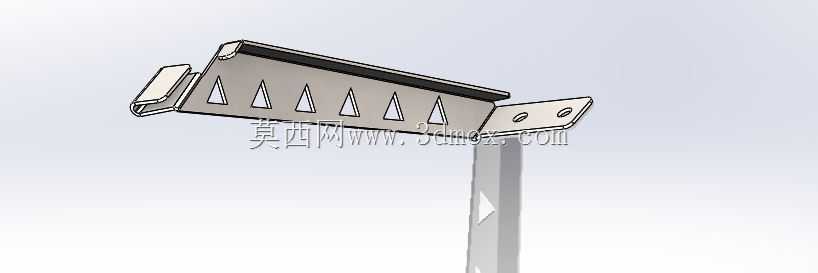

　　从结构受力逻辑来看，设计阶段充分考虑了微重力与地面模拟重力环境的受力差异，支腿主体采用2.5mm厚AISI316不锈钢板材加工，该材料具备优异的耐腐蚀性与结构强度，适配空间站舱内的环境控制要求。支腿杆身沿长度方向均匀布设三角形减重孔，在保证纵向承重刚度的前提下最大限度降低结构自重，四个支腿单元的自重分别控制在合理区间，整体结构重量控制满足航天发射的载荷重量约束。支腿与轨道的配合面做了折弯翻边处理，既提升了支腿自身的截面惯性矩，又保证了与轨道滑槽的配合间隙，滑动过程无卡滞，锁定后配合面的接触应力均匀分布，不会出现局部应力集中导致的结构变形。

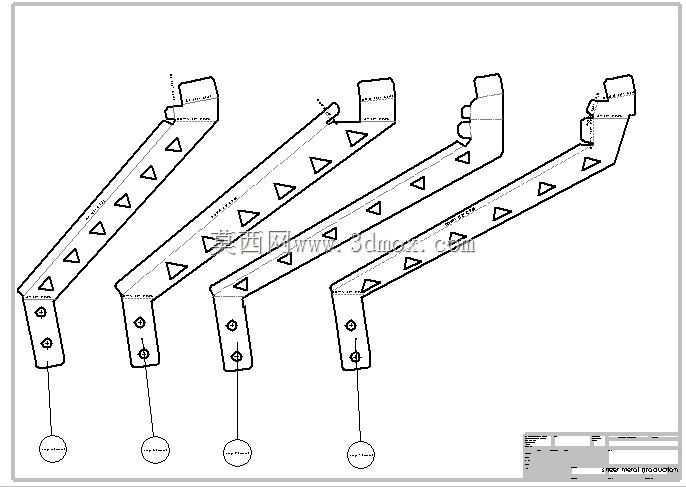

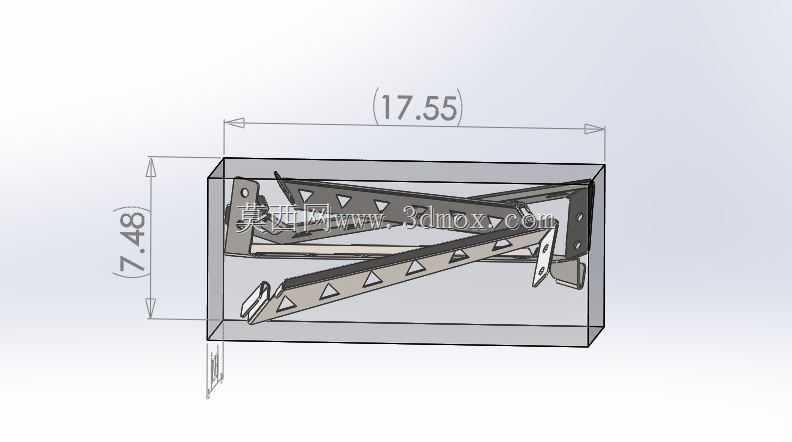

　　加工工艺层面，整套结构完全适配激光切割加数控折弯的钣金加工流程，无需额外开模，生产准备周期短，仅需两道核心生产工序与两道装配调整步骤即可完成成品制作，加工成本可控，适合小批量定制化生产。支腿上的安装定位标记直接通过激光蚀刻完成，位置精度可控制在0.1mm以内，安装时无需额外测量划线，对准标记即可完成定位，降低装配出错概率。铰接位置的连接孔采用一次冲孔成型，孔位同轴度满足铰接件的转动要求，折叠后支腿可完全贴合安装基板表面，收纳状态下的整体厚度不超过10mm，大幅节省存储与运输空间，尤其适配航天载荷的运输空间约束。

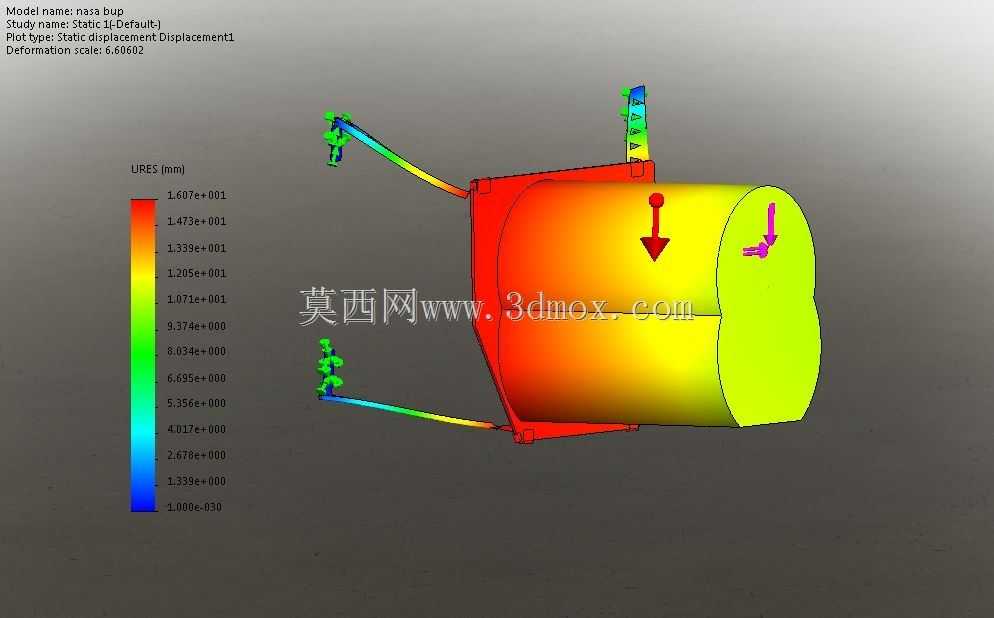

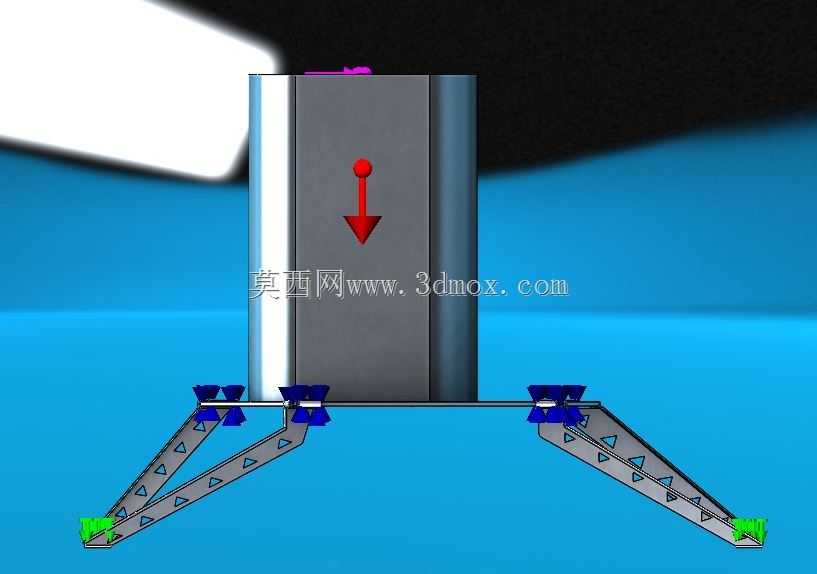

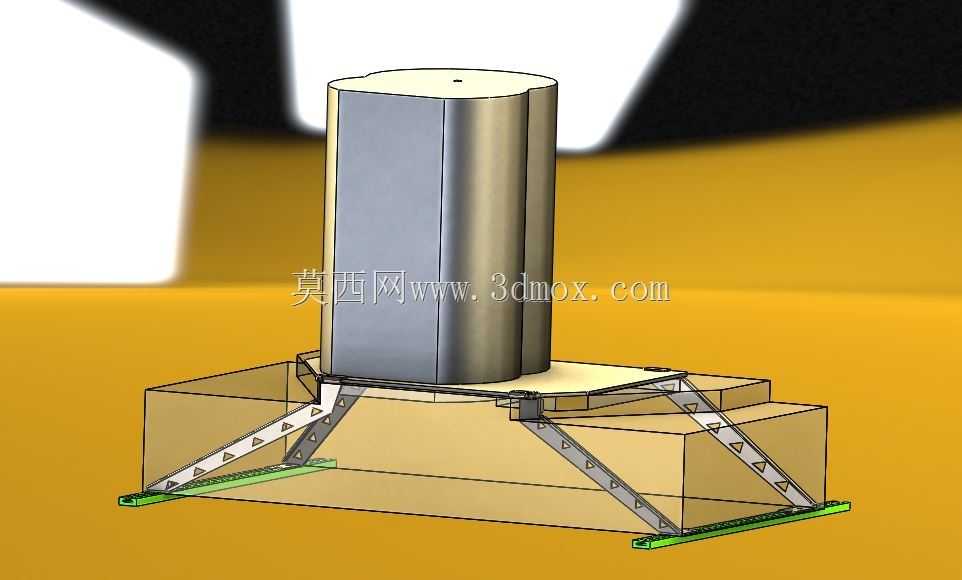

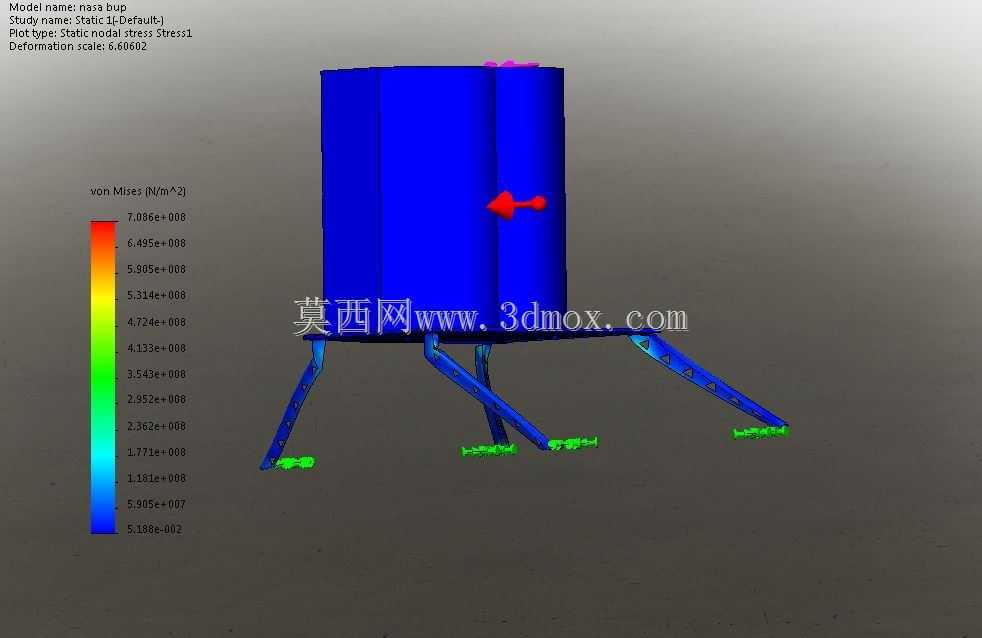

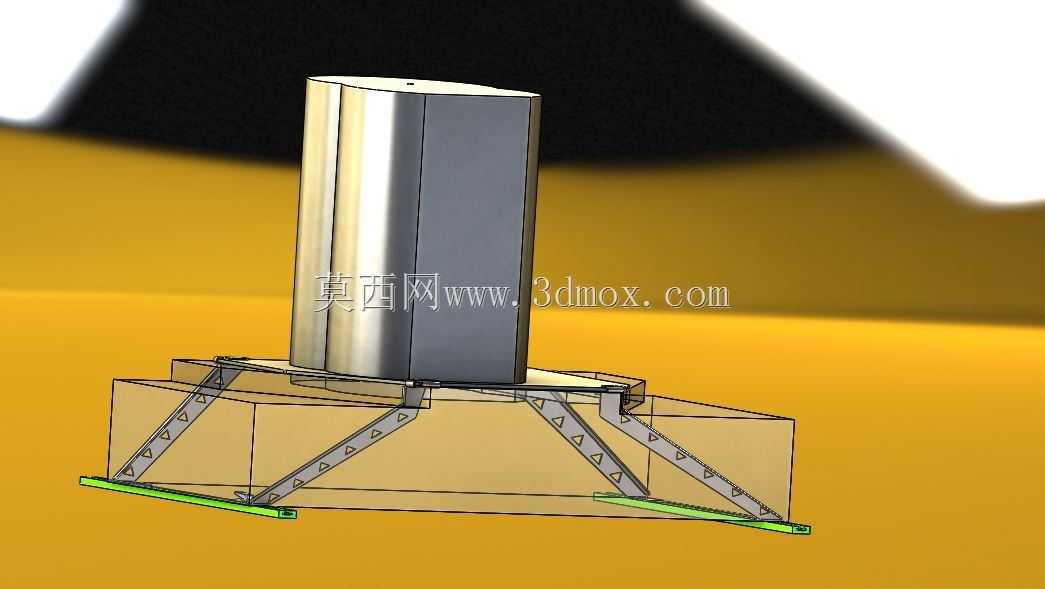

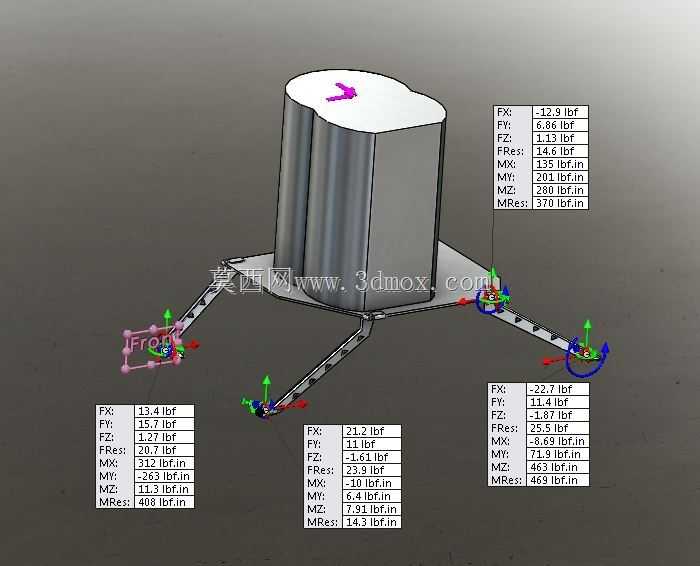

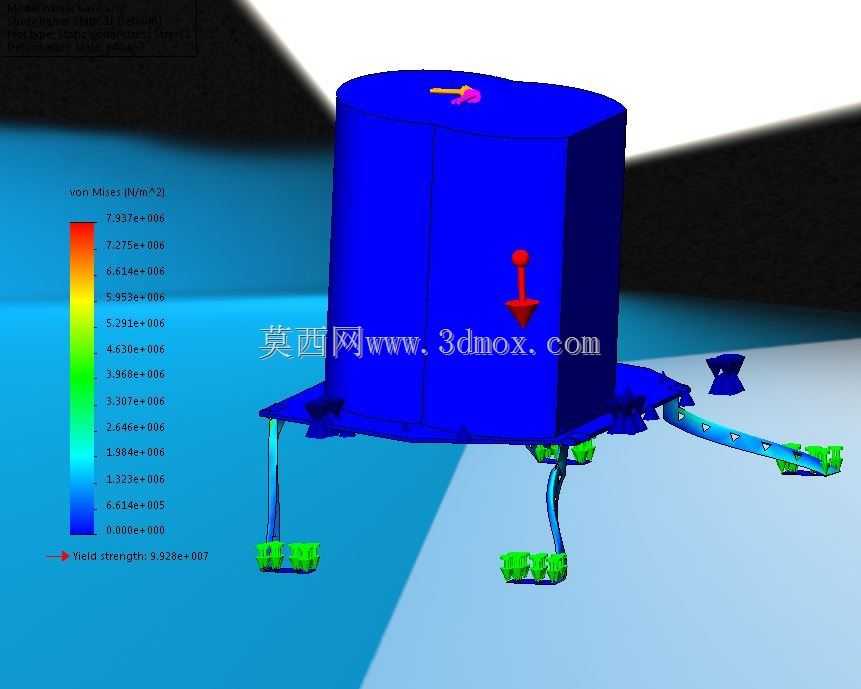

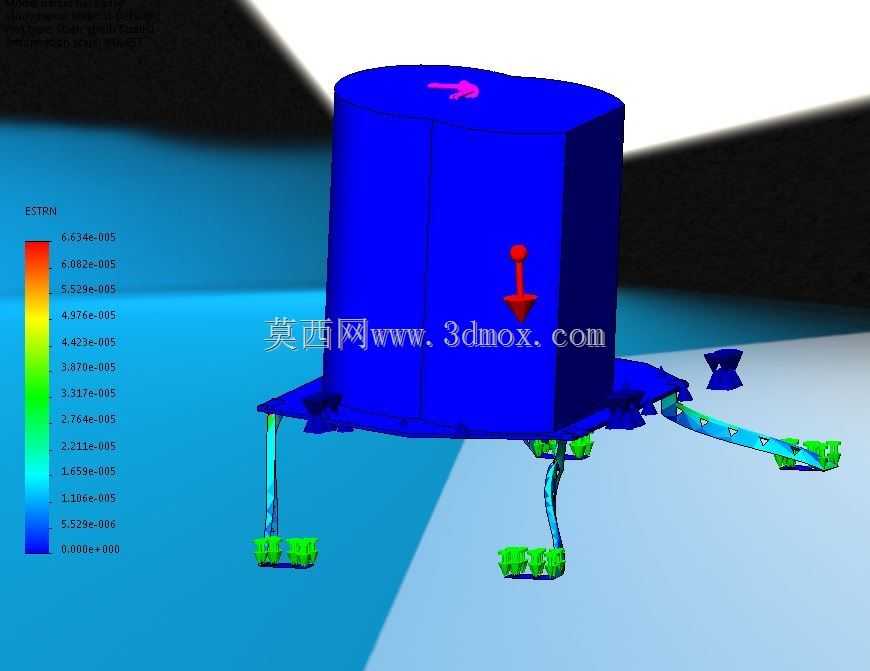

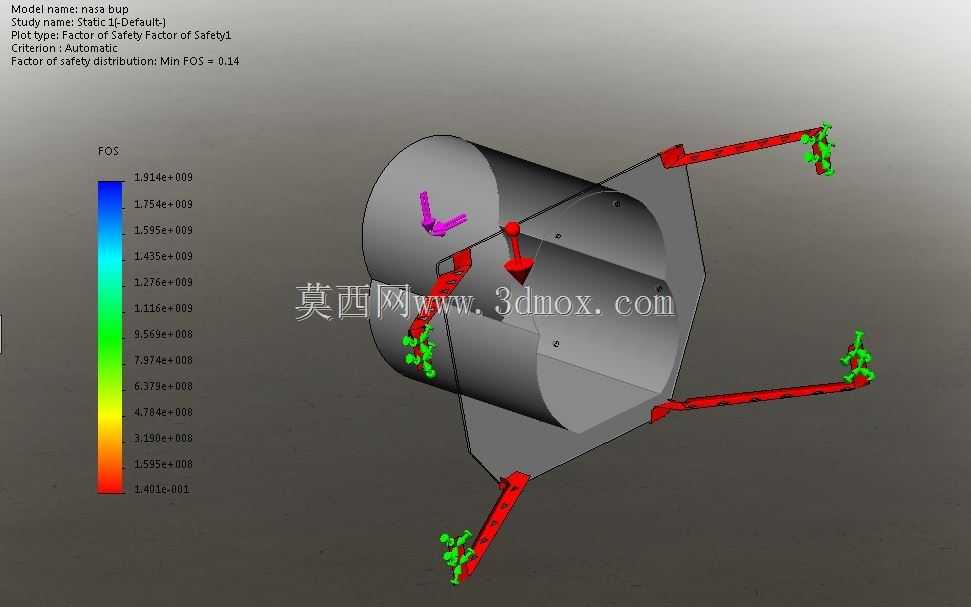

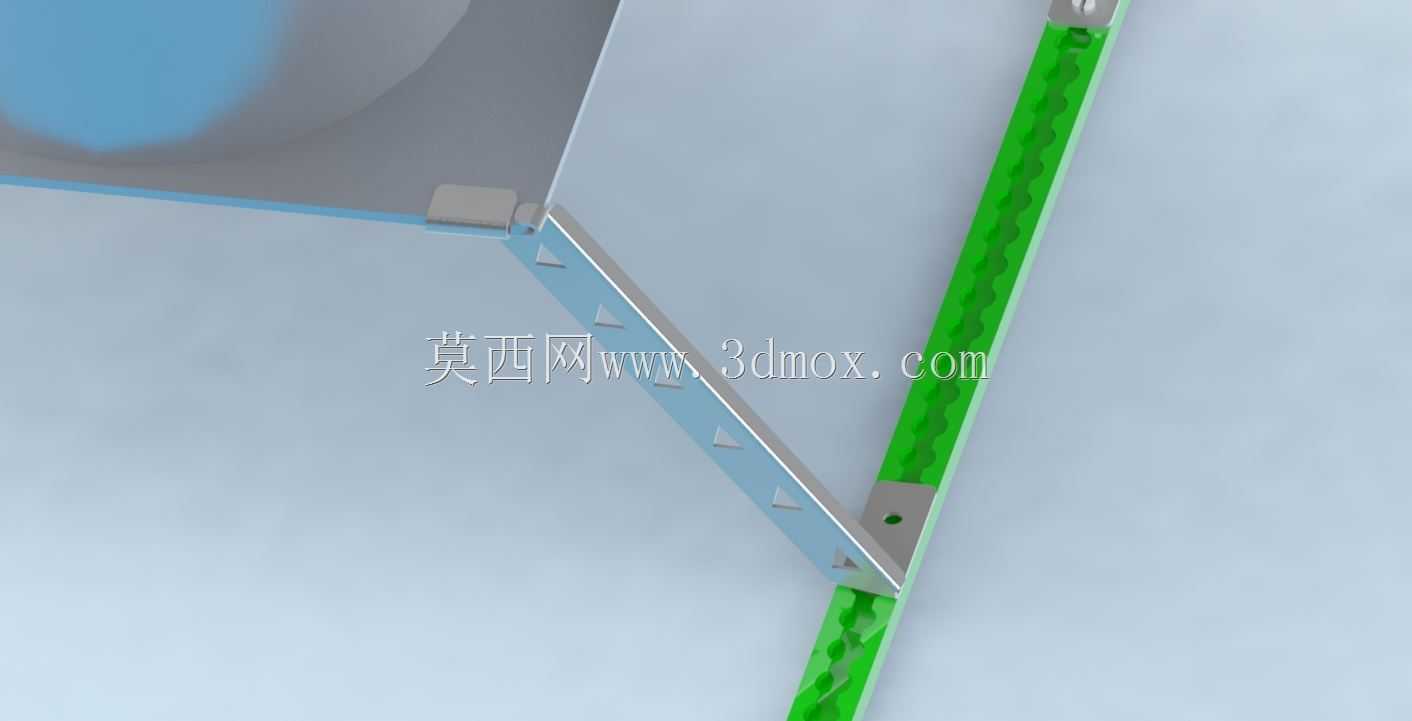

　　安装边界方面，支腿展开后与安装基板呈固定支撑角度，铰接位置的转动行程做了硬限位设计，展开到位后自动形成稳定的三角支撑结构，无需额外支撑件即可保持姿态稳定。支腿末端与轨道的锁定结构采用弹性卡接设计，卡入轨道定位槽后自动锁止，解锁时仅需按压卡接舌片即可滑动调整位置，操作力度经过优化，适配舱外航天服手套的操作力度范围，也可满足舱内无辅助工具的操作要求。结构的受力仿真覆盖了地面1g重力模拟环境与在轨微重力环境，两种工况下的结构变形量均满足实验设备的安装平面度要求，不会因支撑结构变形影响实验设备的精度。针对垂直方向的受力工况，支腿的折弯截面做了加强设计，杆身的三角形减重孔经过拓扑优化，孔位排布避开了主应力传递路径，保证承重状态下应力均匀分布在支腿整体截面上，最大应力值远低于AISI316不锈钢的屈服强度，长期承重无蠕变变形风险。

　　在实际应用场景中，这套结构不仅可用于空间站实验舱内的设备支撑，经过参数调整后也可适配各类密闭腔体内的设备安装需求，比如真空实验舱、高压密闭容器内部的构件支撑，避免壁面开孔带来的密封问题。结构的模块化设计允许根据实际承载需求调整支腿长度、板材厚度与减重孔密度，不同承载等级的支腿可共用同一套铰接与锁定结构，降低衍生型号的开发成本。钣金加工的工艺特性也让这套结构的改型效率极高，仅需调整激光切割的排版程序即可完成不同尺寸支腿的生产，无需额外调整工装夹具，适配多品种小批量的定制化支撑需求。
