悬挂式电缆导向用双组滚轮组件

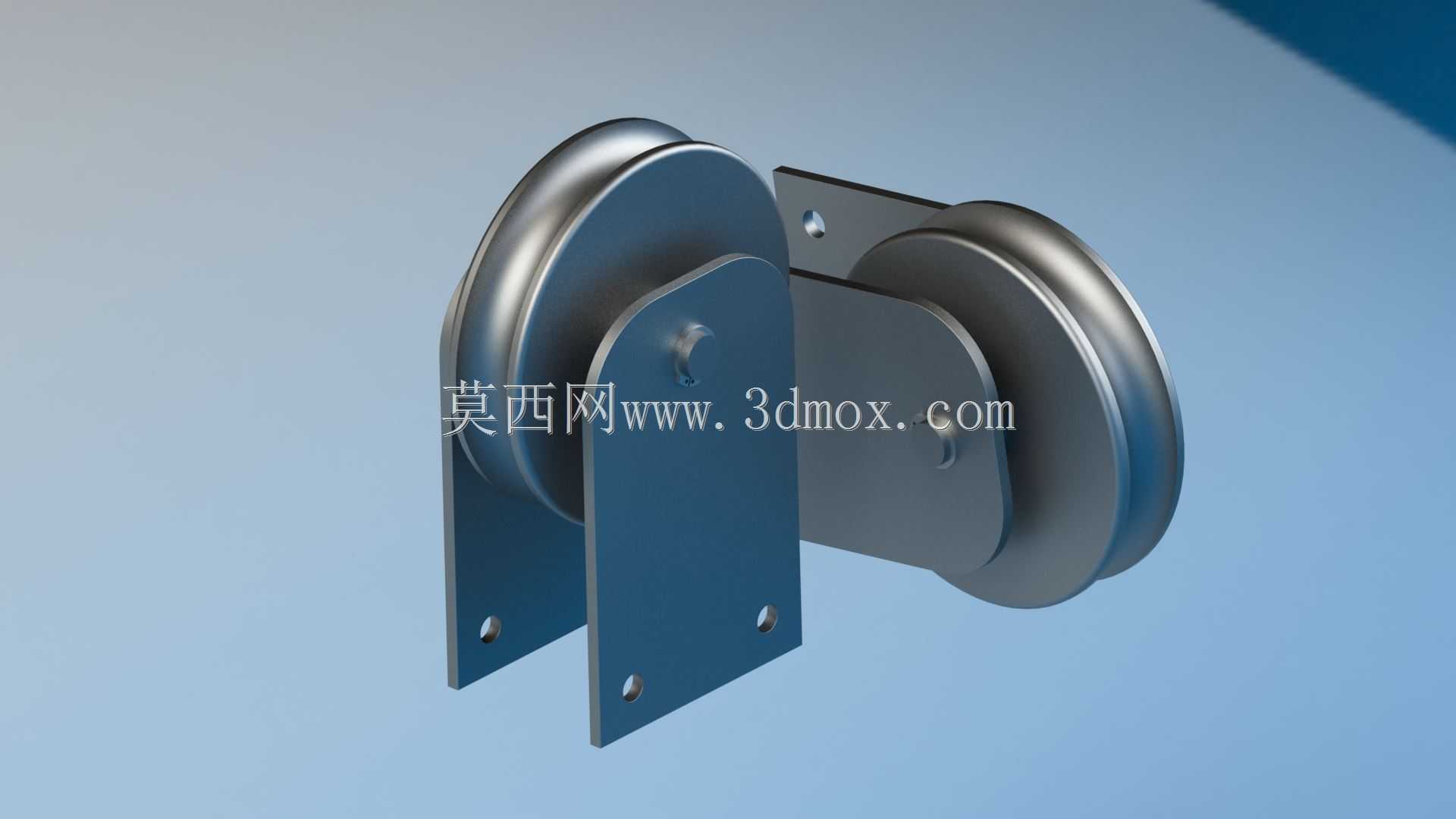

　　在车间起重输送、厂房物料吊运这类需要移动供电的作业场景里，电缆的顺畅收放与导向一直是容易被忽略却直接影响作业安全的细节，这款悬挂式双组滚轮组件就是针对这类场景开发的导向承载部件。日常作业里，移动起重设备比如单梁悬挂行车、电动葫芦的供电电缆需要随设备同步沿轨道移动，要是没有可靠的导向承托，电缆很容易出现拖拽磨损、弯折卡滞，甚至被拉扯断裂引发供电故障，这款滚轮组件就是通过滚动接触替代滑动摩擦，给电缆提供稳定的悬挂承托与移动导向。从结构设计来看，组件采用双轮组对称布置的形式，两个带圆弧槽的金属滚轮分别通过独立的安装支架固定，滚轮的轮槽弧度匹配常规圆形电缆的外径曲率，电缆卡入轮槽后，滚轮随电缆的移动同步转动，不会对电缆外皮造成硬摩擦损伤。

　　支架部分采用折弯成型的钢板结构，安装板上预留了两个固定通孔，用于将整个组件通过螺栓固定在轨道侧方或者设备的移动机架上，两个支架的间距经过匹配设计，既保证双轮对电缆的承托跨度足够，避免电缆在两轮之间出现过大的垂度，又不会因为间距过大导致电缆进出轮组时出现偏磨。实际安装时，需要注意安装面的平面度公差，要是安装面倾斜角度超过2度，滚轮的转动轴线就会和电缆移动方向出现偏角，长期运行会导致轮槽单侧磨损加剧，还可能让电缆从轮槽中脱出。滚轮本身采用金属材质加工，轮槽表面做了光滑处理，没有尖锐棱角，避免刮伤电缆的绝缘层，滚轮的转动副内置了润滑结构，日常维护时只需要定期加注润滑脂就能保证转动顺畅，不需要频繁拆解更换。在应用场景上，

　　这款组件除了用于起重设备的电缆导向，也可以适配手推式移动吊具、轻型悬挂输送线的线缆承托，单组组件可以承托单根大直径电缆，也可以并排承托多根小直径控制电缆，根据现场的布线长度，通常一套移动供电系统需要配置四组滚轮来完成全行程的电缆导向，要是布线长度较短、电缆自重较轻，也可以采用两组滚轮对称布置的方案，同样能满足导向需求。设计过程中，重点考虑了滚轮的承载能力与转动灵活性的平衡，滚轮的轮径选择经过反复校核，轮径过小会导致电缆经过滚轮时的弯曲半径过小，长期反复弯折会让电缆内部线芯出现疲劳断股，轮径过大则会增加整个组件的外形尺寸，占用过多的安装空间，最终选定的轮径尺寸刚好满足常规橡套电缆的最小弯曲半径要求，

　　同时把组件的整体外轮廓控制在合理范围内，不会和周边的设备结构产生干涉。安装板的孔位间距按照通用的型钢安装尺寸设计，可以直接固定在常见的C型钢轨道、角钢支架上，不需要额外加工定制转接件，降低现场安装的加工工作量。滚轮的轴向间隙控制在合理范围，既不会因为间隙过小导致滚轮转动卡滞，也不会因为间隙过大导致电缆在轮槽内出现轴向窜动，保证电缆始终沿轮槽中心移动。在长期运行的工况下，这种双轮悬挂结构相比单轮结构的稳定性更好，当设备移动速度出现波动、电缆受到瞬时拉扯力时，双轮组可以分散电缆的受力，避免单点受力过大导致电缆变形或者滚轮损坏。另外，组件的所有金属部件都做了防锈处理，适合在普通车间、仓储环境下长期使用，即使是在湿度稍高的仓储区域，也不会轻易出现锈蚀卡滞的问题。
