金属可调支撑脚垫调平脚结构设计

这类金属调平支撑脚，是工业设备安装环节里极为常用的支撑调节元件，日常在各类生产车间的设备布设场景中随处可见，不管是中小型输送线的机架支腿、非标自动化设备的底部支撑，还是小型加工机床、检测台架的安装固定，都能见到这类元件的应用。它的核心作用是在设备放置到车间地面后，抵消地面不平整带来的设备倾斜问题，通过螺纹副的调节实现单支腿高度的微调，最终让整台设备的工作台面保持水平状态，避免因设备倾斜导致的运行震动加剧、加工精度偏移、物料输送跑偏等一系列实际生产问题。

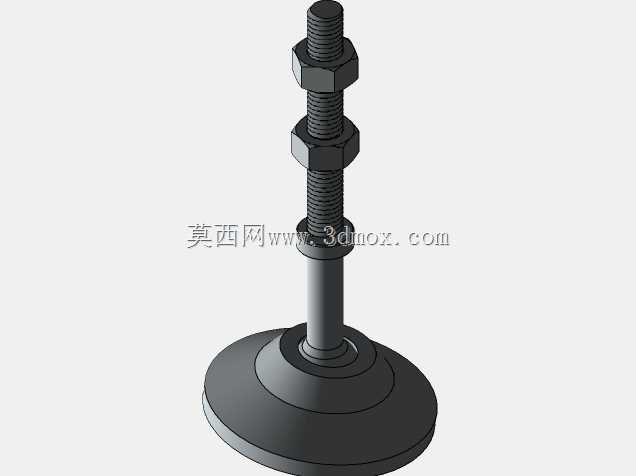

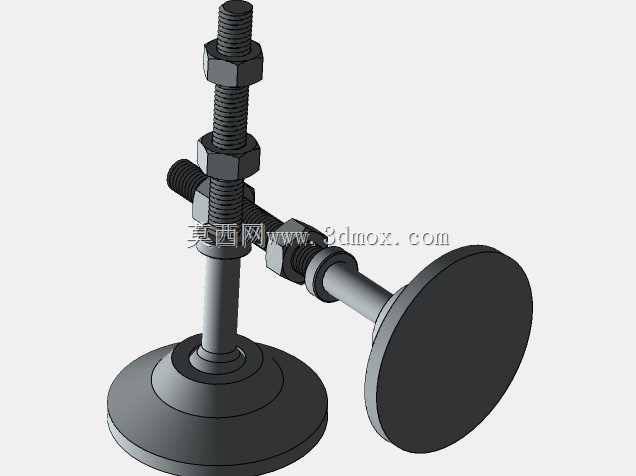

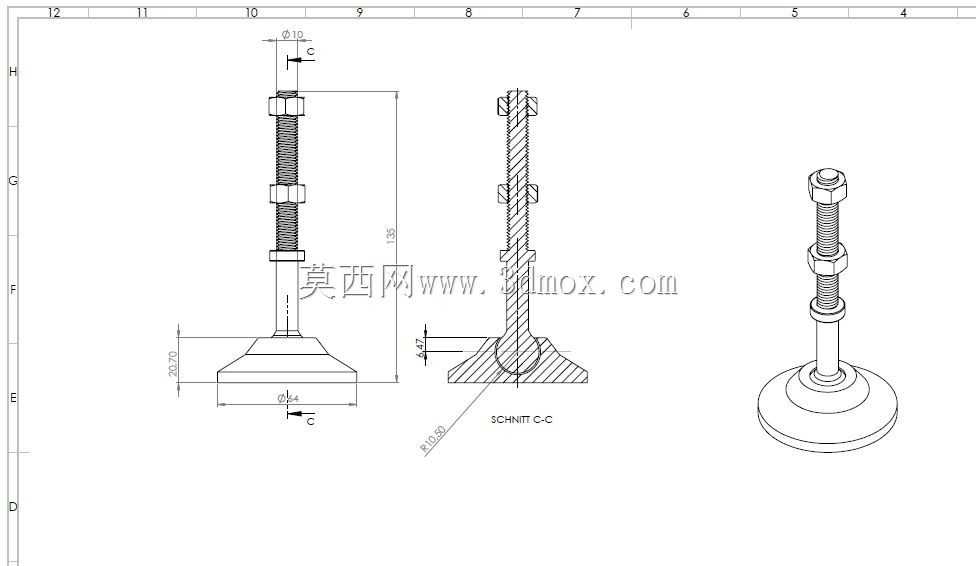

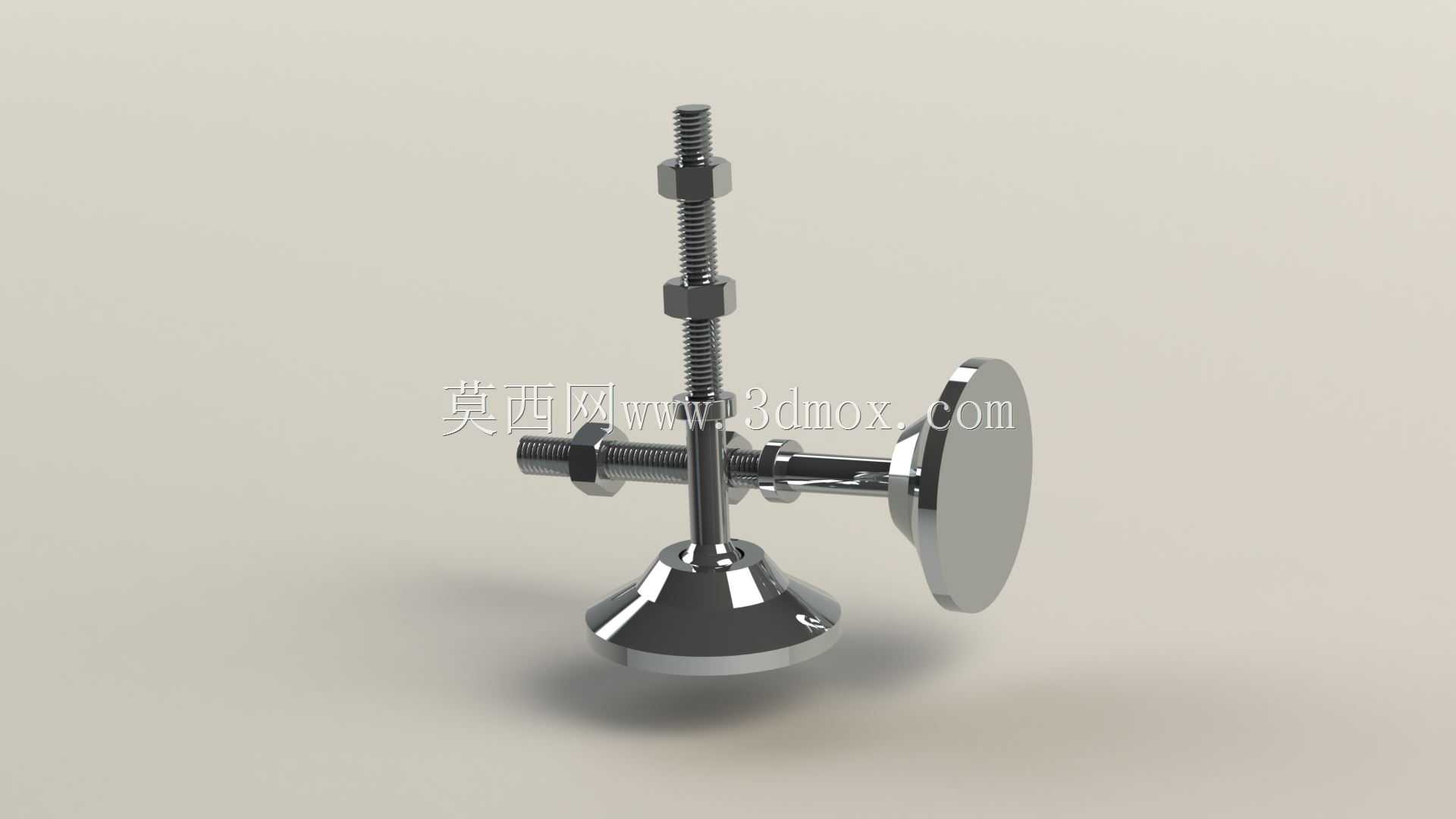

从结构设计逻辑来看，这款调平脚采用全金属材质打造，底座为镀铬金属盘，盘面做了圆弧过渡的加厚设计，和地面接触的底面做了平整处理，增大和地面的接触面积，降低单位面积的压强，避免设备重压下在环氧地坪或者水泥地面留下压痕，同时镀铬的表面处理能提升防锈耐腐蚀能力，适配车间多油污、多潮湿的使用环境。支撑螺杆采用标准公制外螺纹设计，搭配两个锁紧螺母，调节到目标高度后，两个螺母可以分别向机架安装面和底座方向锁紧，防止设备运行过程中因为持续震动导致螺纹松动，出现高度偏移的问题。和常规固定脚垫不同的是，这款结构额外设计了侧向的支撑连接端，侧向的连接螺杆同样带锁紧螺母，可以对接设备侧面的安装孔位，在设备高度较高、重心偏上的使用场景下，侧向支撑能进一步提升设备的整体稳定性，避免设备受侧向力时出现倾覆风险。

在安装边界的设计考量上，底座的直径尺寸适配常规中小型设备的支撑载荷，单支脚的承载能力可以覆盖多数轻型、中型工业设备的单腿载荷需求，螺杆的长度预留了足够的调节行程，能适配地面存在一定高度差的安装场景，不管是新做的平整度较好的环氧地坪，还是使用年限较长存在局部起伏的水泥地面，都能通过螺纹调节完成设备的水平校准。安装时只需要在设备机架的底部或者侧面对应位置加工匹配的内螺纹孔，或者预留穿栓孔配合螺母固定，就能完成支脚的装配，不需要额外做复杂的地基处理，能大幅缩短设备现场安装的调试周期。

在实际选型应用中，这类调平脚的设计需要重点考量几个工程细节：首先是螺纹的配合精度，螺纹间隙过大会导致调节过程中出现旷量，锁紧后依然存在微小的活动间隙，设备运行时容易产生震动异响；其次是底座和螺杆的连接强度，底座和螺杆的衔接位置要做圆角过渡强化，避免设备重载下出现螺杆根部断裂的问题；另外表面处理的镀层附着力也很关键，车间日常清洁会用到各类清洁剂，镀层脱落会导致基材生锈，影响支脚的使用寿命和调节顺畅度。这款模型在结构还原上完整呈现了这些细节，锁紧螺母的厚度、底座的锥面过渡、侧向支撑的连接结构都做了准确的建模还原，能直接用于设备机架的装配干涉检查、安装模拟，也可以作为同类型支脚选型设计的参考结构，帮助结构工程师快速完成支撑部件的方案匹配，减少重复建模的工作量。在做设备整体布局时，工程师可以直接调用这个模型装配到机架支腿位置，提前核对调节行程是否满足现场地面的高差需求，检查侧向支撑和设备侧围的安装位置是否存在干涉，提前规避现场安装时可能出现的尺寸不匹配问题，提升设计阶段的验证效率。
