异形钣金折叠式船用支撑固定架

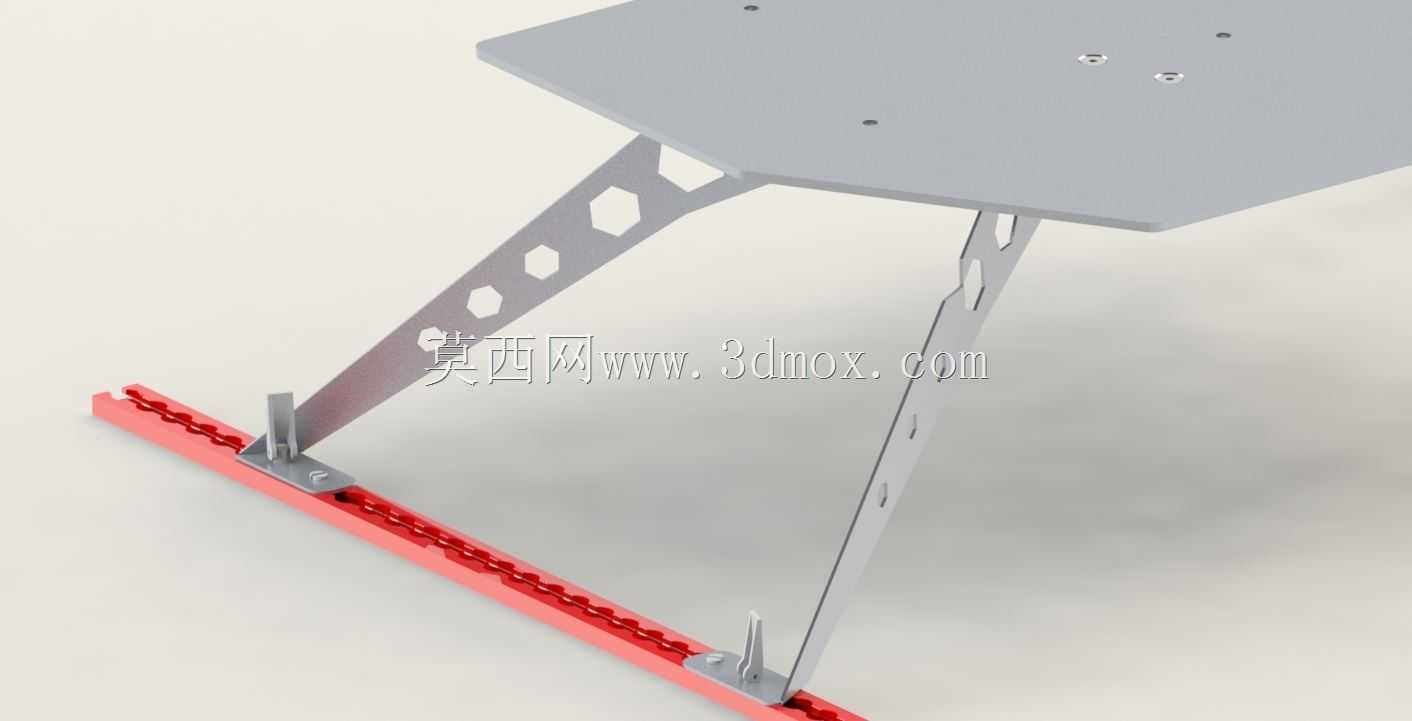

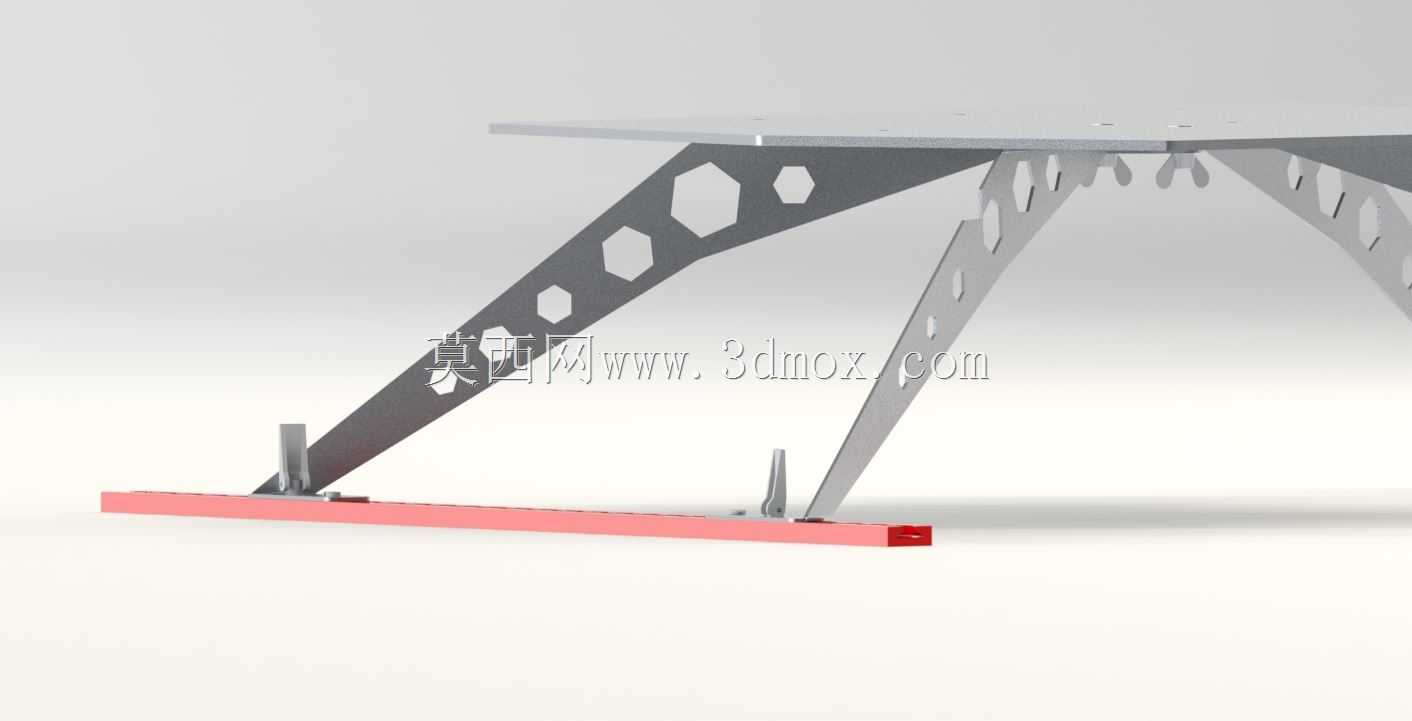

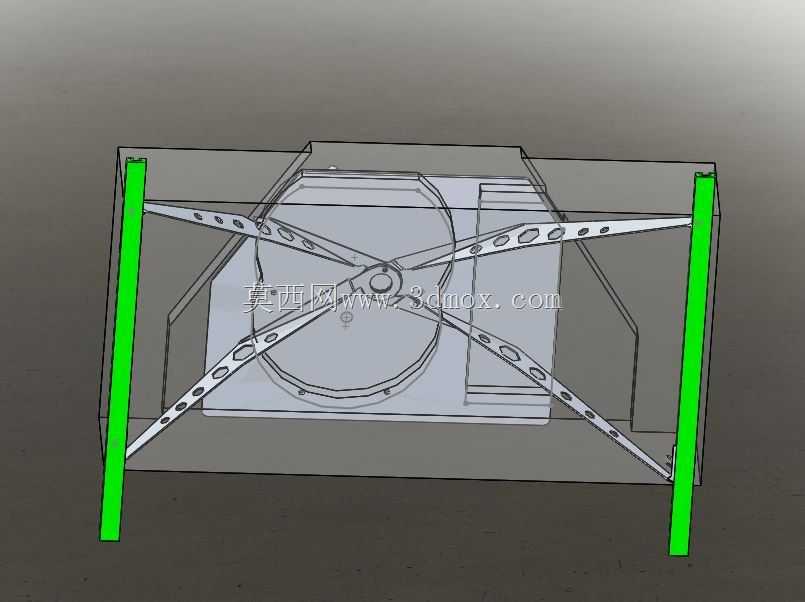

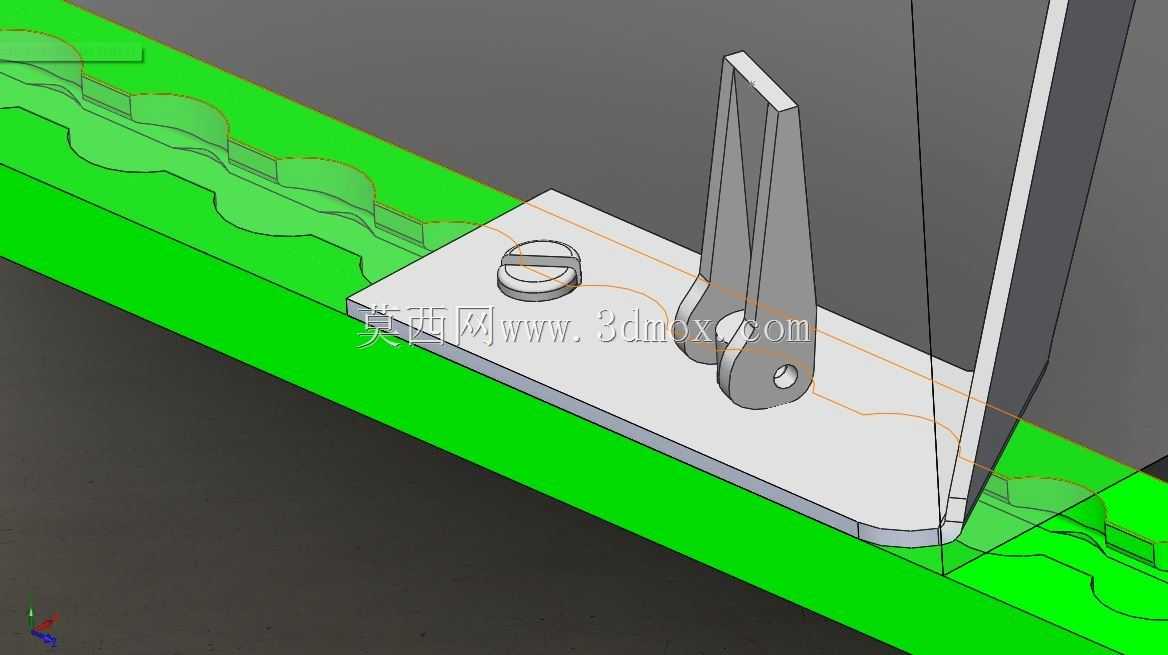

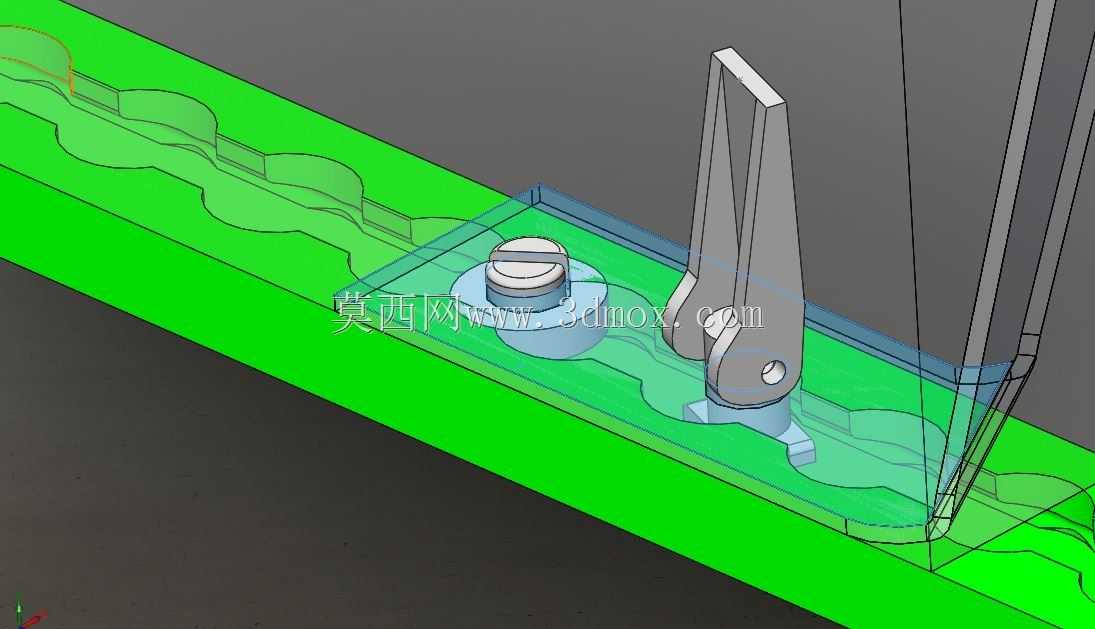

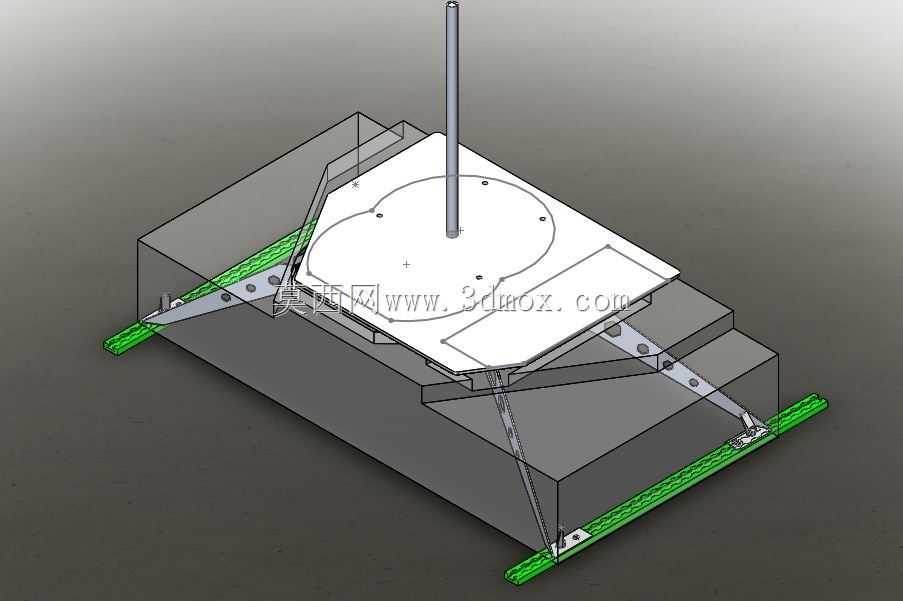

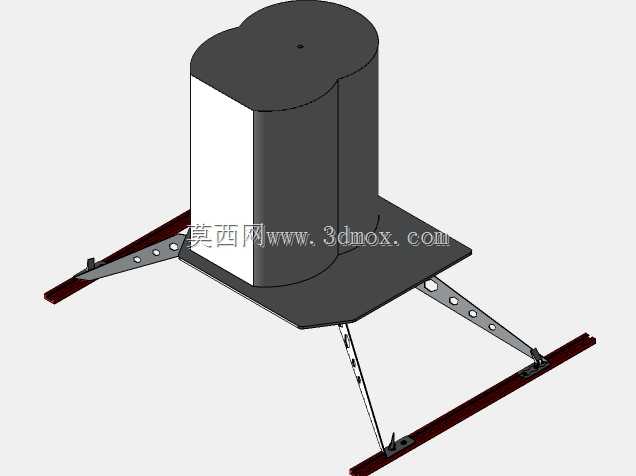

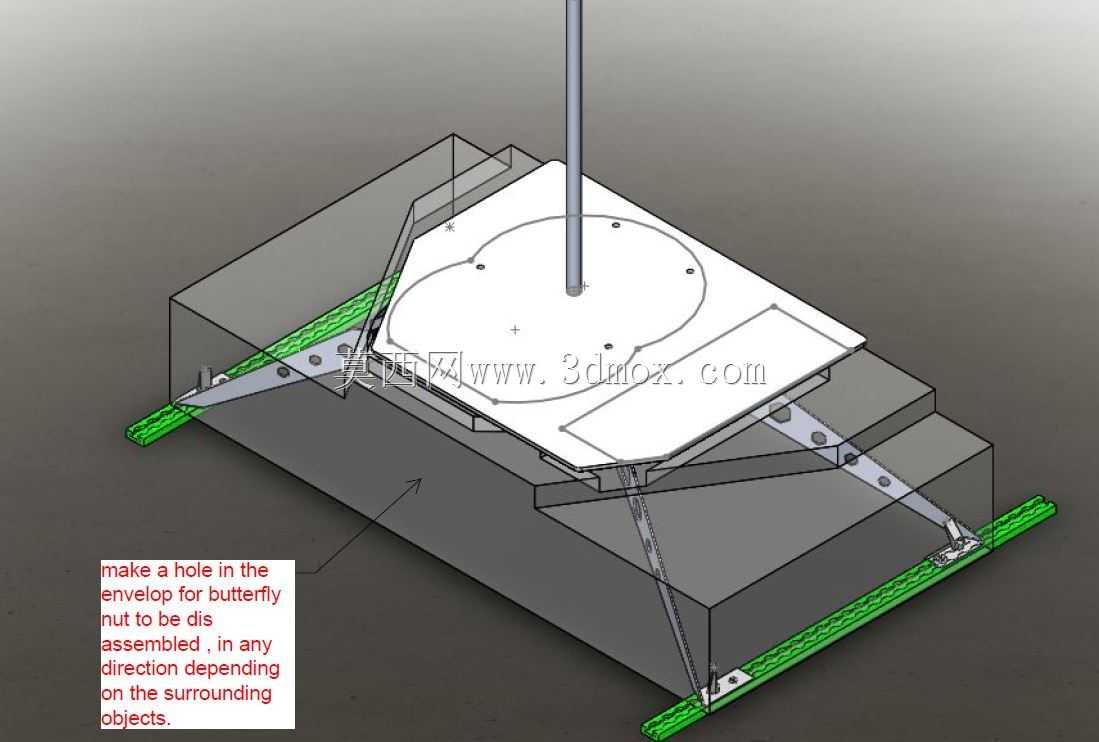

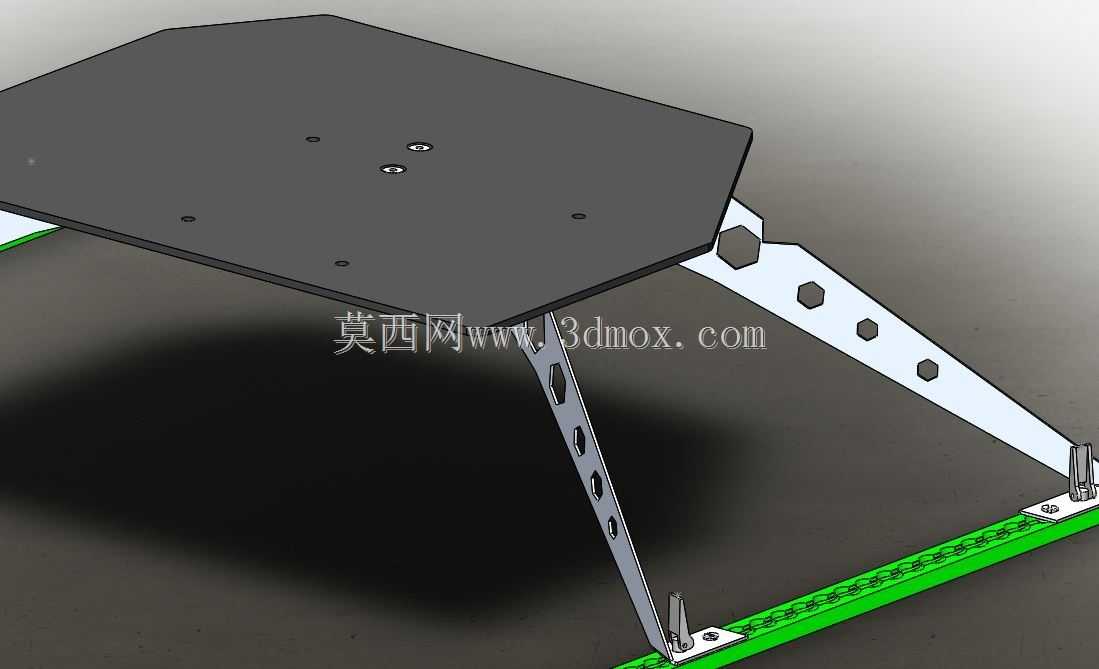

　　这款异形钣金折叠构件主要面向船舶甲板作业场景设计，核心作用是为甲板上的临时作业平台、小型实验搭载台提供可快速拆装的支撑固定方案，适配船舶航行中甲板区域有限、设备需灵活收纳的使用需求，解决传统固定式支撑占用甲板通行空间、拆装流程繁琐的痛点。从结构功能来看，整套构件由支撑支腿、轨道锁紧组件、顶部承载平台三部分组成，支腿采用镂空减重设计，在保证结构强度的前提下尽可能降低自身重量，方便船员单人完成搬运与架设操作；轨道锁紧部分适配甲板预设的条形安装轨道，无需额外在甲板面打孔焊接，仅通过蝶形螺母与螺栓配合即可完成支腿在轨道上的锁紧固定，拆卸时松开螺母即可沿轨道滑出，不会对甲板原有结构造成破坏。设计过程中优先考虑了船舶作业的安全冗余，板材选用2.

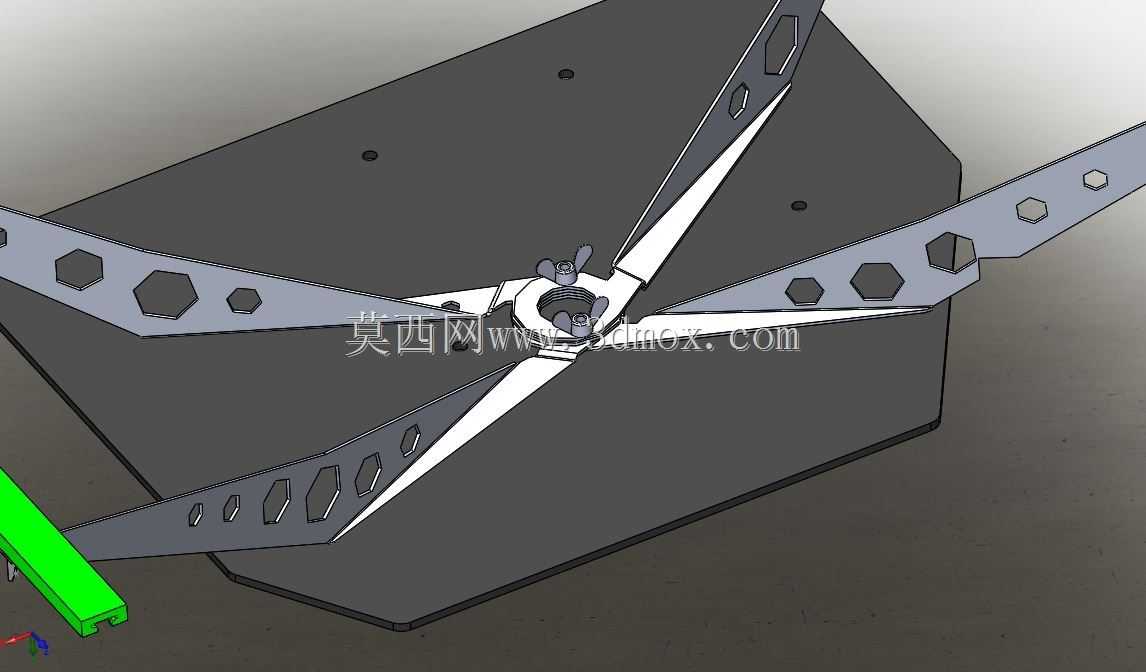

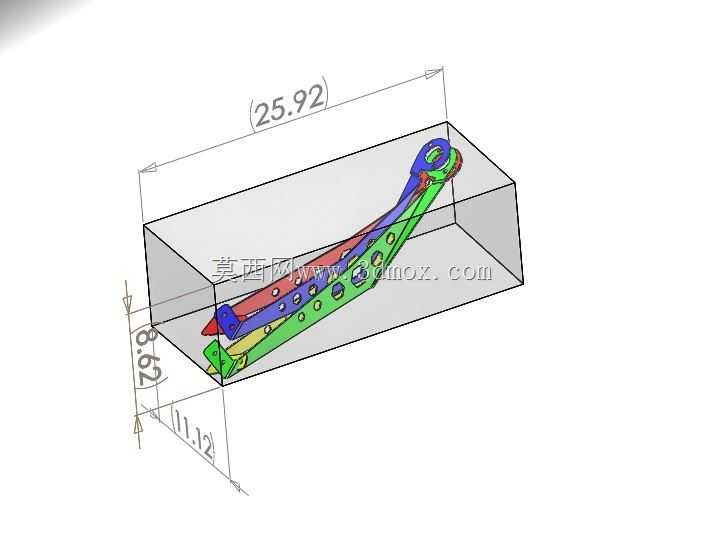

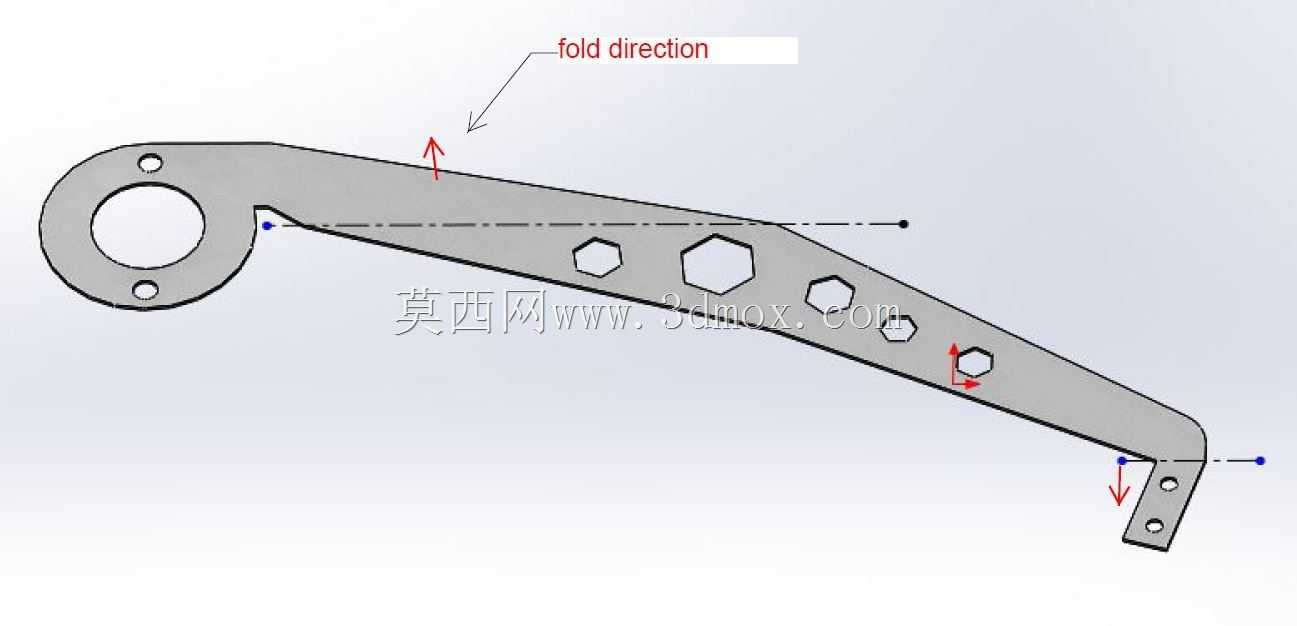

　　5mm厚度的铝合金材质，兼顾耐海洋环境腐蚀与结构强度要求，支腿与平台、支腿与轨道座的连接位置均做了圆角过渡处理，避免尖锐棱角在船舶晃动时剐蹭作业人员或刮损配套设备线缆。支腿的折叠结构采用铰接设计，非使用状态下可将支腿完全收拢贴合在平台背面，整体收纳后厚度较薄，可直接放入甲板边的储物舱内，不会占用过多储物空间。从安装边界来看，整套支撑结构架设完成后，支腿沿轨道方向的固定间距可根据承载平台的尺寸灵活调整，轨道锁紧组件适配通用的甲板T型槽轨道，无需定制特殊安装基座；顶部承载平台预留了标准化的安装孔位，可直接固定小型实验设备、临时作业台板或者便携置物架，孔位间距符合通用船用搭载设备的安装尺寸规范，无需二次打孔加工。结构受力层面，

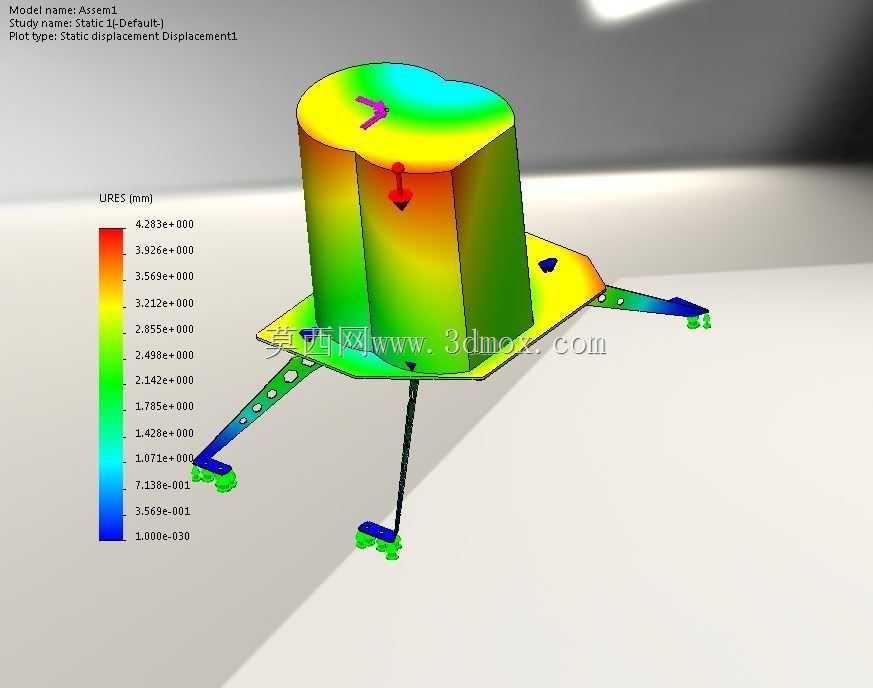

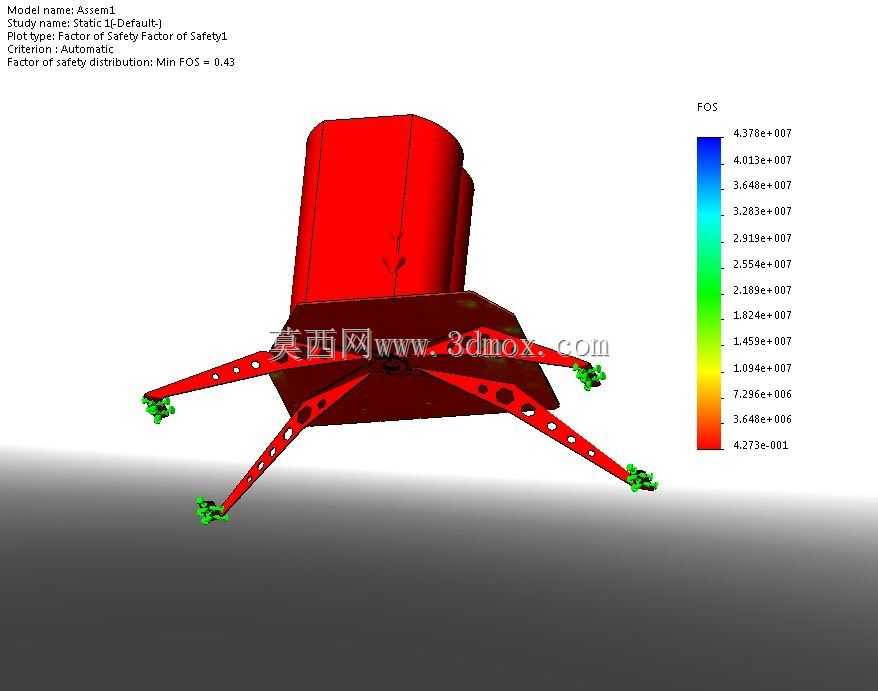

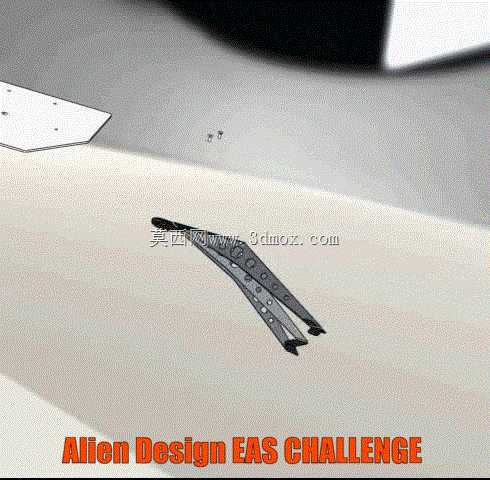

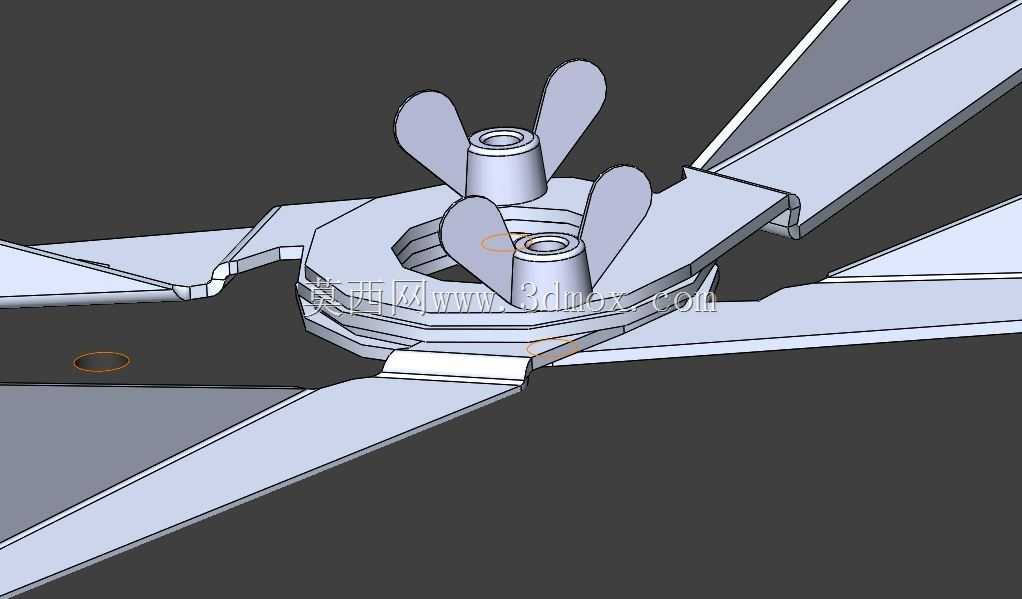

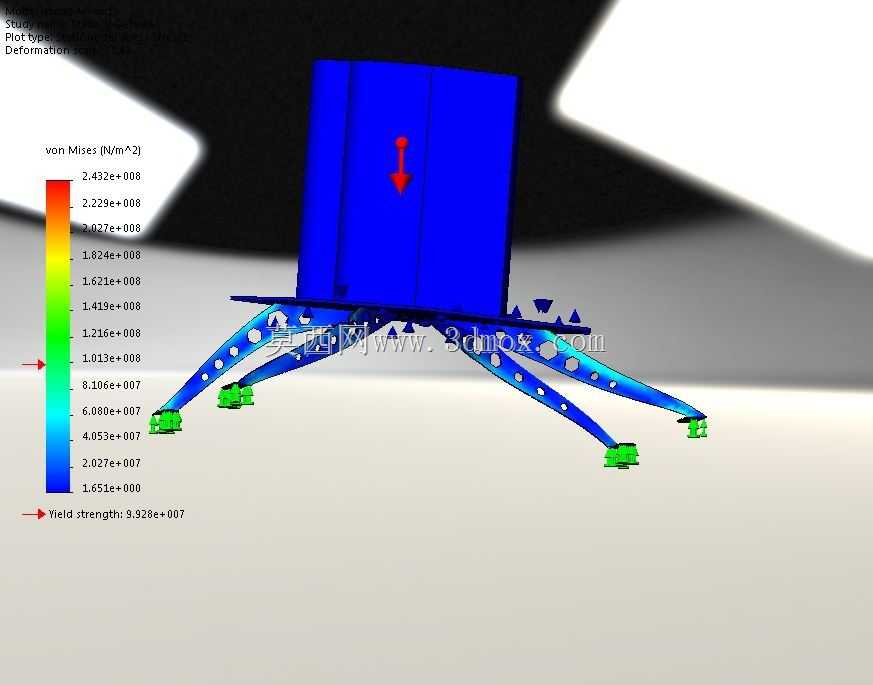

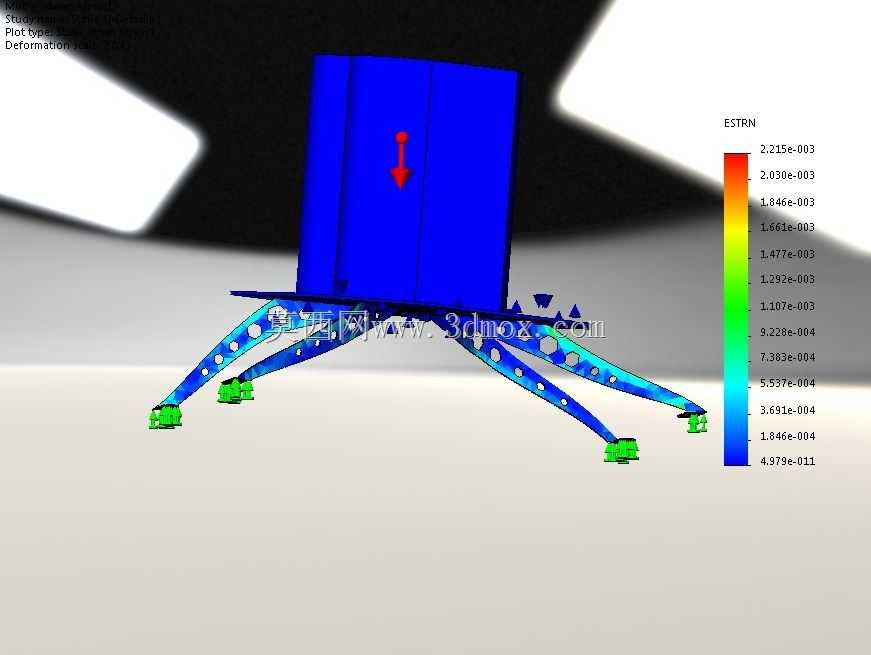

　　设计阶段针对船舶航行中的垂向晃动载荷做了对应强化，支腿的异形折弯结构并非随意造型，而是通过受力路径优化确定的折弯角度与镂空位置，在垂直载荷作用下，力可沿支腿的折弯筋条直接传递到轨道锁紧点，避免局部应力集中导致的钣金变形；即使在船舶倾斜、横摇的工况下，双侧支腿的三角形支撑结构也能保证平台不会发生侧翻，锁紧组件的蝶形螺母采用防松设计，航行中受持续振动影响也不会出现松脱问题。不同于常规的固定式钣金支架，这款折叠结构的所有连接紧固件均为预装状态，架设时无需额外找配套螺丝、扳手等工具，船员徒手即可完成全部架设与锁紧操作，整个安装过程耗时不超过两分钟，可满足应急场景下快速搭建作业平台的需求。支腿表面做了简单的阳极氧化处理，不需要额外喷涂油漆，

　　长期在高盐雾的海洋环境中使用也不会出现大面积锈蚀，后期维护仅需定期清理铰接位置的盐渍即可，不需要做特殊的防腐保养。另外，结构设计时特意规避了易积水的封闭空腔，所有钣金折弯位置均预留了排水缝隙，甲板上浪后积水可直接从缝隙排出，不会在构件内部积存导致腐蚀加重，也避免了冬季积水结冰胀裂钣金结构的问题。
