水下探测用侧扫声纳结构设计方案

　　侧扫声纳是水下地形测绘、水下目标搜寻、航道障碍物排查、海洋地质勘查作业中常用的声学探测设备，这类设备通常搭载在测量船、无人潜航器、水下机器人等载体上，通过向两侧发射扇形声学脉冲，接收海底或水下目标反射的回波信号，生成连续的水下声学影像，以此识别水下地貌形态、沉船残骸、管线走向、礁石分布等目标，相比传统的单点测深设备，侧扫声纳的扫测覆盖范围更广，作业效率更高，能够获取连续的条带式水下地貌数据，是海洋测绘、水下工程勘察、海事搜救、渔业资源调查、水下考古等领域不可或缺的核心探测装备。

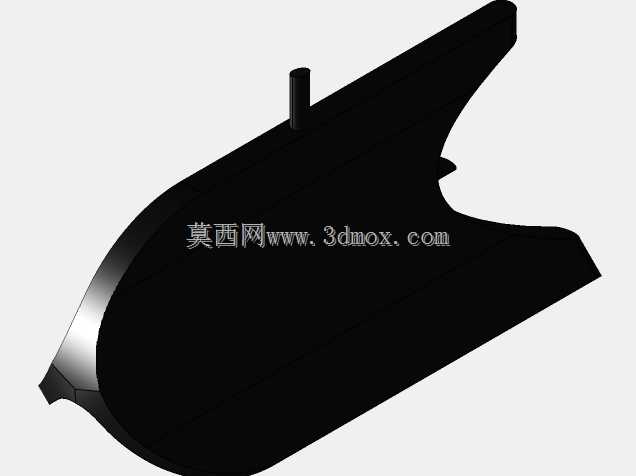

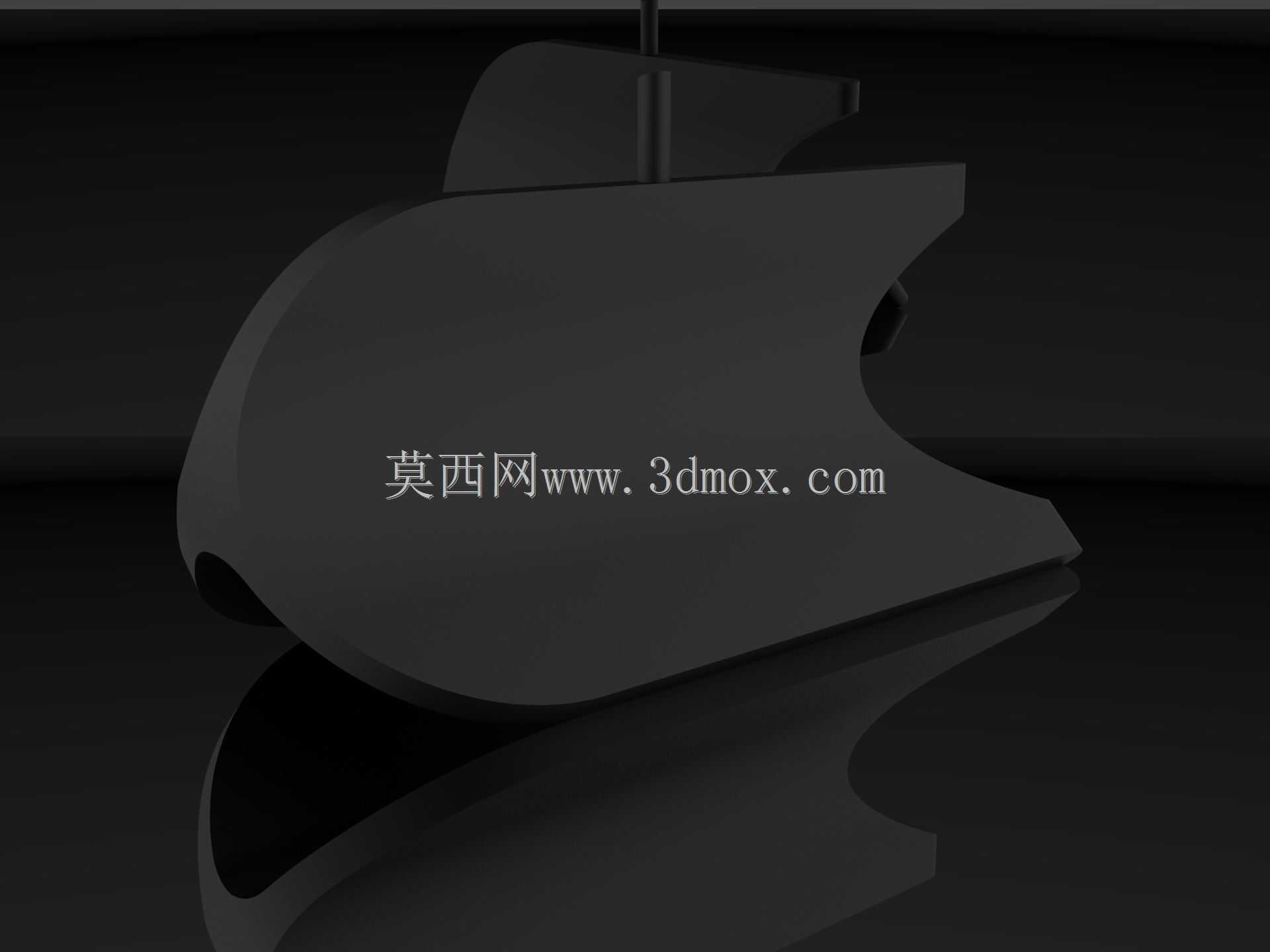

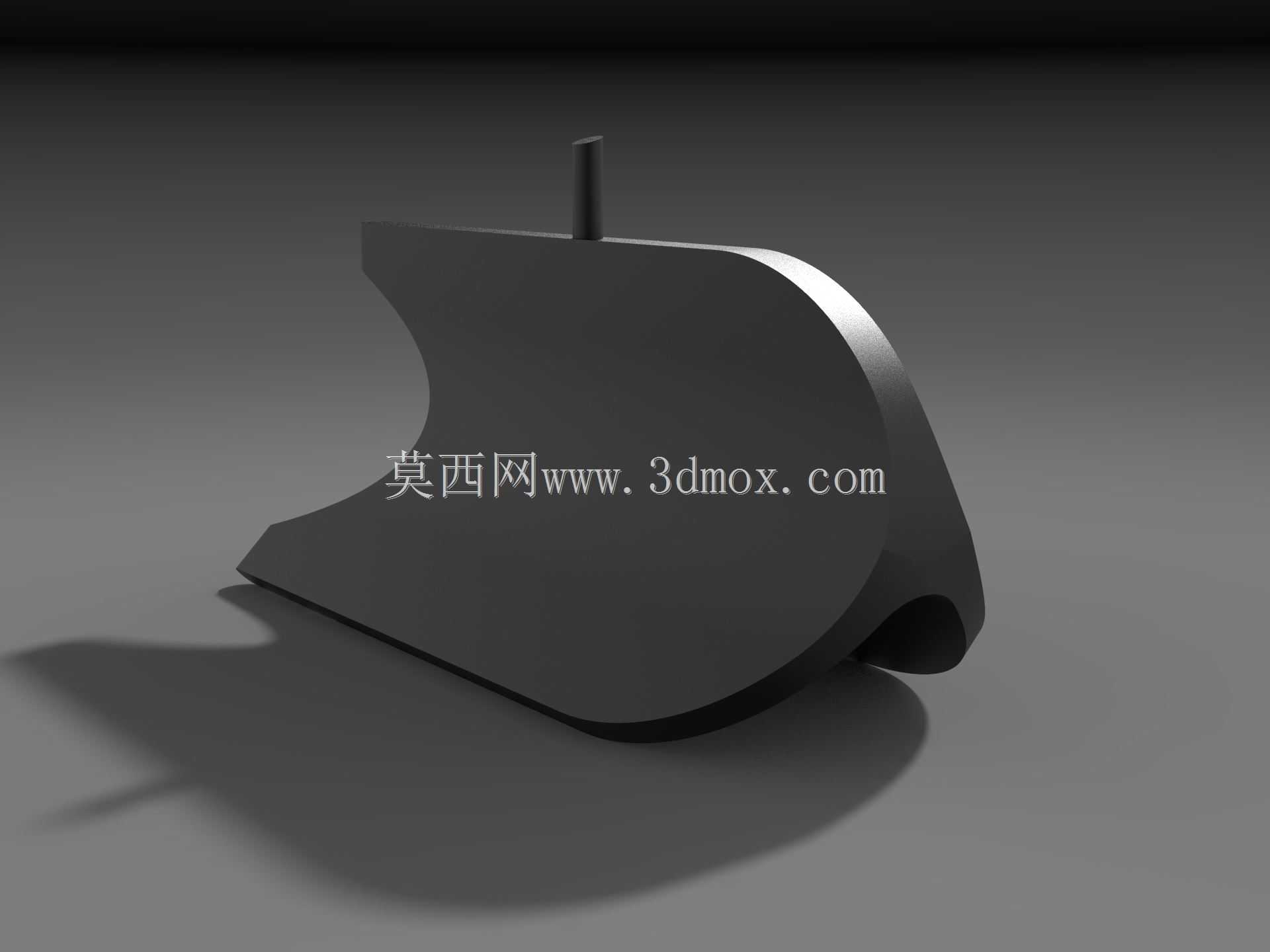

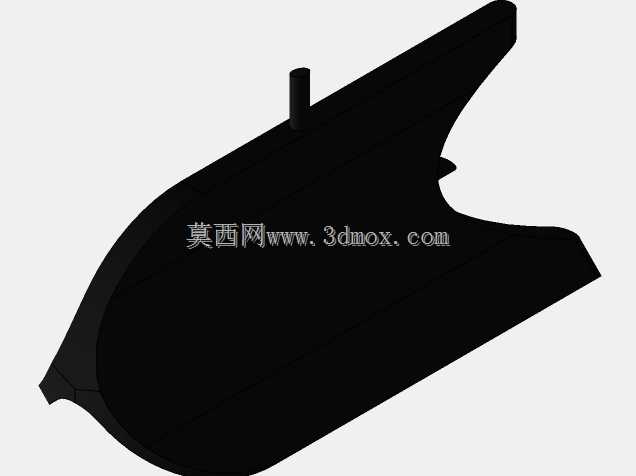

　　这款侧扫声纳的结构设计充分考虑了水下作业的流体力学特性，整体采用流线型低阻外形，外壳曲面经过多轮流体仿真优化，能够有效降低载体拖曳或自航过程中的水流阻力，减少水流紊流对设备姿态稳定性的干扰，避免紊流产生的声学噪声影响回波信号质量。设备主体采用一体化密封舱结构设计，所有接缝处均采用径向密封加端面密封的双重密封结构，能够满足常规近岸浅海到中深水层的水压密封要求，防止高压水体渗入舱体内部损坏声学换能器与信号处理电路。设备的声学换能器安装面经过精密的角度调校，保证两侧换能器的发射波束角度对称，波束开角符合扫测幅宽的设计要求，能够在设定的作业航高下实现无盲区的条带扫测，避免出现扫测遗漏区域。

　　从安装边界来看，这款侧扫声纳的顶部预留了标准的安装接口，既可以通过刚性支架固定在无人船、潜航器的底部挂载点，也可以通过拖曳缆绳连接拖鱼释放机构，适配拖曳式作业场景，安装接口的位置经过重心配平计算，设备挂载后不会出现明显的低头或抬头倾角，保证声学换能器的发射面始终保持水平朝向，确保扫测影像不会出现几何畸变。设备的整体外形尺寸适配多数中小型水下载体的挂载空间，不会因为尺寸过大超出载体的挂载边界，也不会因为外形突出过多增加载体航行时的碰撞风险，外壳的边角位置均做了圆弧过渡处理，避免在布放、回收过程中磕碰损坏船体或作业人员的防护装备。

　　在功能结构设计上，这款侧扫声纳的舱体内部预留了充足的电路安装空间，能够容纳声学发射模块、信号接收模块、数据存储模块、姿态传感器模块的安装位，各模块之间通过减震支架与舱体内壁连接，能够降低载体航行过程中振动对电路元器件的影响，减少振动带来的信号噪声。舱体尾部预留了水密接插件的安装位置，用于连接供电线缆与数据传输线缆，接插件的选型采用标准深水水密连接器，插拔方便且密封可靠性高，能够支持长时间水下连续作业的供电与数据传输需求。设备的外壳材质选用高强度耐腐蚀的工程材料，能够耐受海水长期浸泡的腐蚀，也能抵抗水下漂浮物的轻微撞击，不会因为轻微磕碰出现外壳变形或密封失效的问题。

　　在实际作业场景中，这款侧扫声纳可以根据不同的作业需求调整安装方式，在近岸浅水区的航道排查作业中，可以直接固定在小型测量船的船舷外侧支架上，不需要复杂的拖曳机构，作业部署速度快，适合浅水区的快速扫测任务；在深水区域的大范围海底测绘作业中，可以作为拖鱼通过拖曳缆布放到指定水层，调整拖缆长度控制作业航高，实现宽幅带的水下地貌扫测；在水下机器人搭载作业场景中，可以固定在ROV的前部或底部挂载点，配合ROV的机动能力，实现水下特定区域的精细化扫测，比如水下管线的巡检、水下失事目标的精准定位等场景。设备的流线型外形在拖曳作业时不会产生过大的拖曳阻力，能够降低拖缆的拉力负荷，也减少了载体的动力消耗，提升续航作业时长。

　　设计过程中充分考虑了设备的维护便利性，外壳的密封端盖采用快拆式结构设计，不需要专用的复杂工具就可以打开端盖进行内部模块的检修与更换，密封件的选型为通用标准件，后期维护更换成本低，不需要定制特殊规格的密封配件。换能器的安装位置做了定位基准设计，后期更换换能器时不需要重新进行复杂的角度调校，依靠定位基准就可以保证换能器的安装角度精度，减少维护后的校准工作量。设备的整体重心位于舱体的几何中心下方，在水下拖曳或航行过程中能够自动保持姿态稳定，不会出现绕轴线翻滚的情况，保证声学波束的朝向始终稳定，获取的声学影像不会出现姿态畸变，减少后期数据处理的校正工作量。
