乘用车真空助力式制动主缸结构设计

项目分类:汽车 发布时间:2021-10-21 ID:333340
  • 乘用车真空助力式制动主缸结构设计
  • 乘用车真空助力式制动主缸结构设计
  • 乘用车真空助力式制动主缸结构设计
  • 乘用车真空助力式制动主缸结构设计
  • 乘用车真空助力式制动主缸结构设计
  • 乘用车真空助力式制动主缸结构设计

  汽车制动系统的核心助力部件中,真空助力式制动主缸是目前量产乘用车普及率最高的配置,这套结构直接决定了制动踏板的脚感反馈与制动响应的线性程度,也是底盘制动系统匹配时需要重点校核安装边界与性能参数的部件。从实际装车场景来看,这类助力器通常布置在发动机舱防火墙靠近驾驶员一侧的位置,前端通过推杆连接制动踏板机构,后端的出油口通过制动硬管分别连接四个车轮的制动分泵,侧面预留的真空接口则通过管路接入发动机进气歧管,或者独立的电子真空泵,利用进气负压形成的压差来放大驾驶员施加在踏板上的推力,降低踏板操作力度的同时保证制动压力输出的稳定性。

  从结构设计逻辑来看,这套助力装置采用膜片式真空伺服结构,整体以冲压成型的钢制壳体作为承压主体,壳体内部被橡胶膜片分隔为前后两个独立腔室,未踩下制动踏板时,两个腔室通过真空阀连通,同时接入真空源保持一致的负压状态,此时膜片两侧不存在压差,助力器处于平衡位置,不会对制动主缸产生额外推力。当驾驶员踩下制动踏板时,踏板推杆首先带动控制阀总成动作,关闭前后腔的连通通道,同时让前腔继续保持真空、后腔通过空气阀接入大气,此时膜片两侧形成的压差会推动膜片座连同主缸推杆一起向前移动,将驾驶员的踏板力经过压差放大后作用在制动主缸的活塞上,推动主缸内的制动液建立液压,将压力传递到各个车轮的制动轮缸实现制动动作。当踏板保持在某一开度时,空气阀与真空阀会同时关闭,膜片两侧的压差保持稳定,助力输出力也维持在对应数值,保证制动压力的稳定;松开踏板时,控制阀回位,前后腔重新连通,压差消失,膜片在回位弹簧的作用下回到初始位置,制动压力解除。

  设计过程中首先要明确的是安装边界的约束,这类助力器的核心安装基准是防火墙处的安装法兰,法兰上的螺栓孔位需要与车身钣金的安装点完全匹配,通常采用3-4个均布的螺栓固定,安装面需要设计密封胶圈的安装槽,避免发动机舱的噪音、水汽通过安装间隙进入驾驶舱。助力器的整体直径需要根据整车的制动助力需求匹配,通常紧凑型乘用车采用8-10英寸直径的膜片,中大型车辆则需要更大直径的膜片来获得足够的助力比,同时要校核助力器壳体与周边部件的间隙,避免转向柱、空调管路、线束总成在车辆振动过程中与助力器壳体发生干涉。主缸部分通常采用串联式双腔结构,两个独立的液压腔分别对应前后轴两套独立的制动回路,即使其中一套回路出现泄漏失效,另一套回路仍然能够提供足够的制动能力,满足制动安全的冗余要求,主缸上的储液壶采用半透明工程塑料材质,侧面设计有上下液位刻度,方便日常检查制动液容量,储液壶内部的隔板可以避免车辆剧烈行驶时制动液出现大幅晃动,同时每个腔室对应的吸液口都设计有过滤结构,避免杂质进入主缸造成密封件磨损或者阀孔堵塞。

  在结构细节设计上,膜片的材质通常采用耐制动液、耐高低温的丁腈橡胶夹布材质,保证在-40℃到120℃的工作温度区间内都能保持足够的弹性与密封性能,膜片的压装边需要通过壳体卷边工艺牢固固定,避免在压差作用下出现脱边导致助力失效。回位弹簧的刚度需要经过精准匹配,刚度过大会导致踏板回位力过大,增加驾驶员操作强度,刚度过小则会导致踏板回位滞后,甚至出现制动拖滞的问题。控制阀总成的阀口密封性能是核心指标,需要保证在长期使用后不会出现真空泄漏,否则会导致助力不足、踏板变硬的故障,同时空气阀的进气通道需要设计防尘过滤结构,避免空气中的粉尘进入助力器腔室,造成膜片磨损或者阀口卡滞。推杆的长度需要根据踏板行程与主缸活塞的预间隙进行匹配,保证踏板存在合理的自由行程,避免自由行程过大导致制动响应滞后,或者自由行程过小导致制动拖滞、刹车片异常磨损的问题。

  从实际匹配的角度,助力比的设定需要结合整车的重量、制动系统的压力需求、踏板杠杆比综合计算,通常乘用车的真空助力器助力比在3-5之间,也就是可以将驾驶员施加的踏板力放大3-5倍,既保证踏板操作足够轻便,又能保留清晰的踏板脚感,避免助力过大导致踏板过于灵敏、制动动作难以线性控制。主缸的缸径尺寸需要匹配轮缸的总容积与踏板行程要求,缸径过大会导致相同踏板行程下建立的制动压力不足,需要更大的踏板力才能达到要求的制动减速度,缸径过小则会导致踏板行程过长,制动时踏板踩踏过深影响操作体验。主缸活塞上的密封皮碗采用双向密封结构,在建立液压时保证腔室密封,在活塞回位时可以通过皮碗边缘的补偿孔补充制动液,避免频繁制动后因制动液热胀冷缩导致主缸内部出现气阻,影响制动性能。

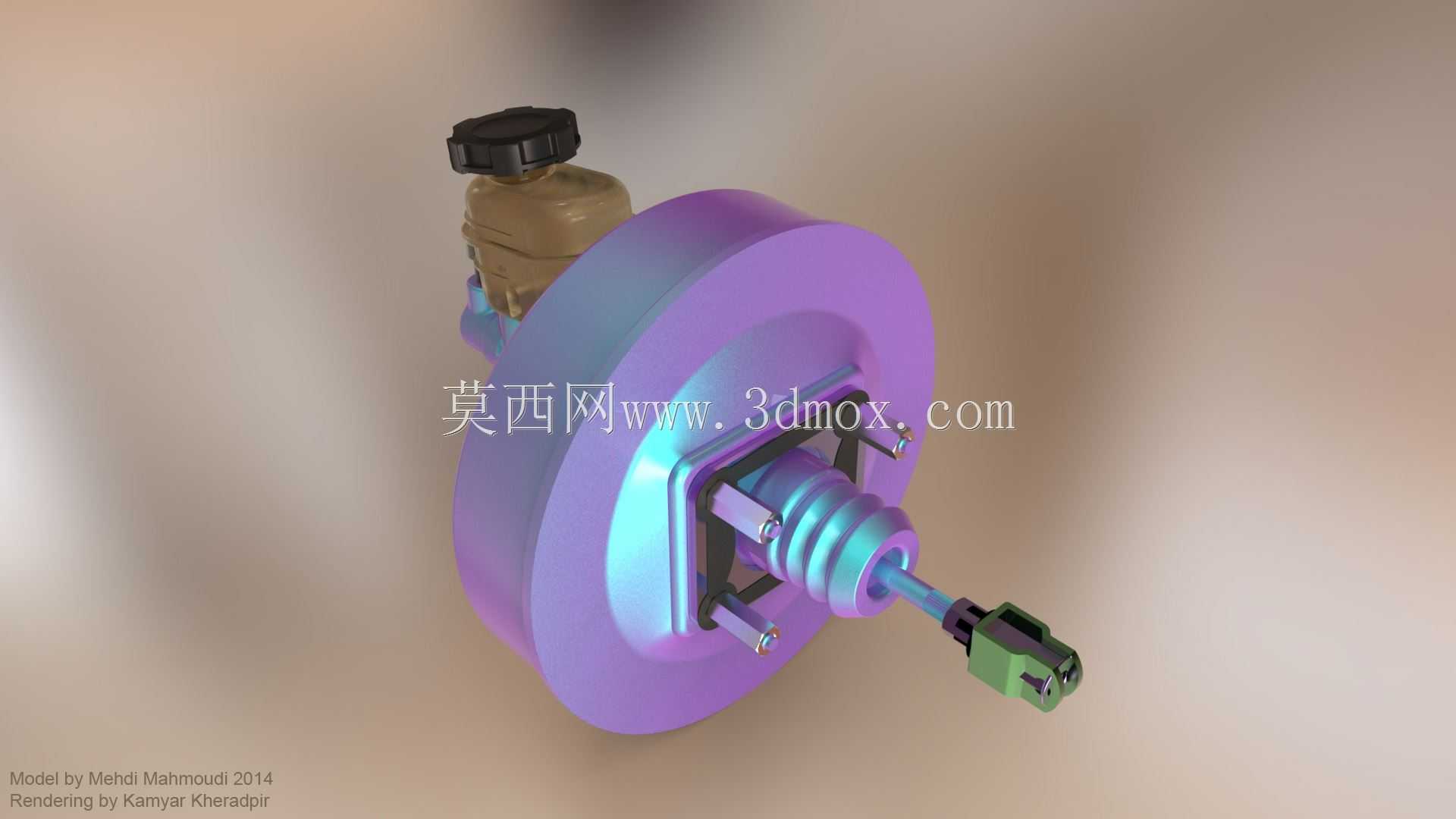

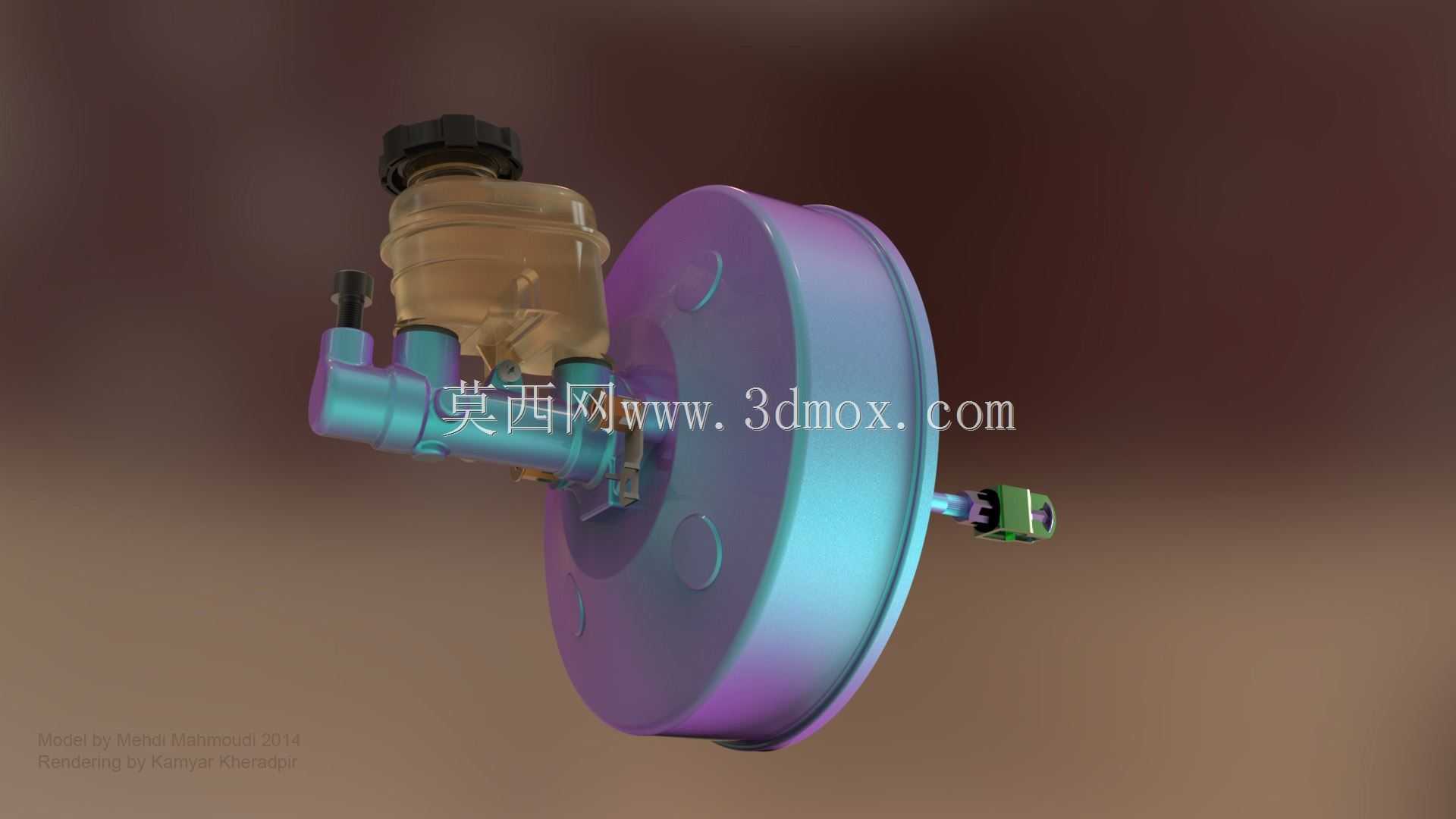

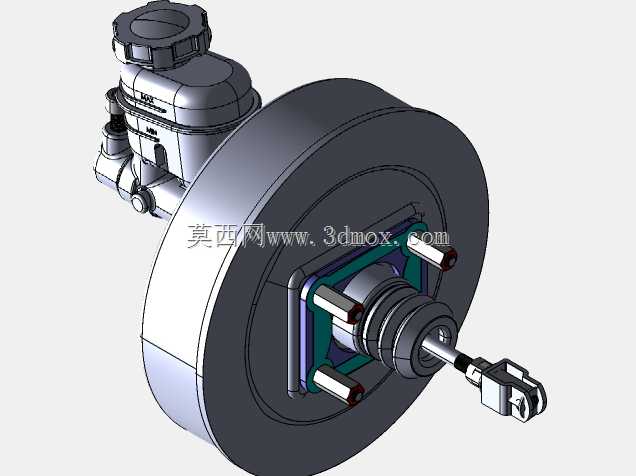

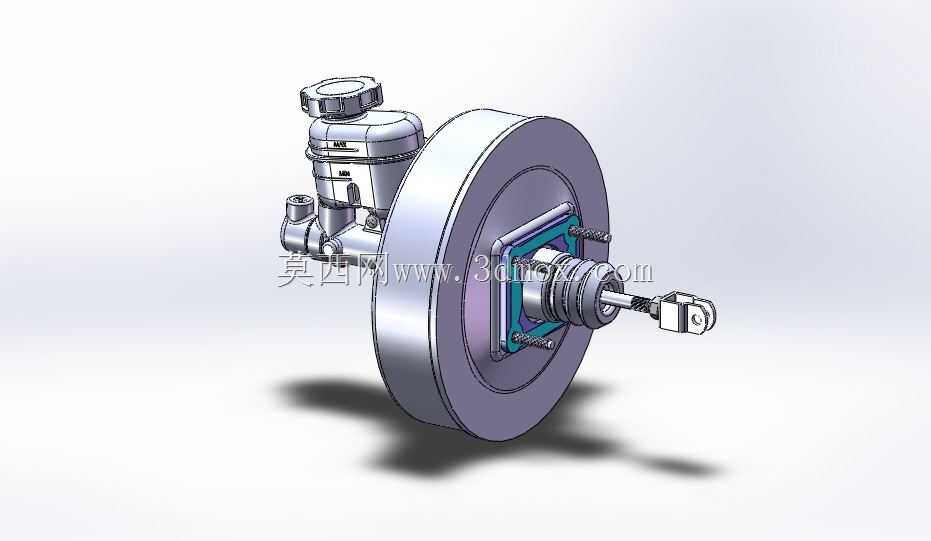

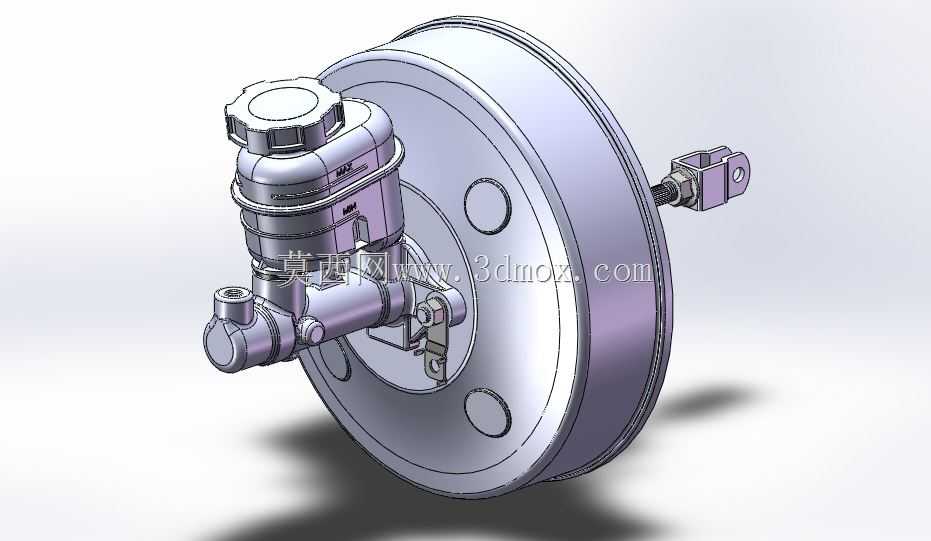

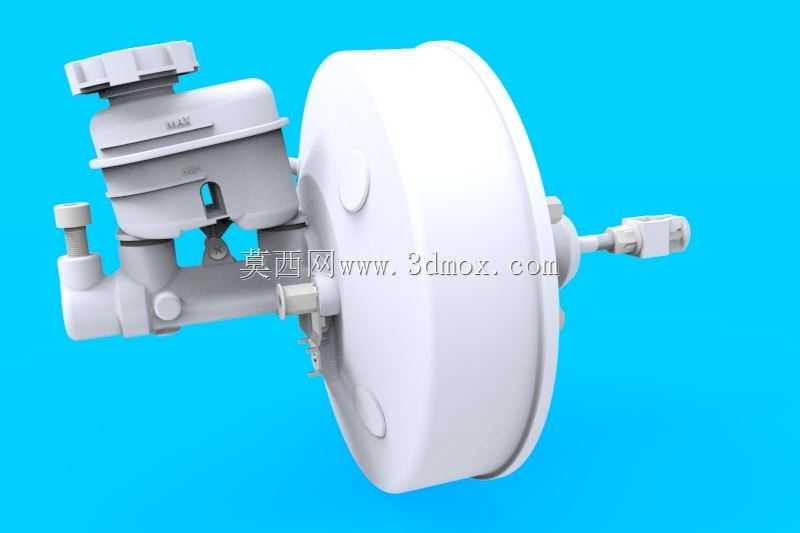

  在三维建模过程中,需要重点关注各个运动部件的行程干涉检查,模拟踏板从初始位置到完全踩到底的全行程过程,校核膜片变形、推杆移动、控制阀动作过程中是否存在部件干涉,同时要考虑橡胶件的变形量,预留足够的运动间隙。壳体的冲压工艺性也需要在建模阶段同步考虑,壳体的拉伸深度、圆角半径需要符合冲压成型的工艺要求,避免出现成型困难、壁厚减薄超标的问题,安装法兰的平面度需要控制在合理范围内,保证安装后密封可靠。所有密封件的安装槽尺寸需要符合对应的密封件标准,保证压缩量在合理区间,压缩量过大容易导致密封件过早老化失效,压缩量过小则会出现泄漏问题。这套结构的三维模型完整还原了真空助力器与制动主缸的所有内部结构与外部安装接口,可以直接用于制动系统的布置匹配、教学演示或者结构参考,帮助设计人员快速理解这类部件的工作原理与结构设计要点。
