汽车塑料格栅造型结构三维设计

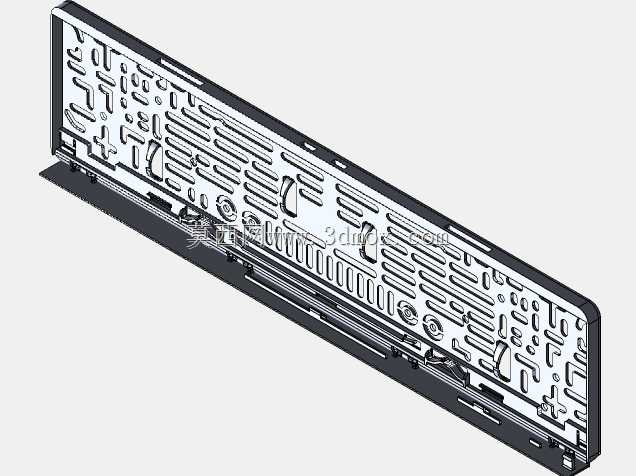

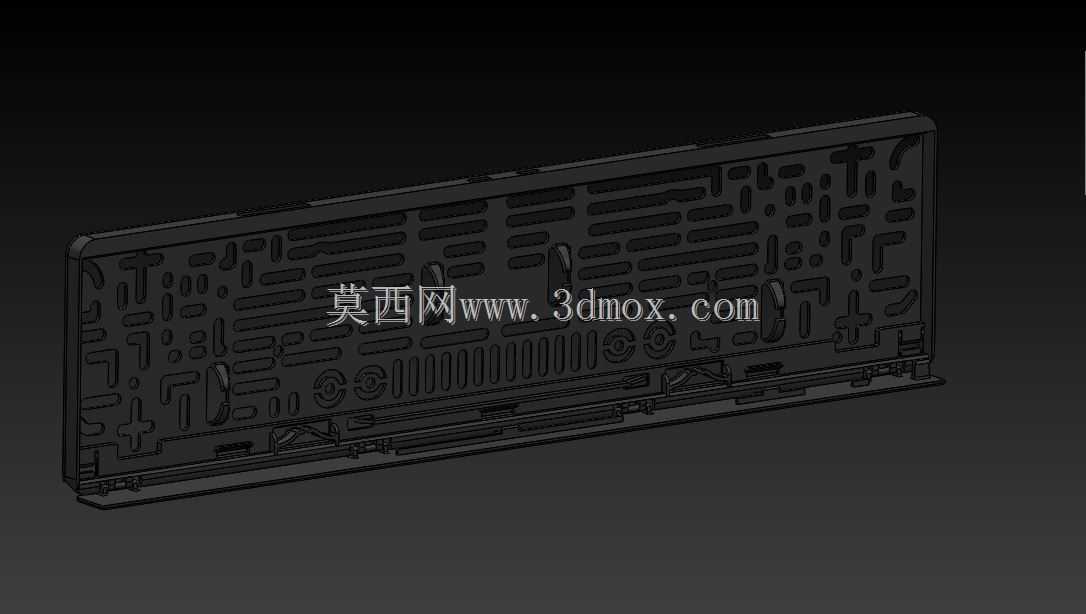

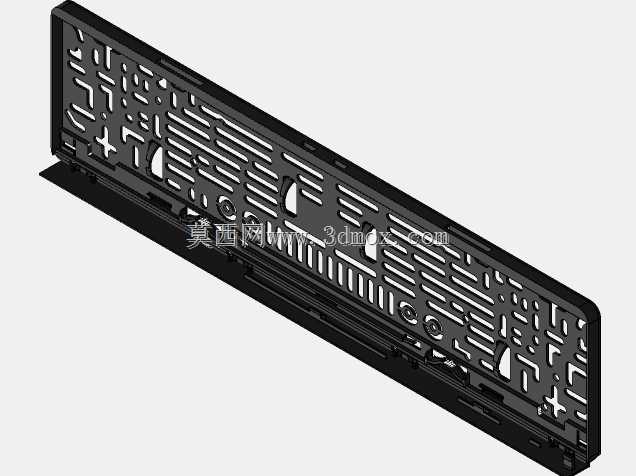

该塑料格栅作为汽车外饰系统的核心组成部件，主要布置于车辆前端进气区域，承担着为前端散热模块提供进气通路、优化车头空气动力学表现、遮挡前端内部结构提升外观整体性的多重作用，在乘用车辆、商用车辆的前端外饰配置中均有广泛应用，不同车型根据自身造型语言与散热需求，会对格栅的开孔布局、曲面走向、安装点位做针对性调整。从实际装车场景来看，该部件直接暴露在车辆行驶的外部环境中，需要耐受高速行驶带来的气流冲击、夏季高温暴晒、冬季低温冻融以及路面飞溅的泥水、砂石侵蚀，因此在结构设计阶段，首先要平衡进气效率与结构刚度的矛盾：格栅表面的条状开孔并非随意排布，每一处通槽的宽度、走向都经过气流走向校核，既要保证足够的通风面积满足散热器、冷凝器的散热进气需求，又要通过筋位的交错布置形成连续的传力路径，避免高速行驶时格栅出现共振异响，同时在砂石飞溅概率较高的下部区域，适当缩小开孔宽度、增加局部壁厚，降低砂石击穿格栅的风险。设计过程中优先采用注塑成型的工艺思路，主体壁厚控制在均匀的2.5mm区间，所有转角位置均做R1.2以上的圆角过渡，避免注塑过程中出现应力集中导致的缩痕、翘曲问题，背面的安装卡扣座、加强筋位置做局部壁厚渐变处理，筋位厚度控制在主体壁厚的0.6倍，防止背面筋位在产品正面形成缩印影响外观质量。从安装边界来看，该格栅的周边匹配件包括前保险杠蒙皮、前端冷却模块支架、引擎盖前缘密封条，所有安装点位的公差带均按照汽车外饰件的匹配要求设置，卡扣座的位置度公差控制在±0.2mm以内，与周边件的配合间隙预留3mm的均匀间隙，避免车辆行驶过程中因部件振动出现干涉摩擦。格栅背面的结构做了分区设计：上部区域布置与保险杠蒙皮连接的弹性卡扣，中部区域预留安装车标、前置摄像头或者毫米波雷达的安装位，安装位的平面度公差控制在0.1mm以内，保证雷达波穿透或者摄像头安装的精度要求，下部区域布置与前端框架连接的刚性固定点，承担格栅的主要承重，同时在格栅与前端框架的接触位置预留橡胶缓冲垫的安装槽，吸收行驶过程中的振动能量。造型层面，格栅表面的凹凸纹理走向与整车的前脸设计语言保持统一，交错的筋条形成错落的视觉层次，同时所有外露的棱边都做了0.3mm的圆角钝化处理，既避免生产转运过程中棱边划伤操作人员，也能降低行驶过程中的风阻系数，减少气流通过格栅时产生的风噪。针对塑料材料的热胀冷缩特性，安装点的设计采用了弹性卡扣与刚性定位销结合的方式：两个对角位置设置圆柱定位销限制格栅的整体位移，其余安装点均采用带弹性余量的卡扣结构，允许格栅在高低温环境下有一定的伸缩余量，避免因热胀冷缩导致部件变形、卡扣断裂。在结构校核阶段，需要重点验证格栅的模态性能，保证其一阶固有频率避开发动机怠速激励频率、路面常规激励频率区间，防止车辆行驶过程中出现共振，同时对卡扣的拔出力、安装后的整体刚度做模拟验证，确保在常规洗车高压水枪冲击、高速气流冲击下不会出现脱落、变形问题。另外，格栅的背面还布置了多道纵横交错的加强筋，筋位高度不超过15mm，在不增加过多产品重量的前提下，大幅提升格栅的整体抗扭刚度，减少注塑成型后的翘曲变形量，保证产品装车后的外观平整度。
