PC组装功能电路板结构设计

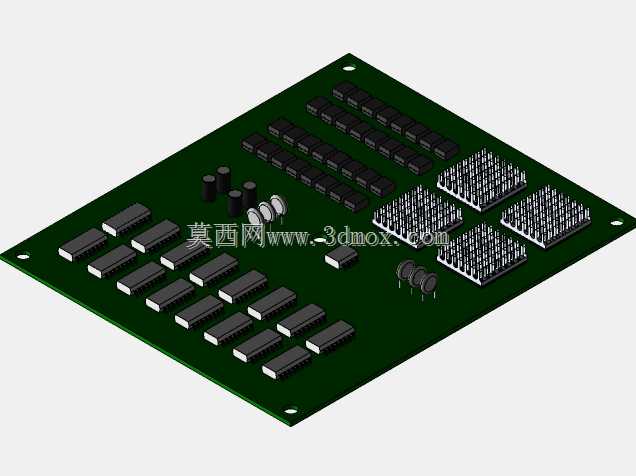

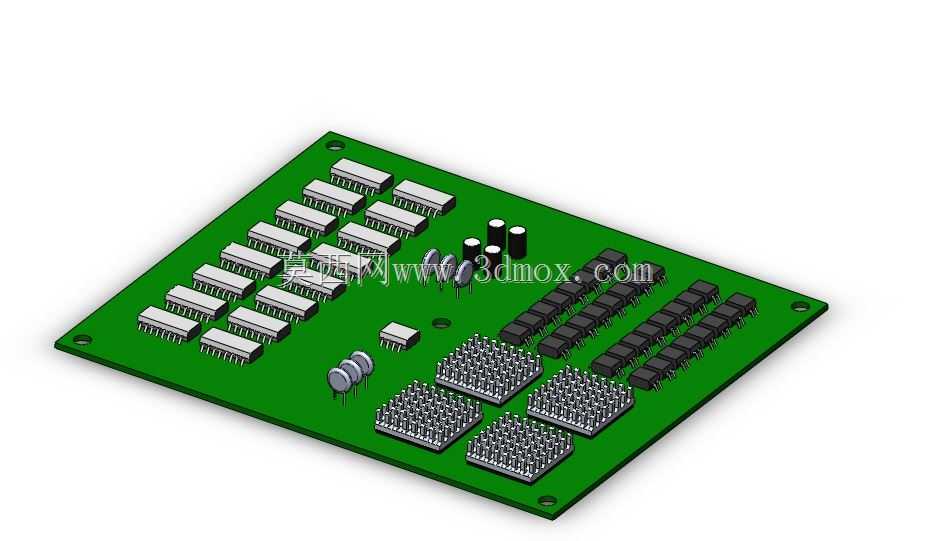

在工业控制板卡、老式台式机外设扩展、教学实验台搭建这类场景里，这类直插元件布局的组装电路板始终有稳定的应用需求，不同于高密度表贴的消费级PCB，这类板卡的元件排布更侧重后期手工焊接、故障排查、元件替换的便利性，很多实训场景、小批量定制设备的控制单元都会采用这类布局逻辑。从实际使用角度看，这块板卡的核心作用是完成多路数字信号的转接、电平匹配与基础逻辑处理，板上排布的多组直插排针负责对外接插连接，可对应连接外部按键输入、指示灯输出、扩展模块通讯等不同链路，不同容值的电解电容分别布置在供电输入引脚附近、核心逻辑元件周边，承担电源滤波、纹波抑制的作用，避免供电波动导致的逻辑误触发，多组黑色排座是对应集成芯片的安装位，预留的直插引脚间距符合标准2.54mm接插件规范，能兼容市面上绝大多数通用接插件与跳线帽。设计阶段首先要确定板基的安装边界，板体四个角预留的标准安装孔位，孔径匹配M3规格的铜柱与螺丝，可直接固定在标准工控机箱的预留安装位、实验台的亚克力安装板上，孔位到板边的距离符合通用板卡安装的安全间距要求，不会出现安装时螺丝与板边走线、元件引脚干涉的问题。元件排布上刻意将大尺寸的电解电容、高引脚的接插件布置在板卡边缘区域，低矮的电阻、排阻类元件布置在板卡中部，既避免了高元件遮挡低矮元件导致的焊接、检修视线遮挡，也平衡了板卡整体的重量分布，不会出现安装后单侧偏重导致的板体翘曲。走线层面，所有信号走线的宽度满足常规TTL电平信号的载流要求，电源线走线做了加宽处理，大电流回路的走线避开了信号输入的敏感区域，减少电源回路对信号传输的干扰，不同功能模块的元件做了分区排布，输入接口区、核心逻辑区、输出接口区之间预留了足够的安全间距，后期检修时可以快速定位对应功能区的故障元件，不需要在密集元件里反复排查。板体边缘做了圆角处理，避免安装、搬运过程中板边的玻纤毛刺划伤操作人员，所有元件的引脚伸出长度都控制在标准焊接要求范围内，不会出现引脚过长导致的相邻焊点短路问题，接插件的安装方向做了统一规划，所有对外接插的接口都朝向板卡的同一侧边缘，方便外部线束的统一整理与固定，不会出现线束交叉缠绕的问题。在实际组装过程中，这类布局的板卡对焊接工艺的宽容度更高，手工焊接时不需要高精度的贴装设备，普通电烙铁即可完成所有元件的焊接作业，对于小批量试制、教学实训场景来说，能大幅降低组装的设备门槛，元件替换也更便捷，某一元件损坏时不需要专用拆焊台，用普通吸锡器即可完成元件拆除更换，后期维护成本远高于高密度表贴板卡。板上预留的空位也给后期功能扩展留下了余量，使用者可以根据实际需求在预留焊盘上加装额外的电阻、电容或者功能芯片，不需要重新制作PCB，适配不同场景下的功能调整需求。
