齿轮箱与电机配套传动长轴结构设计

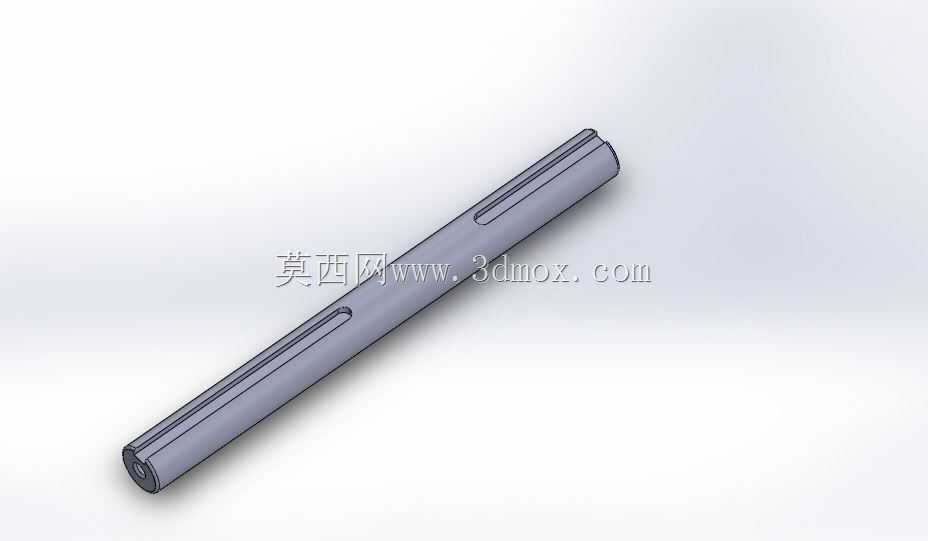

　　这类长轴主要承担齿轮箱与电机之间的动力衔接作用，在中小功率传动布局里，经常会遇到电机输出端和齿轮箱输入轴存在轴向间距的场景，直接用联轴器对接无法满足跨距要求，就需要这类定制长度的传动长轴来完成扭矩传递，常见于输送线驱动单元、小型设备动力排布、改装类传动机构里，能适配安装空间受限、动力单元和减速单元无法紧邻布置的工况。从结构细节来看，轴身整体采用等直径圆钢基材加工，表面做了精加工处理，保证同轴度公差控制在合理区间，避免高速转动时出现径向跳动引发的振动问题。轴的一端加工有内孔，这个结构是为了和电机输出轴做插接配合，配合面选用过渡配合公差，既能保证装配时的便利性，又能在传递额定扭矩时不出现相对打滑，内孔的深度经过匹配计算，

　　足够覆盖电机轴的插入长度，保证配合面的接触面积满足扭矩传递的压强要求。轴身靠近端部的位置加工有键槽结构，对应的是和齿轮箱输入端的连接位，通过平键来周向固定，确保扭矩传递过程中不会出现周向窜动，键槽的宽度和深度都按照对应轴径的标准键槽尺寸设计，不需要额外定制非标键，降低后期配件采购的难度。轴身中段的小凹坑结构是定位顶针孔，是加工过程中用于车床、磨床装夹定位的工艺结构，同时也可以作为后期安装时的轴向定位基准，方便装配时调整轴的轴向窜动间隙，保证两端配合位的插入深度符合设计要求。在设计这类轴的时候，首先要核算两端安装位的中心距，确定轴的总长度，总长度需要预留出两端插入配合位的长度，同时要考虑热胀冷缩的余量，

　　避免长时间运行温度升高后轴伸长顶坏两端的轴承或者电机端盖。轴径的选择要根据传递的额定扭矩来计算，结合材料的许用切应力，保证轴在满负载运行时的扭转角在允许范围内，不会因为扭转变形过大导致传动精度下降，同时还要校核临界转速，因为长轴的长径比偏大，要确保工作转速远低于轴的一阶临界转速，避免运行时出现共振问题。安装边界方面，轴的外圆直径要小于两端安装位的护罩内径，保证转动时不会和周边的防护结构产生刮擦，两端的配合轴段长度要和对应的插接孔深度匹配，插入后不会出现顶死或者配合长度不足的问题，键槽的位置要对应连接件的键位，装配时不需要额外修配就能顺利装入。实际应用中，这类轴不需要额外做表面硬化处理，因为传递的扭矩属于中小功率范畴，

　　配合面的接触应力在常规45号钢调质处理的承受范围内，调质硬度控制在HB220-250之间，既能保证足够的强度和韧性，又不会因为硬度过高导致加工难度提升。轴的表面粗糙度要求在Ra1.6以下，降低转动时和密封件接触的磨损速度，如果布局里需要接触油封的话，这个粗糙度能有效延长油封的使用寿命，减少漏油的概率。在装配的时候，要先检查轴的直线度，长轴在存放或者运输过程中容易出现弯曲变形，装配前需要做打表检测，直线度超标的话要做校直处理，否则运行时的振动会直接传递到电机和齿轮箱，导致两端轴承的使用寿命大幅缩短。两端的配合面要涂抹少量润滑脂，方便装配时的插入，同时避免长期静置后配合面出现锈死，后期维护拆卸困难。这类轴的结构没有多余的复杂特征，所有加工特征都是服务于传动和安装需求，没有冗余设计，加工工艺性好，普通车床和磨床就能完成全部加工工序，不需要特殊的加工设备，生产成本可控，适合小批量定制或者设备维修替换使用。在不同的应用场景里，可以根据实际的跨距和扭矩需求调整轴的长度和直径，两端的连接结构也可以根据实际的电机和齿轮箱接口做适配修改，比如把内孔连接改成外轴伸配合法兰连接，或者调整键槽的尺寸来适配不同的传动件，核心的设计逻辑都是保证扭矩可靠传递、安装适配、运行稳定，避免出现断轴、打滑、振动过大等常见故障。
