手动切换式夹持工装夹具结构设计

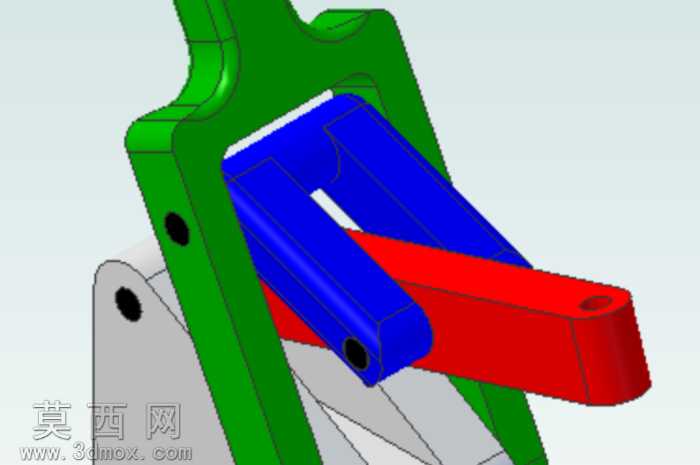

本作品为手动切换式夹持工装的三维结构模型，建模过程中优先梳理夹具的动作逻辑：该夹具通过扳动红色操作臂实现夹持状态的切换，蓝色联动块作为传动部件承接操作力，绿色支架作为主体承载结构承担整体受力，灰色基座部分负责将夹具整体固定在作业工位上，各部件的装配关系完全按照实际机械装配逻辑搭建，预留的销轴安装孔位尺寸符合常规五金销轴的配合公差，可直接用于后续的工程图导出与实物加工参考。材质设置上，主体承载支架采用结构钢材质参数，赋予哑光深绿的表面喷涂质感，模拟工业工装常见的喷塑防锈处理效果；操作臂部分采用45号钢调质后的材质属性，赋予醒目的红色漆面，方便作业时快速识别操作部件位置；联动传动块采用合金结构钢材质，赋予蓝色金属漆面，区分不同功能的结构部件；基座部分采用铸铁材质参数，赋予灰色喷砂质感，还原工装基座的厚重稳定视觉效果。结构设计层面，各活动部件之间预留了合理的活动间隙，避免运动过程中出现结构干涉，销轴连接位置的同轴度经过反复校验，保证扳动操作臂时传动顺畅无卡滞，夹持端的接触面做了平面度优化，保证夹持工件时受力均匀，不会出现工件偏移的问题。设计思路上，该夹具定位为小型工位快速切换夹持工装，适用于小尺寸五金零件的加工、装配工位的快速装夹需求，相比传统螺旋压紧夹具，该切换式结构操作行程更短，单次装夹动作仅需扳动操作臂即可完成锁紧与释放，能够有效提升工位作业效率；虽然是作者初次完成的装配体建模作品，部分圆角、倒角的细节处理还有优化空间，但整体结构逻辑清晰，各部件的功能划分明确，完整还原了切换式夹具的核心动作原理，可作为机械设计入门阶段学习连杆传动夹持结构的参考案例，也可根据实际作业的工件尺寸调整夹持端开口大小、支架安装孔位，适配不同的工位装夹需求。建模过程中对各部件的壁厚做了合理设置，承载部位的壁厚满足常规夹持力下的强度要求，操作臂的长度经过力臂比例优化，保证作业人员扳动时无需施加过大的力即可完成锁紧，符合人体工学操作要求。
