户外公共模块化吸烟亭结构设计方案

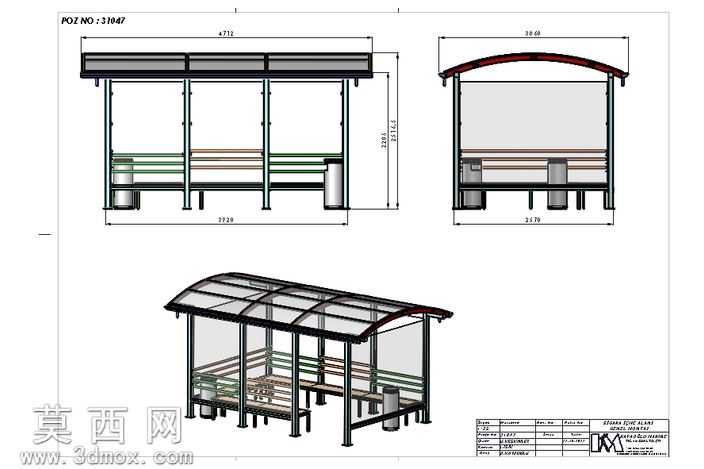

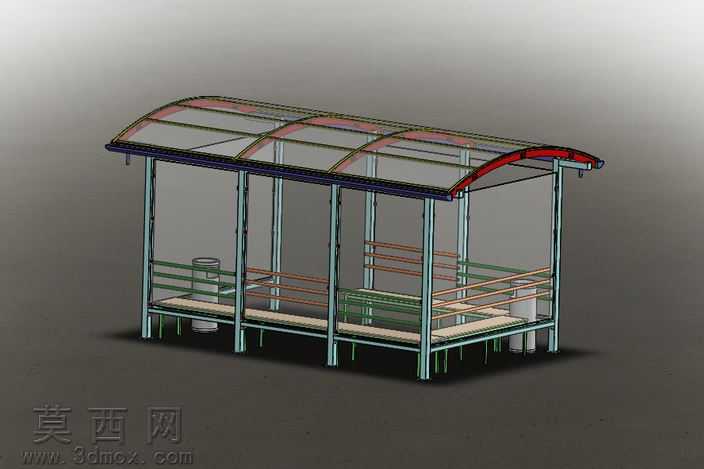

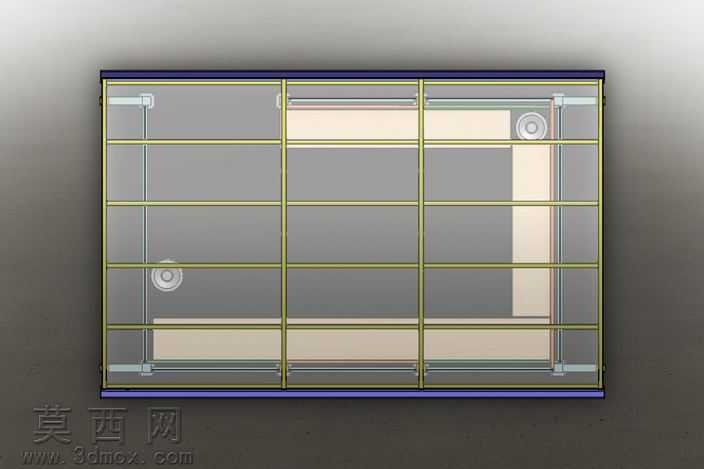

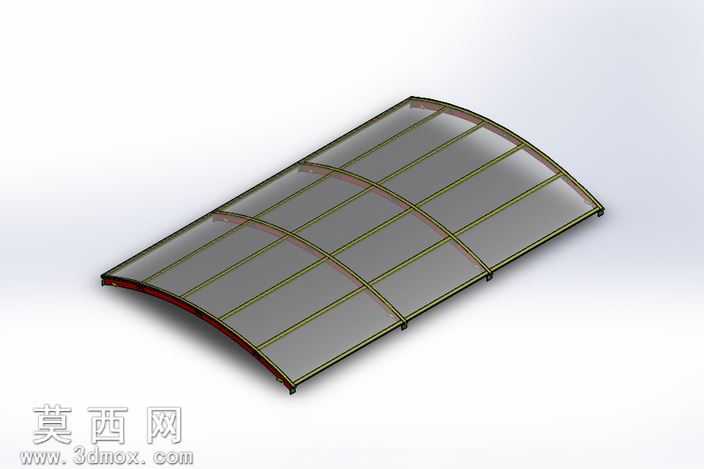

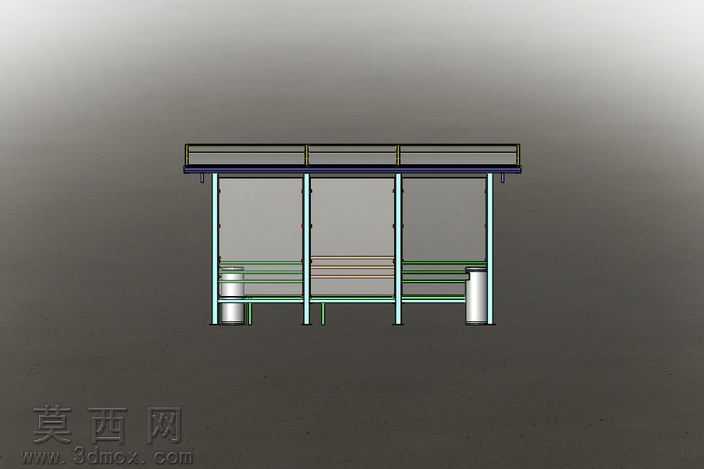

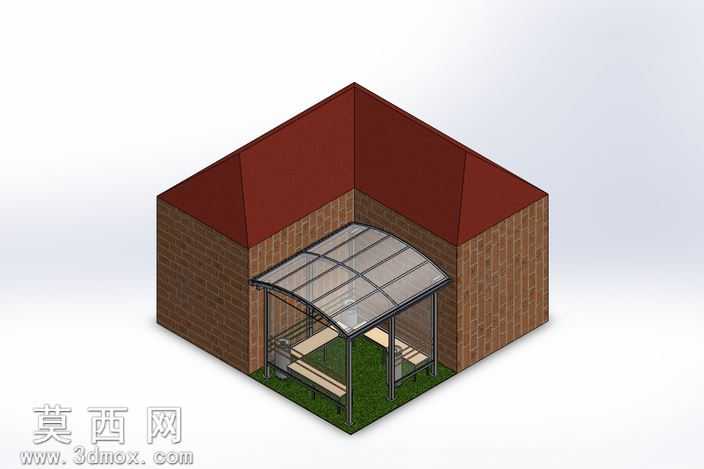

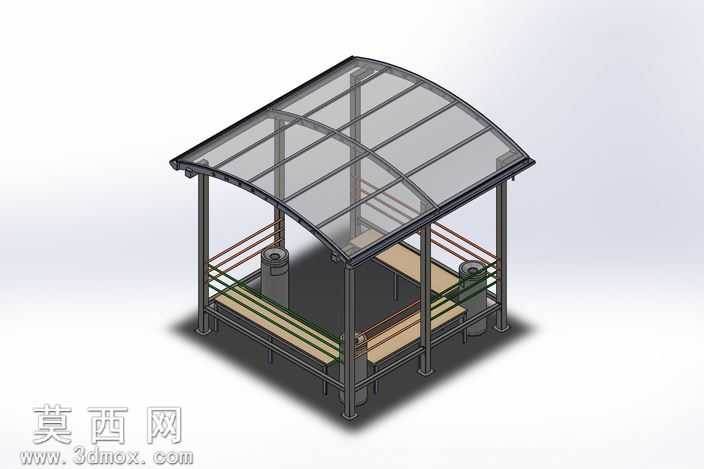

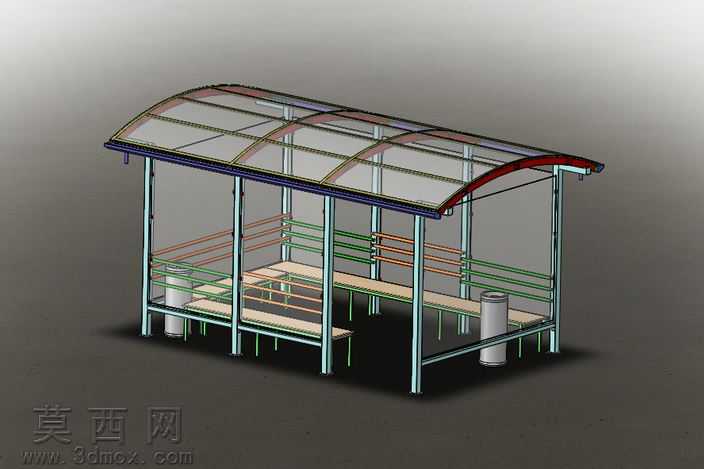

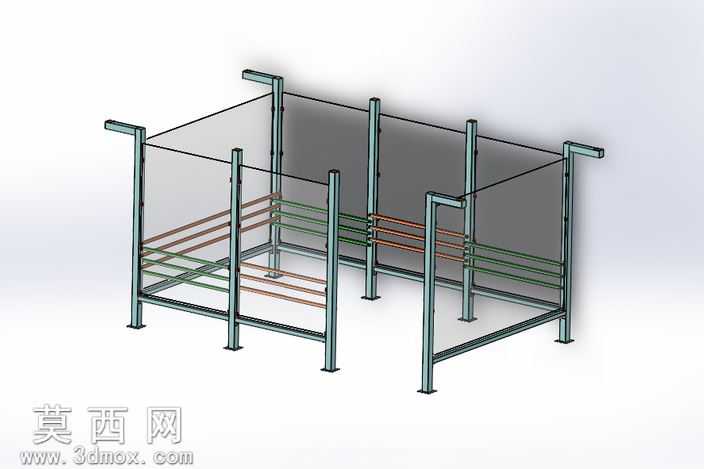

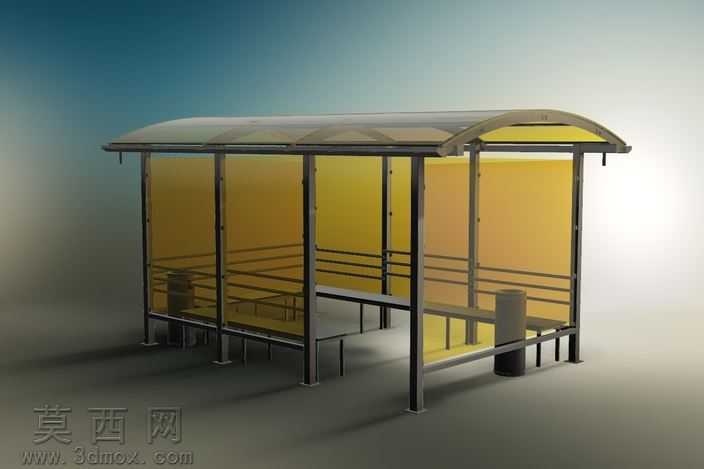

本吸烟亭三维模型采用SolidWorks完成全参数化建模，同步输出AutoCAD格式二维加工图纸，整体设计围绕户外公共场景的控烟使用需求展开，兼顾实用性、耐用性与视觉通透感。建模阶段首先搭建整体框架基准，以等距分布的方形金属立柱作为核心承重结构，立柱底部设计带安装孔的法兰底座，可直接通过膨胀螺栓与混凝土地面固定，保障户外抗风稳定性。顶部采用弧形曲面顶棚设计，建模时通过曲面放样命令生成流畅的弧面轮廓，顶棚边缘设置外伸式滴水檐，可引导雨水向亭体外侧滴落，避免雨水渗入亭内；顶棚主体选用半透明聚碳酸酯板材材质，渲染时调整材质的透光率与磨砂质感，既可以遮挡直射阳光、阻挡高空坠物，又能保证亭内自然采光充足，减少日间照明能耗。亭体围护结构采用半高式黄色半透明挡板搭配横向金属扶手栏杆，挡板材质设置为半透明耐力板，渲染时赋予暖黄色调，既能够阻隔二手烟向外扩散、引导烟雾在亭内聚集后通过顶部预留通风口排出，又不会完全遮挡视线，避免形成封闭压抑的空间感受；横向栏杆同时兼具扶手与临时置物功能，栏杆下方设置通长式金属长条座椅，建模时采用薄壁拉伸命令生成座椅面板，座椅下方预留烟灰桶放置空间，匹配公共区域使用的标准圆柱形烟灰桶尺寸。材质渲染阶段，金属框架部分赋予哑光黑色喷塑材质，模拟户外钢结构的防锈喷塑处理效果，调整金属材质的粗糙度与环境反射参数，还原真实金属的哑光质感；半透明板材分别调整不同的透光参数，顶棚板材偏冷调高透光，侧围挡板偏暖调低透光，地面部分赋予浅灰色哑光水泥材质，搭配柔和的环境天光与定向主光源，渲染出真实的户外光影效果，清晰呈现亭体各部分的结构层次与材质差异。结构设计上采用模块化拆分思路，所有立柱、横梁、挡板、顶棚部件均设计为可拆装的独立模块，部件之间通过标准螺栓连接件固定，既方便工厂预制生产，也便于现场快速组装与后期部件更换；亭体内部无多余突出结构，边角位置均做圆弧过渡处理，避免人员磕碰，整体尺寸符合公共区域人体工程学要求，可同时容纳多名人员在内吸烟休息，适配厂区、园区、车站、商场外围等各类户外公共控烟场景的使用需求。
