内燃机用圆弧顶活塞结构设计

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其设计合理性直接决定动力输出效率、运行可靠性与整机寿命。这款圆弧顶活塞的设计，首先围绕燃烧室的气流组织需求展开，顶部采用半球形圆弧结构，能够在压缩行程末期引导混合气形成规则的涡流运动，配合喷油嘴的喷射角度实现燃油与空气的充分混合，避免局部过浓或过稀导致的燃烧不充分问题，同时圆弧顶面可以均匀分散燃烧爆发瞬间的高温高压冲击，减少应力集中带来的顶面开裂风险。

　　从功能实现层面看，活塞需要在气缸内完成往复直线运动，同时完成密封燃烧室、传递燃烧推力、引导活塞销连接连杆的多重作用。活塞头部的环槽结构用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。设计时环槽的宽度与深度公差控制在微米级，既要保证活塞环能够自由伸缩贴合缸壁，又要避免环槽间隙过大导致的环组卡滞、泵油过量问题。

　　活塞裙部的型线设计经过了热变形补偿考量，常温状态下裙部并非正圆形，而是沿活塞销孔方向呈微椭圆形态，这是因为发动机工作时活塞销座位置的金属堆积更多，热膨胀量大于垂直销孔方向，同时活塞承受侧推力的方向会随上下止点切换发生变化，预变形的椭圆裙部可以在工作温度下膨胀为正圆形，保证裙部与气缸壁的均匀贴合，避免局部刮蹭拉缸。裙部开设的活塞销孔采用高精度铰削加工，孔内表面粗糙度控制在Ra0.8以下，保证活塞销能够在孔内灵活转动同时无过大旷量，销孔两端的卡环槽用于安装限位卡环，防止活塞销轴向窜动刮伤气缸壁。

　　安装边界方面，这款活塞的外径尺寸与对应气缸内径采用基孔制间隙配合，冷态间隙控制在0.03-0.05mm区间，既预留足够的热膨胀余量，又避免间隙过大导致的活塞敲缸异响。活塞总高度的设计需要平衡运动导向性与往复惯性力，高度过大会增加活塞整体质量，提升曲轴连杆机构的往复惯性负荷，过小则会导致导向长度不足，运行中出现摆头偏磨问题。顶部圆弧的曲率半径经过匹配燃烧室压缩比计算确定，保证活塞到达上止点时燃烧室容积符合设计压缩比要求，避免压缩比过高导致的爆震或压缩比过低导致的动力不足。

　　在实际应用场景中，这类活塞广泛适配于小排量通用汽油机、小型农用动力机械、园林机械动力端，这类设备通常运行转速较高，负荷波动相对频繁，对活塞的轻量化与耐热性有较高要求。设计时活塞材料选用共晶铝硅合金，材料密度低可以有效降低往复运动惯性力，同时硅元素的加入可以提升材料的高温强度与耐磨性，活塞表面经过硬质阳极氧化处理，顶部硬度提升至HV400以上，能够承受燃烧瞬间2000℃以上的高温冲击与5MPa以上的爆发压力，裙部表面喷涂石墨涂层，降低冷启动阶段的摩擦阻力，减少磨合期的磨损量。

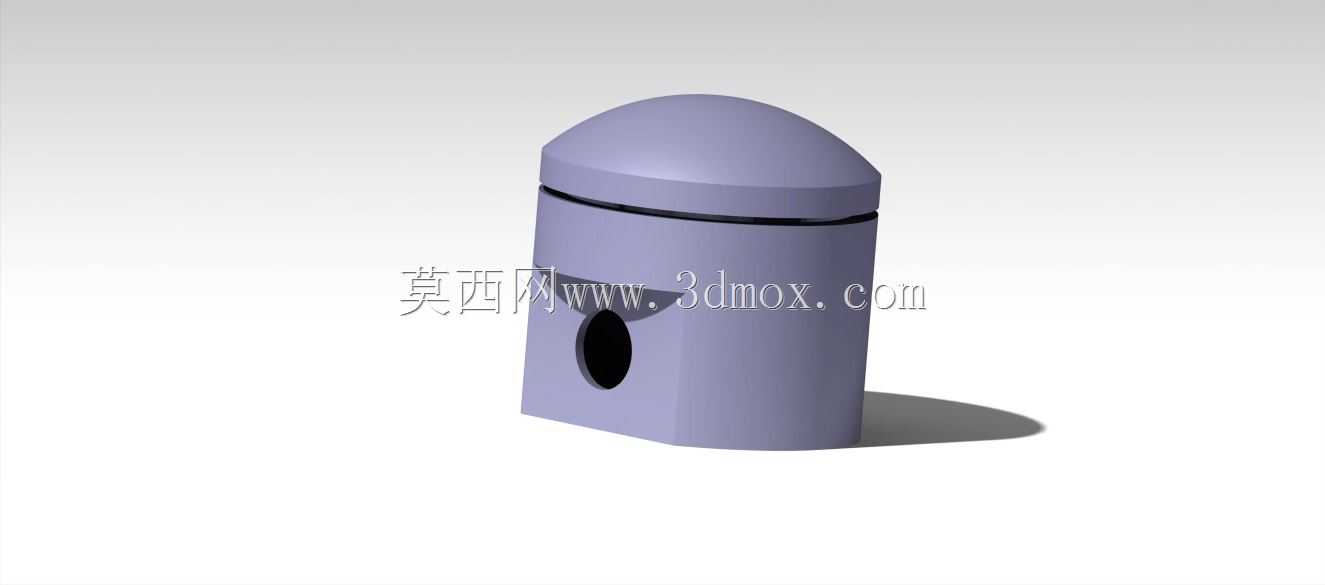

　　从建模逻辑来看，构建这款活塞三维模型时，首先以活塞中心线为基准建立旋转特征生成主体轮廓，再通过拉伸切除生成活塞销孔与环槽结构，对所有棱边进行圆角过渡处理，避免锐角位置的应力集中，环槽的上下端面需要保证与活塞中心线的垂直度，防止活塞环安装后出现偏斜密封失效问题。销孔与裙部的过渡位置设计有加强筋结构，提升销座位置的结构强度，承受燃气推力传递到活塞销的交变载荷，避免长期运行后销座位置出现疲劳裂纹。

　　实际装机运行时，活塞的运动轨迹受曲轴连杆机构约束，在上止点附近承受最大的燃烧爆发压力，此时活塞裙部的推力面紧贴气缸壁，将推力通过活塞销传递给连杆，再转化为曲轴的旋转扭矩。下行过程中油环刮除缸壁多余机油，通过活塞上的回油孔流回曲轴箱，上行过程中气环完成密封，保证压缩压力达到设计值。整个工作循环中活塞需要承受每分钟数千次的交变载荷，因此结构设计时的每一处尺寸细节、形位公差、材料选型都直接关系到整机的运行稳定性，哪怕是0.01mm的尺寸偏差，都可能导致密封失效、拉缸、异响等故障问题。
