半径20规格环形密封内环结构

　　在回转类设备的密封腔体、轴承配合副、流体管路衔接部位，这类环形内环是承担径向定位、间隙补偿、辅助密封的核心小尺寸构件，日常做设备维保拆检时，经常能在液压油缸端盖、泵体轴封位置、旋转接头内腔见到同结构零件，它不像主轴、叶轮这类构件直接参与动力传递或介质做功，却直接决定了整套配合结构的运行稳定性，一旦内环的形位公差超差，很容易出现密封件偏磨、介质渗漏、轴系窜动超差的问题。

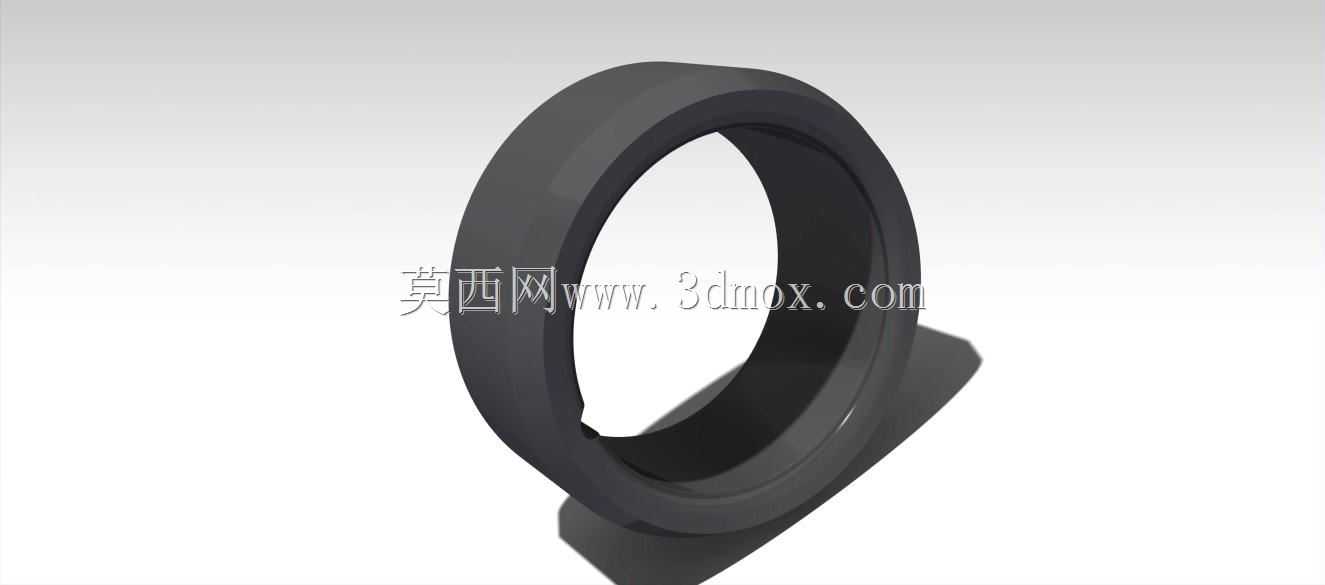

　　做这个内环的三维结构时，首先要考虑的是安装边界的适配性，r20的尺寸参数对应配合轴径的公称尺寸为40mm，设计时特意将内环的轴向宽度控制在合理区间，既不会因为宽度过窄导致安装后受力倾斜，也不会因为宽度过大挤占密封腔的预留安装空间，内外圆柱面的同轴度公差需要严格控制在0.02mm以内，避免装配后出现局部应力集中，加速配合面的磨损。内环的外圆柱面是和腔体的内孔做过渡配合，安装时靠铜棒轻敲即可入位，不需要额外做过盈压装，后期维保拆卸也不会刮伤腔体内壁；内圆柱面则是和密封件的外圈做贴合，表面粗糙度需要控制在Ra1.6以下，保证密封件唇边滑动时不会被毛刺刮损，同时减少运行过程中的摩擦阻力。

　　从实际使用场景来看，这类内环常被用在中低压的流体输送设备、中小型回转支承的内侧定位、气动元件的活塞限位位置，不同工况下对材质的要求有明显区别：普通矿物油介质的液压系统可以用45号钢做调质处理，表面做发黑防锈即可；涉及水基介质、弱腐蚀介质的工况，则需要换成304不锈钢材质，避免长期接触介质出现锈蚀卡滞；如果是高速回转的轴系位置，还可以在内环表面做镀硬铬处理，提升表面硬度，降低和密封件摩擦产生的温升。

　　设计过程中特意在内环的其中一个端面做了微小的倒角处理，这个细节很容易被新手建模忽略，实际装配时这个倒角可以起到导向作用，避免安装时内环的锐边切伤密封件的橡胶唇边，同时也能在压装时快速对准腔体的内孔止口，减少装配对位的时间。内环的两个端面都做了平面度要求，安装后和腔体台阶面、端盖面完全贴合，不会出现局部缝隙导致的密封失效，也能保证轴向定位的精度，避免轴系运行时内环出现轴向窜动。

　　很多刚入行的结构设计人员做这类环形件时，容易只关注内外径的尺寸匹配，忽略了形位公差和表面处理的要求，最后加工出来的零件装上去之后，短时间内就出现密封渗漏、零件偏磨的问题。做三维建模的时候就要把这些工艺细节考虑进去，比如倒角的尺寸、配合面的粗糙度标注、热处理的技术要求，都要在模型的工程图环节明确标注，避免后续加工环节出现理解偏差。另外这个内环的结构没有做多余的减重孔或者卡槽，就是为了保证整体的结构强度，在承受径向挤压力的时候不会出现变形，毕竟这类零件的壁厚本身不大，如果额外开槽打孔，很容易在受力集中的位置出现开裂，尤其是在有压力冲击的液压系统里，瞬间的压力峰值可能会让带缺陷的内环直接碎裂，导致整套设备故障停机。

　　从安装流程来看，这类内环的装配不需要专用工装，只要保证配合面清洁无杂物，在配合面涂抹少量的润滑脂，顺着导向倒角轻推到位即可，安装后需要用塞尺检查内环和腔体台阶面的贴合间隙，保证一周的间隙均匀，不会出现偏斜。日常维保时，只要检查内环的配合面有没有出现磨损沟槽、锈蚀麻点，如果表面损伤深度超过0.1mm就需要直接更换，不需要做修复，因为这类零件本身加工成本低，修复的精度很难达到原设计要求，反而容易引发后续的故障。
