双缸内燃机曲轴箱壳体结构设计

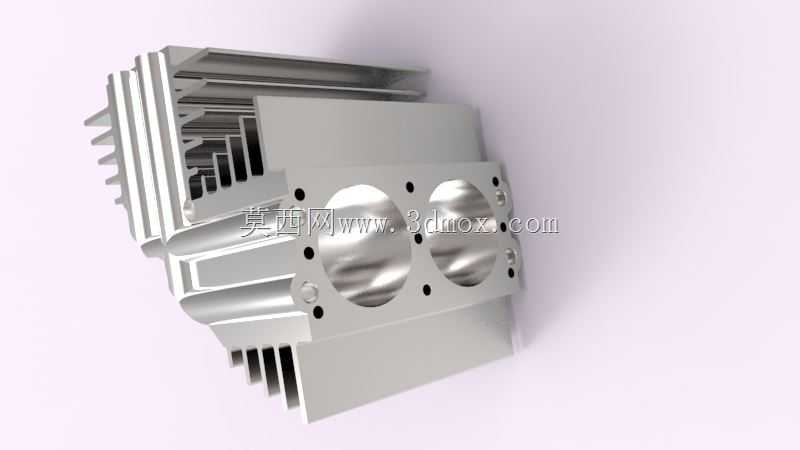

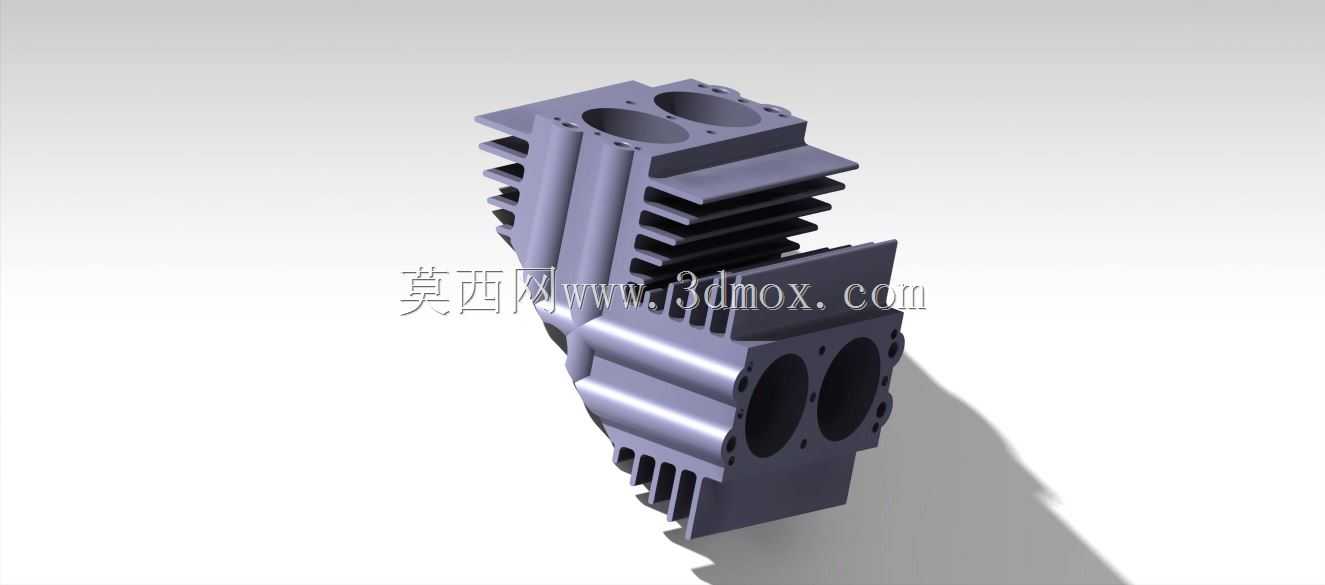

在小型通用内燃机的整机结构中，曲轴箱是承担核心承载与功能集成的基础构件，这组双缸结构的曲轴箱设计，主要适配排量在200cc级别的通用动力场景，覆盖小型发电机组、园林作业机械、轻型摩托动力单元等多个应用领域，这类部件的设计合理性直接决定整机的运行稳定性、散热效率与服役寿命。从结构布局来看，该曲轴箱采用一体化压铸成型的主体思路，将缸筒安装位、曲轴支撑腔、散热鳍片组、安装连接法兰做了集成式设计，两个缸筒安装孔采用平行等距布局，孔位周边均匀布置螺栓过孔，用于紧固缸盖与缸套组件，孔位的位置度公差控制在0.02mm以内，保证活塞往复运动时的同轴度要求，避免偏磨导致的动力损耗与密封失效。曲轴箱的侧壁集成了阵列式散热鳍片，鳍片的厚度从根部到端部做了渐变减薄设计，根部厚度3mm保证结构强度，端部厚度1.2mm提升散热效率，鳍片的间距设置为8mm，既保证自然对流状态下的空气流通通道，也避免间距过小导致的杂物卡塞积灰问题，在持续满负荷运行工况下，这种鳍片布局可以将曲轴箱外壁的温度梯度控制在合理区间，避免局部热应力集中导致的壳体变形。在安装边界的设计上，曲轴箱底部预留了整机安装的固定凸台，凸台内镶嵌钢制衬套，避免长期振动下的安装孔磨损，侧面预留了机油检视口、润滑油道开孔、正时链条腔的安装位，所有开孔周边都做了加强筋结构，提升局部刚度，防止密封面受压变形导致的渗漏问题。曲轴支撑位采用分体式轴承座设计，与箱体主体通过定位销+螺栓的方式连接，轴承安装孔的同轴度、圆柱度公差都按照IT6级精度控制，保证曲轴高速旋转时的支撑稳定性，降低运行振动与噪音。设计过程中优先考虑了压铸工艺的成型可行性，所有转角位置都做了R2-R5的圆角过渡，避免压铸时的应力集中与充型缺陷，壁厚整体控制在4mm均匀区间，局部受力位置做加厚处理，既控制整体构件重量，也保证压铸成型时的冷却均匀性，减少缩孔、缩松等铸造缺陷的产生。在实际装配场景中，该曲轴箱需要同时匹配活塞连杆组、曲轴飞轮组、配气机构、润滑系统组件的安装定位，各个安装位的尺寸链经过反复校核，保证各运动部件之间的间隙符合设计要求，比如曲轴轴向间隙控制在0.1-0.2mm之间，活塞与缸壁的配合间隙按照热膨胀量做了预留，避免热机状态下的卡滞故障。从功能特性来说，该曲轴箱除了承担核心运动部件的承载支撑作用，还作为润滑系统的储油腔体，箱体内壁设计了引导机油回流的油道结构，保证运转过程中机油可以顺利回流到油底壳区域，避免局部积油导致的搅拌阻力增大问题，同时箱体的密封面都采用平面+密封槽的设计，适配橡胶密封垫的安装，在高温、振动工况下保持可靠的密封性能，防止机油渗漏与外界杂质进入腔体内部。针对通用动力设备经常面临的变负载、高振动使用场景，该曲轴箱的材料选用高硅铝合金，兼顾轻量化与导热性能，同时在受力集中的轴承座位置、安装凸台位置做了局部结构加强，通过有限元仿真对满负荷爆压工况下的应力分布做了校核，最大应力值远低于材料的屈服强度，保证长期运行下的结构可靠性，不会出现开裂、变形等失效问题。
