内燃机用多凸轮段传动凸轮轴结构

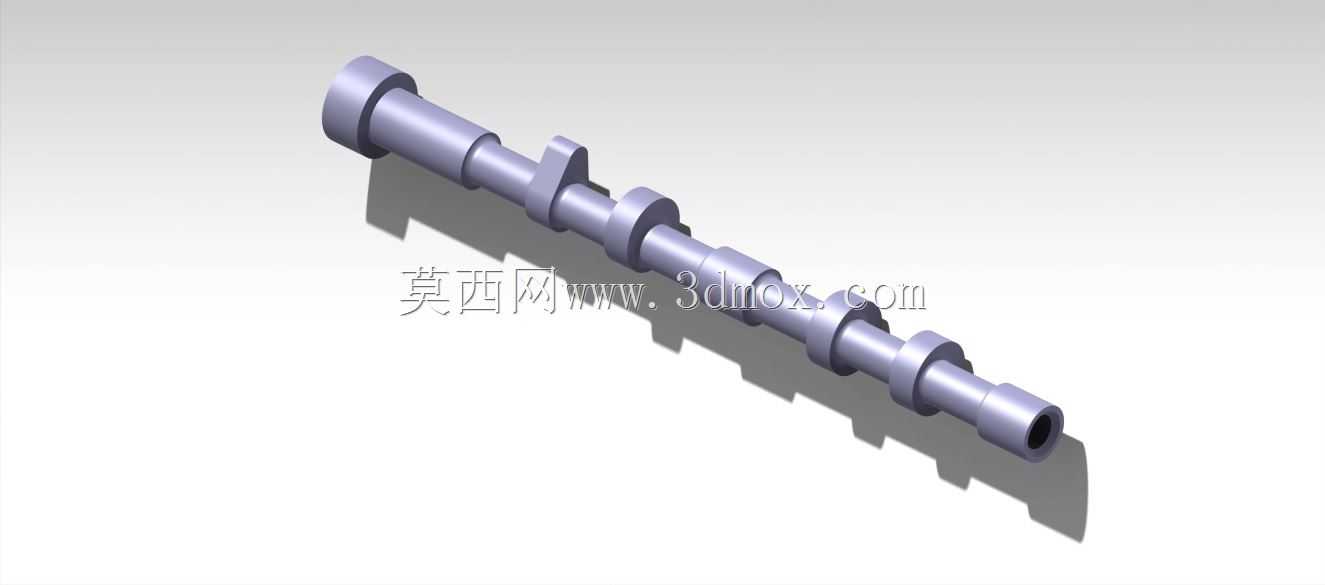

在往复式内燃机的配气机构中，凸轮轴是核心控制部件，直接决定进排气门的开启时序、升程曲线与开闭持续角，其型线精度与结构刚性直接影响发动机的充气效率、燃烧稳定性与运转平顺性。这款凸轮轴采用整体式轴身结构，沿轴向依次布置多组凸轮型面，相邻凸轮之间设置等直径轴颈段，用于匹配缸盖或缸体上的滑动轴承衬套，轴身两端分别设置定位轴段与驱动连接端，其中一端加工有内孔结构，可适配前端正时齿轮、链轮或凸轮轴位置传感器的信号触发轮安装需求。

从实际应用场景来看，这类多缸机用凸轮轴可适配直列四缸及以上排量的汽油机或柴油机，安装时需保证各凸轮型面的相位角与对应气缸的工作行程严格匹配，轴颈与轴承孔的配合间隙需控制在0.03-0.08mm区间，避免运转过程中出现轴系跳动导致的气门开闭时序偏差。设计阶段优先考虑轴身的扭转刚度，通过等直径轴颈的连续布置减少轴身的应力集中点，凸轮型面采用等加速-等减速运动规律设计，可有效降低气门落座时的冲击载荷，减少配气机构的异响与磨损。

轴身的轴向尺寸需匹配发动机缸盖的总长度，各凸轮的轴向位置需与对应气门的中心线严格对中，偏移量不得超过0.1mm，否则会导致气门杆侧磨、导管异常磨损等故障。凸轮基圆半径统一设定为r20，在保证凸轮与挺柱接触应力不超过材料许用值的前提下，尽可能减小基圆尺寸以降低配气机构的往复运动惯量，适配发动机高转速工况下的动态响应需求。轴身表面的凸轮型面需做淬火硬化处理，硬度达到HRC55-62，保证长期与挺柱接触摩擦下的耐磨性能，轴颈表面粗糙度需控制在Ra0.8以下，减少滑动轴承的运转阻力。

在设备实际运行过程中，凸轮轴通过正时机构与曲轴保持固定传动比，曲轴每运转两周，凸轮轴旋转一周，依次驱动各缸进排气门完成开启与关闭动作，型线的升程段设计需保证气门开启时的流通截面积满足发动机最大充气效率需求，缓冲段设计可消除配气机构的间隙冲击，避免气门在开启和落座瞬间产生过大的加速度。安装时需注意轴向定位，通过轴端的止推片控制凸轮轴的轴向窜动量在0.1-0.2mm之间，既避免轴系轴向窜动导致的相位偏差，也防止止推面过度磨损。

从建模逻辑来看，该模型先以旋转特征构建整体轴身的基础轮廓，再通过包覆或拉伸切除的方式生成各凸轮的型面特征，最后对轴端内孔、倒角等细节结构做细化处理，所有轴颈段保持同轴度公差在0.02mm以内，各凸轮型面相对于轴颈的位置度公差控制在0.05mm以内，完全符合实际加工的精度要求，可直接用于配气机构的运动仿真、干涉检查以及教学演示场景，帮助设计人员验证凸轮型线与气门运动规律的匹配性，也可作为轴类零件建模的参考案例。
