工业设备支撑方管焊接框架结构

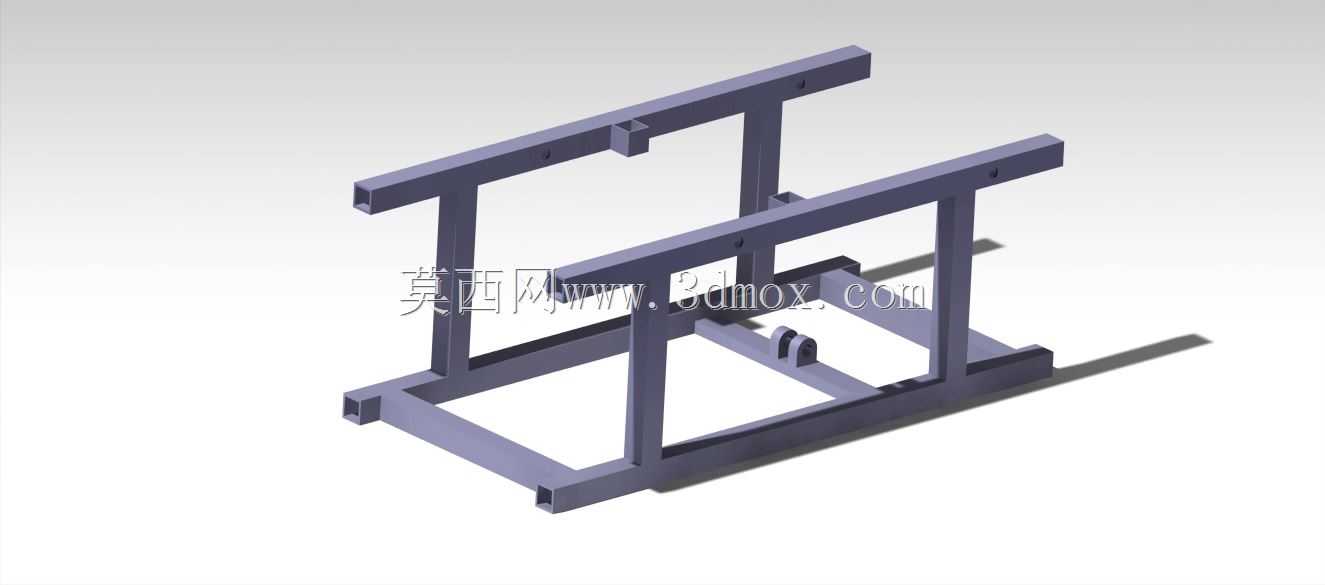

　　这款方管焊接成型的框架构件，多应用在中小型工业生产设备的主体支撑场景，常见于轻型输送线侧边承托架、小型工装定位台底座、非标检测设备的下部承载结构，也可作为独立工位物料暂存架的主体骨架使用，承担设备上部功能组件的全部静载荷与运行过程中的小幅动载荷，避免上部作业部件出现形变偏移。从结构设计逻辑来看，整体采用矩形截面型钢作为基础构件，上下两层平行布置的横向主梁承担主要的抗弯载荷，四根垂直布置的立柱作为传力路径，将上部载荷均匀传导至底部的框型底梁，底梁直接与地面安装脚垫或者设备调平脚座连接，保证整体放置的稳定性。底部框型结构的内侧预留了充足的安装空间，可容纳设备的电气控制元件、气动管路排布或者小型动力组件，不会出现构件干涉的问题。

　　上部两根平行主梁的侧面预留了多个安装孔位，可直接通过螺栓连接上部的功能面板、导轨安装座或者工件定位夹具，不需要后期在主梁上二次钻孔加工，减少现场装配的工作量。中间位置额外增设的横向加强筋，对应上部载荷的集中受力点，可避免主梁在长期载荷作用下出现下挠变形，提升整体结构的抗疲劳性能。构件上的小尺寸折弯固定座，用于安装线缆拖链、管路固定卡扣或者小型传感器支架，整合了附属组件的安装点位，不需要额外焊接附属支架。从安装边界来看，整体框架的长宽尺寸适配多数1.2米幅宽的轻型作业设备需求，底部四个支脚的安装孔位间距符合通用工业脚轮、调平地脚的安装标准，可直接替换同尺寸的铝型材机架，相比铝型材机架具备更高的焊接结构强度，

　　适合有小幅振动的作业场景使用。设计过程中充分考虑了焊接工艺的可行性，所有构件的拼接位置均采用直角对接，减少复杂坡口加工的工序，普通二氧化碳气体保护焊即可完成全部焊接作业，焊后经过时效处理再进行整体机加工，保证各安装面的平面度与孔位精度，避免焊接应力导致的后期结构变形。框架的整体高度适配人工站立作业的工位高度，不需要额外增设增高座，操作人员在工位旁作业时，框架下部的镂空空间可容纳腿部放置，提升长时间作业的舒适度。上部主梁的截面选型经过载荷校核，在承担额定上部载荷时，主梁的最大挠度控制在允许范围内，不会影响上部安装的精密组件的运行精度。垂直立柱与上下主梁的连接位置均采用满焊工艺，连接强度满足设备起吊运输过程中的载荷要求，不会出现焊缝开裂的问题。底部框型梁的下表面预留了脚垫安装的沉孔位置，安装调平脚后可对整体框架的水平度进行微调，适配地面不平整的车间安装环境。
