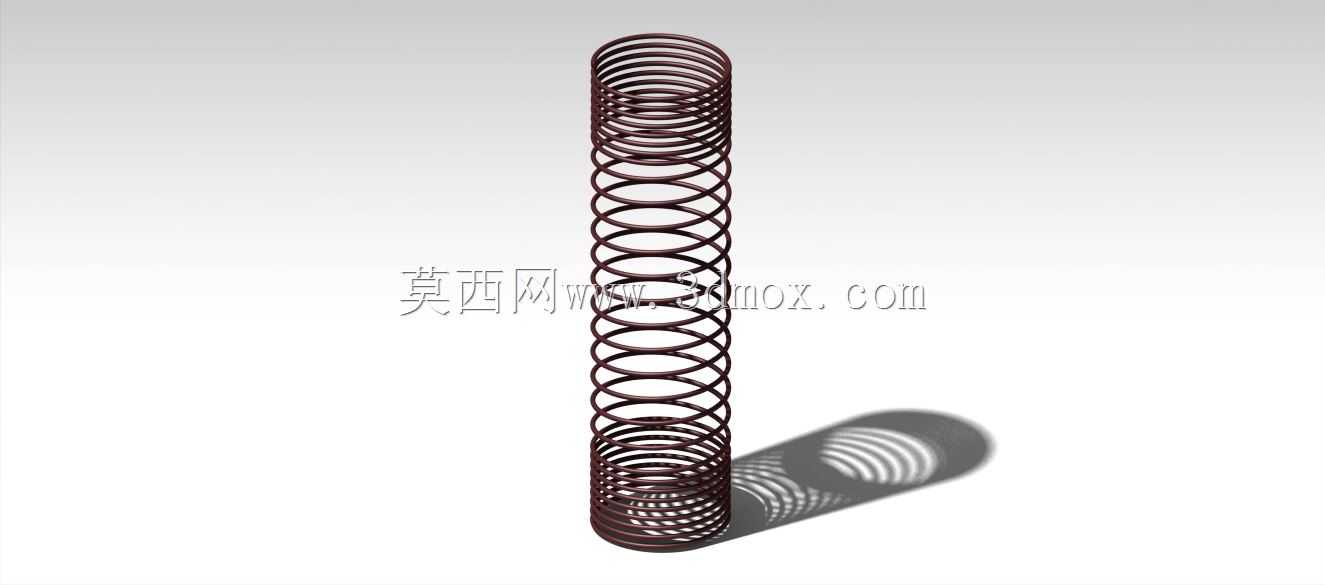

等节距圆柱螺旋压缩弹簧三维结构

　　在各类机械结构的设计选型中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性储能元件，从常规的工装夹具、自动化输送线的缓冲限位结构，到小型机电设备的复位机构、阀门类产品的压力调节组件，甚至是民用五金、家电产品的开合结构中，都能见到这类零件的身影。这类弹簧的核心作用，是在承受轴向压力时产生弹性变形，将外部施加的动能或压力转化为弹性势能存储，在外力撤除后依靠自身弹性恢复原有形状，从而实现缓冲、复位、储能、测力、调节压力等多种功能。

　　从设计思路来看，这款等节距圆柱螺旋压缩弹簧采用了等直径圆形截面簧丝绕制，整体为等外径圆柱结构，两端做了并圈磨平处理，这是压缩弹簧最常用的端部处理方式——并圈部分不参与工作变形，主要作用是保证弹簧在安装后端面平整，受力时不会出现偏斜、侧移的问题，避免弹簧在压缩过程中发生失稳弯折，有效提升弹簧工作时的受力均匀性。簧丝的直径、弹簧中径、有效圈数、自由高度这几个核心参数，是决定弹簧刚度、极限压缩量、最大承载力的关键，设计时需要结合实际安装空间的边界尺寸、工作行程要求、需要提供的弹力大小来匹配计算，比如在需要较大缓冲行程的场景下，会选择更大的自由高度与更多的有效圈数，降低弹簧刚度，让弹力变化更平缓；而在需要提供较大支撑力、安装空间受限的场景下，则会选用更粗的簧丝、更小的中径，提升弹簧刚度，保证在较小压缩量下就能提供足够的弹力。

　　在实际安装使用时，这类弹簧通常需要配套导杆或者安装在导向套内，避免弹簧在压缩过程中出现径向偏移，尤其是长径比偏大的弹簧，如果没有导向结构，受压时很容易出现侧向弯曲，导致弹力输出不稳定，甚至出现簧圈错位、永久变形的问题。安装时需要预留足够的压缩行程，要保证弹簧在最大工作载荷下的压缩量不会超过其极限压缩量，也就是不能让有效圈之间完全并紧，否则会导致簧丝承受的应力超过材料的屈服极限，出现塑性变形，失去弹性功能。弹簧的材料选择也需要结合使用场景确定，常规常温无腐蚀的工况下多采用碳素弹簧钢丝，成本低、强度足够；在有腐蚀环境的场景下需要选用不锈钢丝，在高温工况下则要选用合金弹簧钢，保证不同环境下弹簧的力学性能稳定。

　　从结构细节来看，这款弹簧的节距均匀，簧圈之间的间隙在自由状态下保持一致，这保证了在整个工作压缩行程中，弹簧的刚度保持线性，弹力随压缩量的变化呈稳定的线性关系，方便设计人员在做结构计算时精准预判弹力输出，不需要额外考虑非线性刚度带来的参数偏差。两端磨平的端面与弹簧轴线保持垂直，垂直度偏差控制在合理范围内，安装后弹簧两端能够与安装基面完全贴合，不会出现局部点接触导致的应力集中问题，有效延长弹簧的疲劳寿命。在做三维建模时，这类弹簧的建模需要准确还原簧丝的螺旋扫掠路径，保证每一圈簧丝的直径、节距一致，端部并圈部分的过渡要自然，磨平端面的处理要符合实际加工的形态，这样在后续做装配干涉检查、运动仿真时，才能准确模拟弹簧在压缩过程中的形态变化，避免出现仿真结果与实际装配不符的问题。

　　在设备维护与选型替换时，这类弹簧的替换需要严格匹配原有弹簧的簧丝直径、外径、自由高度、有效圈数参数，不能随意更换参数差异过大的弹簧，否则会导致整个机构的受力状态改变，比如弹力过大可能会导致机构无法正常动作，甚至损坏相关配合零件，弹力过小则会导致缓冲、复位功能失效，影响设备的正常运行。安装前需要检查弹簧的端面是否平整、簧圈有没有磕碰变形、表面有没有裂纹等缺陷，避免安装带缺陷的弹簧导致工作过程中突然断裂失效。
