直列四缸往复式内燃动力机构

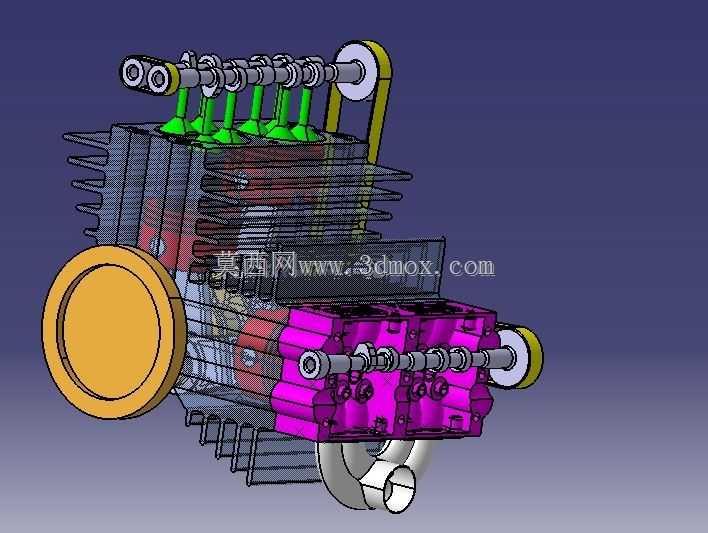

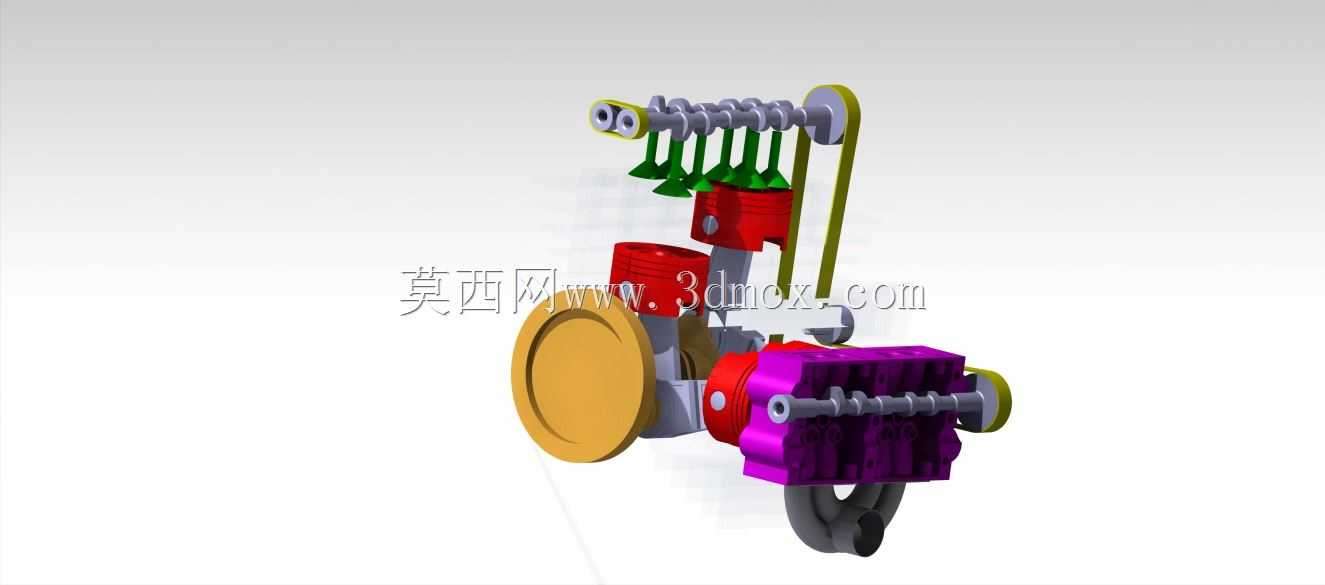

　　这套直列四缸动力机构的三维结构，完整还原了往复式内燃机核心的运动传递逻辑，从前端轮系到缸盖配气、缸内曲柄连杆的所有配合关系都做了等比例还原，没有做简化省略，不管是做教学演示还是结构原理验证都能直接用。日常做动力总成匹配的时候，最先要卡的就是安装边界，这套机构的整体轮廓顺着曲轴轴向排布，四个气缸呈直列一字排开，宽度方向只需要覆盖单缸缸径加上两侧正时侧、飞轮侧的附属结构余量，相比V型排布的动力机构横向占用空间更小，对于前置前驱的家用乘用车型、小型非道路工程机械的动力舱布置非常友好，不需要在舱体内做额外的避让结构设计，能给冷却系统、进排气布局留出更多调整空间。从功能实现逻辑来看，这套结构把内燃机的两个核心运动链路做了完整呈现：

　　下部的曲柄连杆机构负责把活塞往复的直线运动转化为曲轴的旋转扭矩输出，前端带轮可以外接发电机、水泵、空调压缩机这类附属耗功部件，后端飞轮端用来对接传动系统，把动力传递给后续的变速、行走机构；上部的配气机构通过顶置凸轮轴驱动进排气门做规律的开闭动作，配合正时传动带的同步传动，能精准保证每个气缸的进排气时机和活塞运动行程完全匹配，不会出现气门撞活塞的干涉问题，这也是做内燃机结构设计时最核心的校验点。做这套结构建模的时候，首先要确定的是曲柄连杆的运动行程参数，曲轴的曲柄半径直接决定活塞的上下止点距离，也就是单缸的工作排量，连杆长度的选取要兼顾活塞侧压力和整体高度，太长会抬升整个缸体的重心，太短则会加大活塞对缸壁的侧向敲击力，

　　加剧运行过程中的磨损；配气机构部分，凸轮轴的凸轮型线要和气门弹簧的刚度做匹配，保证气门开闭过程中不会出现飞脱、落座冲击过大的问题，正时传动的带轮传动比严格按照2:1设置，确保曲轴转两圈、凸轮轴转一圈的正时关系，和四冲程发动机的工作循环完全对应。安装边界上，缸体侧面的安装支脚位置、缸盖上部的气门室盖安装平面、曲轴两端的轴伸尺寸都做了符合通用装机要求的预留，对接变速箱的飞轮壳连接面、前端附件轮系的安装位都保留了标准接口尺寸，不管是做整机的装配仿真，还是单独拆解做零部件的受力分析，都能直接提取对应的配合面做约束设置。实际应用场景里，这类直列四缸动力结构是目前民用动力领域应用最广的构型，小到家用乘用车的动力单元，大到小型工程机械、

　　固定式发电机组的动力源，都大量采用这种排布形式，相比三缸结构它的运转平顺性更好，四个气缸的做功行程依次错开，曲轴输出的扭矩波动更小，不需要额外加平衡轴就能把怠速振动控制在可接受的范围内，相比六缸及以上的多缸结构，它的零部件数量更少，整体重量更轻，后期维护的成本也更低。建模过程中所有运动副的配合关系都按照实际装配要求设置，活塞和缸壁的滑动配合、连杆和曲轴曲柄销的转动配合、凸轮轴和缸盖轴承座的转动配合、气门和气门导管的滑动配合都做了正确的约束，直接导入运动仿真模块就能模拟完整的工作循环，观察各个部件在不同曲轴转角下的位置关系，排查运动干涉风险，对于刚接触内燃机结构的设计人员来说，能非常直观地理解各个系统之间的协同工作逻辑，不用再对着二维图纸脑补空间运动关系。另外这套结构的进排气道、冷却水道的预留位置也做了体现，缸体和缸盖内部的水流通道走向符合常规的冷却回路设计，能保证各个气缸的冷却均匀性，不会出现局部过热导致的缸体变形问题，排气侧的排气歧管安装面也做了平面度预留，对接排气后处理系统的时候不需要额外做转接面的调整。
