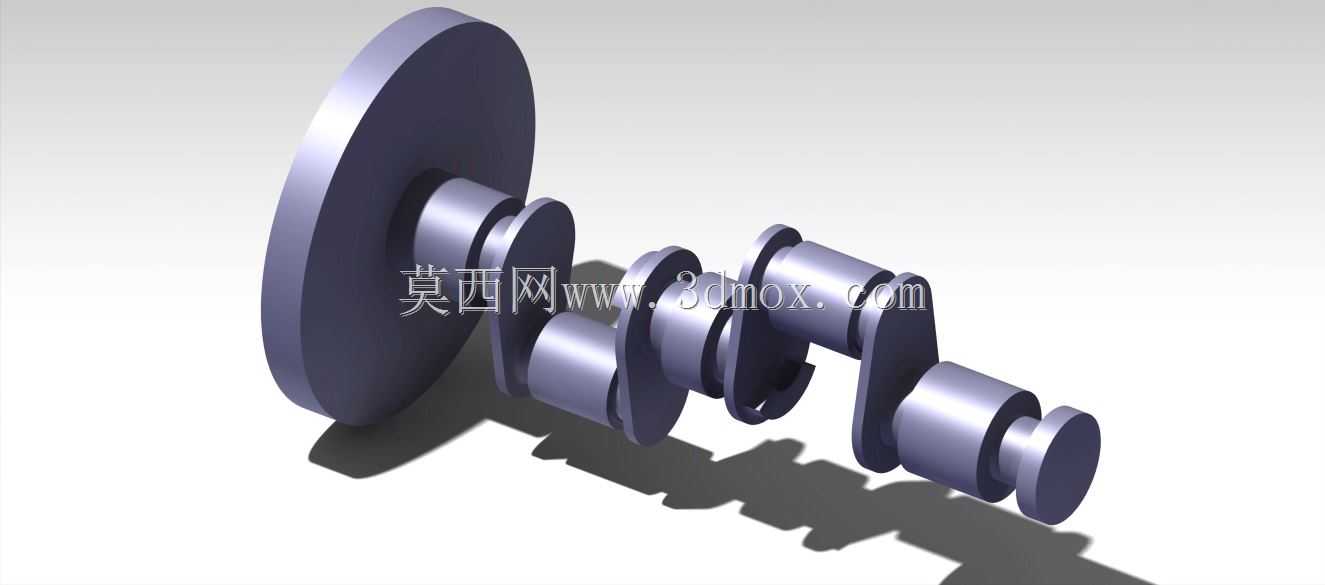

四缸发动机曲柄连杆机构曲轴结构

项目分类:发动机 发布时间:2021-10-21 ID:333358
  • 四缸发动机曲柄连杆机构曲轴结构

  在往复式内燃机的动力传递链路里,曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载构件,这款四缸机型配套的曲轴结构,在设计阶段就需要兼顾动平衡精度、轴颈耐磨性能、曲柄臂强度储备三个核心指标,同时要匹配整机的安装边界与周边附件的避让空间。从实际装机场景来看,这类曲轴主要适配直列四缸四冲程内燃机,常见于民用乘用车、小型工程机械、固定式发电机组的动力单元,工作过程中需要持续承受活塞连杆组传递的爆发压力冲击,以及高速旋转下的交变弯曲、扭转载荷,因此结构设计上的每一处细节都直接关系到整机的运行寿命与NVH表现。

  从结构布局来看,这款曲轴采用全支承设计,相邻两个曲柄销之间都设置有主轴颈,通过主轴承盖固定在缸体的主轴承座上,相比非全支承结构,全支承布局的曲轴抗弯刚度更高,能有效降低高转速下的轴颈挠曲变形,减少主轴承的偏磨风险。四个曲柄销按照1-3-4-2的点火间隔角错开180度布置,保证四缸机的做功间隔均匀,每180度曲轴转角就有一个气缸进入做功行程,让动力输出的平顺性更优,同时平衡重的设置完全匹配各曲柄连杆机构的旋转质量与往复运动一阶质量,在曲轴动平衡工序中能减少去重余量,提升生产加工的效率。

  设计过程中,轴颈的尺寸参数需要和轴瓦的承载能力做匹配,主轴颈与曲柄销的直径比例经过反复校核,既保证足够的承压面积降低比压,又不会因为轴颈过粗导致连杆大头的尺寸过大、增加整机的整体高度。曲柄臂的外形采用椭圆形过渡,而非直角结构,目的是降低应力集中系数,避免在交变载荷作用下曲柄臂与轴颈连接的圆角位置出现疲劳裂纹,所有轴颈与曲柄臂连接的位置都设计有沉割圆角,并且在精加工阶段做滚压强化处理,进一步提升圆角位置的疲劳强度。曲轴的前端预留有正时齿轮、皮带轮、扭转减振器的安装轴段与键槽,后端设置有飞轮连接法兰与油封轴颈,安装时需要保证前端正时结构的相位对准,后端飞轮的螺栓拧紧力矩符合工艺要求,同时油封轴颈的表面粗糙度要控制在合理范围,避免运行过程中出现机油渗漏的问题。

  从安装边界来看,这款曲轴的轴向定位设置在中间主轴颈位置,通过止推片控制曲轴的轴向窜动量,窜动间隙控制在合理的工程范围内,既避免热膨胀导致曲轴卡滞,又不会因为间隙过大产生轴向撞击异响。润滑油道采用斜向贯通设计,主油道的机油从主轴颈内部的油孔输送到曲柄销位置,为连杆轴瓦提供持续的压力润滑,油孔的开口位置特意避开轴颈的主要承载区,防止油孔边缘出现应力集中,同时油孔口做倒角处理,避免安装轴瓦时刮伤轴瓦合金层。在实际选型匹配时,需要确认曲轴的总长度、主轴颈中心距、曲柄销的偏心距(即行程参数)和原机设计完全一致,否则会出现压缩比变化、活塞碰气门、运动件干涉等严重故障,另外平衡重的外圆尺寸需要和缸体内部的避让空间做核对,避免曲轴旋转时平衡重碰撞缸体曲轴箱内壁或者机油泵、挡油板等周边附件。

  在三维建模过程中,这类轴类零件的建模需要优先保证各轴颈的同轴度、曲柄销的角度位置精度,所有圆角、倒角、油孔等细节特征不能省略,因为这些特征直接影响后续的有限元强度分析、动平衡仿真的计算准确性,很多初学者建模时容易忽略圆角和油孔的细节,导致仿真计算的应力结果和实际情况偏差很大,无法给结构优化提供有效参考。另外建模时需要注意各轴段的尺寸公差、形位公差的标注逻辑,主轴颈的圆柱度、各主轴颈之间的同轴度、曲柄销与主轴颈的平行度都是加工过程中需要严格控制的精度指标,这些精度如果达不到设计要求,装机后会很快出现轴瓦烧蚀、曲轴断裂、发动机异常振动等故障。
