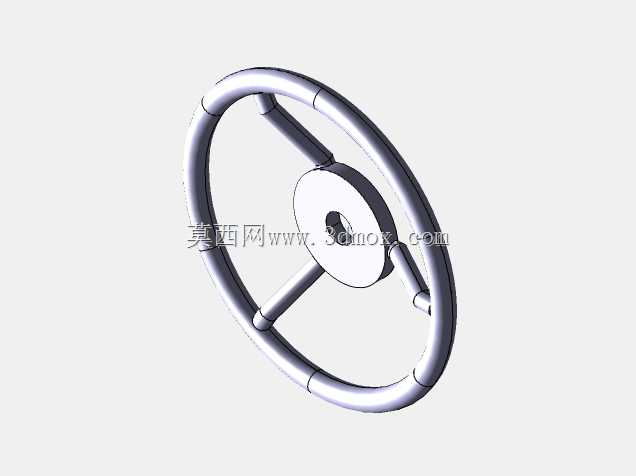

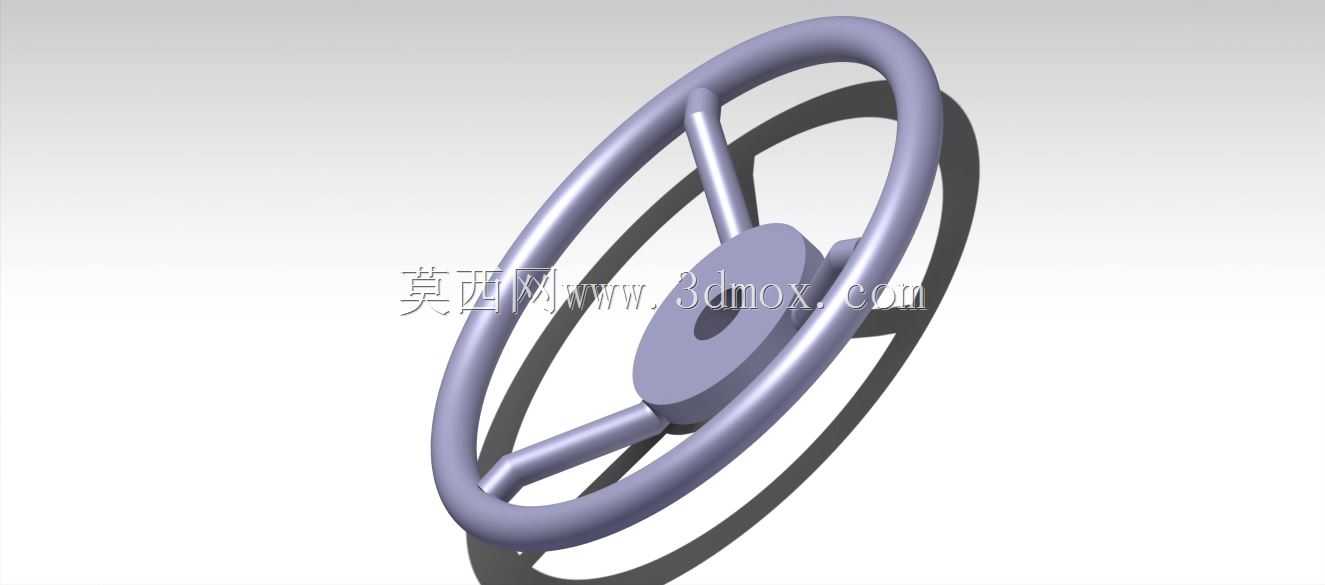

三辐式手轮转向操控结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:333393
  • 三辐式手轮转向操控结构设计
  • 三辐式手轮转向操控结构设计

在各类需要手动转向调节的工业设备、小型运载机具的操控系统中,这类三辐式轮状操控件是直接承接操作人员施力、传递转向扭矩的核心交互部件,不同于乘用车辆上包覆软性材质的乘用方向盘,这类纯金属结构的操控轮更多面向工业场景的高频、重载操控需求,整体结构没有多余的装饰性设计,所有几何特征都围绕受力传递、握持舒适度、安装适配性三个核心目标展开。从结构布局来看,轮缘采用等直径的圆环形截面设计,环形轮廓的曲率经过反复校核,既保证操作人员单手握持转动时的贴合度,也能在双手交替打轮时提供连续顺滑的握持支撑,不会出现棱角硌手或者截面突变带来的握持滑脱问题。三根辐条采用等角度120度分布的布局,从中心轮毂位置向外平滑过渡连接到轮缘内侧,辐条的截面采用带圆角的类椭圆造型,既保证足够的抗弯抗扭截面模量,在操作人员施加切向力转动轮体时不会出现辐条弯折变形,也能避免锐边带来的操作划伤风险,其中一根辐条特意做了轻微的弯折角度设计,并非完全直连轮缘与轮毂,这个细节是为了在轮体转动到特定角度时,给操作人员的手部留出足够的避让空间,避免轮缘靠近安装基座时夹手。中心的轮毂部分是整个部件的扭矩传递核心,中心开设的安装孔用于和下方的转向轴配合,孔的公差带按照过渡配合设计,既保证装配时能够顺利套入轴体,也能在键连接的辅助下传递足够的转向扭矩,不会出现轮体与转轴相对空转的问题,轮毂的端面做了加厚处理,在锁紧螺母压紧时能够提供足够的承压面积,避免长期交变受力下轮毂端面出现压溃变形。从安装边界来看,这类操控轮的安装空间需要预留出大于轮缘外径的转动避让空间,轮体后方与安装基座之间需要留出不小于辐条厚度的间隙,保证转动过程中不会和周边的仪表、操控按钮、设备壳体发生干涉,安装轴的伸出长度需要匹配轮毂的轴向厚度,保证锁紧后轮毂端面能够完全贴合轴肩,不会出现轴向窜动。在实际应用场景中,这类结构既可以用在小型工业牵引车、场内转运电瓶车的转向系统上,替代结构更复杂的乘用方向盘,满足厂区内低速运载的转向操控需求,也可以用在机床、工业阀门、输送线张紧机构的手动调节端,作为大扭矩手动调节的施力部件,相比直柄式手轮,这种环形三辐结构能够提供更大的力臂,操作人员只需要施加较小的握持力就能输出足够的调节扭矩,大幅降低长时间操作的疲劳感。设计过程中需要重点考量受力路径的合理性,操作人员施加在轮缘上的切向力会通过三根辐条均匀传递到中心轮毂,再通过轮毂与转轴的配合传递到下游的转向或者调节机构,因此辐条与轮缘、辐条与轮毂的连接位置都做了大圆角过渡处理,避免应力集中带来的结构断裂风险,长期承受交变载荷的工况下,这种圆角过渡能够大幅提升部件的疲劳寿命,不会在连接位置出现裂纹扩展。轮缘的直径设定也经过实际操作验证,直径过小会导致力臂不足,操作时需要施加更大的力,直径过大则会占用过多安装空间,转动时需要操作人员手臂移动更大的范围,当前的直径尺寸平衡了操作力需求与空间占用要求,适配大多数站式操作的工业设备操控高度,操作人员自然站立时手臂弯曲即可轻松握持轮缘完成转动操作,不需要过度抬臂或者俯身。表面处理上整体采用均匀的金属喷塑或者氧化处理,既提升金属基材的防锈耐腐蚀能力,也能在握持时提供足够的摩擦力,即使操作人员手上沾有少量油污或者切削液,也能稳定握持轮体不会滑脱,不会因为表面过于光滑导致操作时施力不稳。
