涡轮式流体叶轮精密结构设计

　　这类带空间扭曲叶片的轮式结构，常作为流体做功核心部件嵌入离心式流体设备内部，日常接触的通风换气设备、中小型增压送风系统、低粘度流体输送装置里都能见到同构型部件的身影，实际运行时轮盘带动叶片高速旋转，通过叶片型面的连续导向作用，持续对进入叶道的介质施加动能，完成介质的压力提升与定向输送，是流体机械里直接决定能效比的核心做功单元。

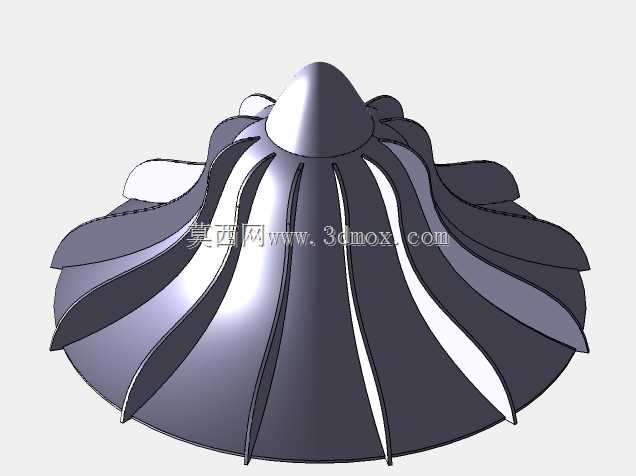

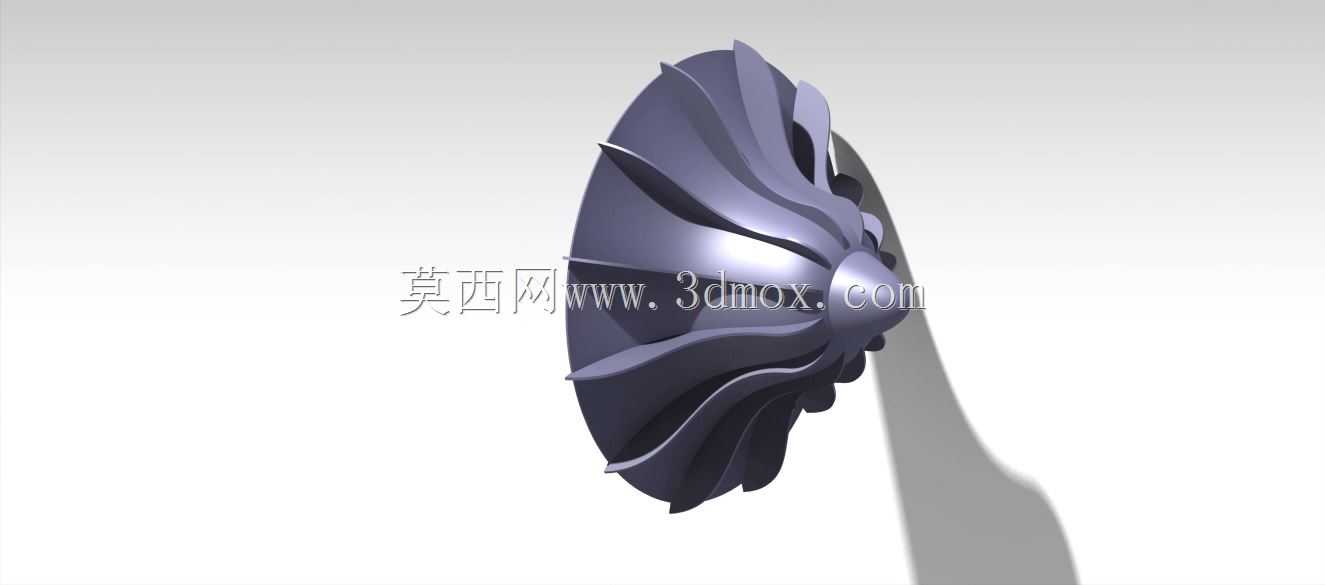

　　从结构设计逻辑来看，整个部件以中心轮毂为装配基准，所有叶片沿轮毂周向均匀阵列分布，叶片型面采用空间自由曲面设计，从轮毂侧的根部到轮缘侧的端部，叶片的安装角、曲率半径沿径向连续平滑过渡，不存在型面突变的折角，这种设计能最大程度减少介质在叶道内的流动分离损失，避免局部涡流产生的气动噪声与能量耗散。靠近介质入口的轮毂端做了圆弧导流帽造型，没有尖锐的直角结构，能引导进入叶道的介质平滑分流到各个叶片间的流道内，降低入口处的介质冲击损失。叶片的厚度从根部到轮缘逐渐减薄，根部保留足够的结构厚度来承载高速旋转产生的离心力与介质交变载荷，轮缘处减薄则能减少叶顶间隙的泄漏损失，同时控制整个部件的转动惯量，降低驱动端的启动负载。

　　在安装边界与尺寸适配层面，该部件中心预留了与驱动轴配合的安装孔位，可通过键连接、过盈配合或者锁紧螺母的方式与驱动轴实现刚性固定，装配时需要保证轮盘端面与驱动轴轴线的垂直度，避免高速旋转时产生额外的不平衡量。部件的径向最大尺寸为r20，也就是轮缘处的回转半径为20mm，整体轴向尺寸紧凑，安装时需要在轮缘与设备壳体之间预留均匀的微小间隙，间隙值通常控制在0.2-0.5mm区间，间隙过大会导致介质从叶顶泄漏降低做功效率，间隙过小则容易在高速旋转时因为部件的微小形变、轴系窜动出现刮蹭壳体的故障。

　　实际工程应用中，这类小尺寸叶轮多用于小流量高压力的流体工况，比如小型设备的散热送风系统、精密仪器的气路增压单元、小型流体输送泵的做功端，设计阶段需要做动平衡校正，将剩余不平衡量控制在对应转速等级的允许范围内，避免运行时产生振动传导到整机，影响设备的运行稳定性与使用寿命。叶片的曲面加工精度直接影响部件的实际运行效率，建模时需要保证每个叶片的型面一致性，周向阵列的角度偏差控制在极小范围内，否则会导致各个叶道的介质流量分配不均，产生额外的脉动载荷。整个部件的结构没有多余的冗余设计，所有型面都服务于介质流动与结构承载的需求，轮毂与叶片的过渡位置做了圆角处理，减少应力集中，避免高速旋转时在根部位置出现疲劳断裂的问题。
