曲线曲率连续性差异可视化分析案例

　　在机械结构的曲面类零部件设计环节，曲线连接质量直接决定后续曲面生成的顺滑度，最终影响产品的气动性能、装配贴合度以及外观质感，很多刚接触三维建模的设计人员容易混淆切线连续与曲率连续的实际差异，在做连接边界处理时仅满足G0位置连续或G1切线连续的要求，忽略曲率过渡的突变问题，导致后续生成的曲面在做反光校验、加厚抽壳或者数控加工路径生成时出现意料之外的缺陷。这个曲率分析案例就是针对两类常见曲线连接方式做的可视化对比，通过CATIA软件的曲率梳（也就是行业内常说的豪猪分析）功能，把肉眼难以分辨的曲率变化以放射状梳线的形式直观呈现出来，方便设计人员快速判断连接位置的连续性等级。从实际工程应用场景来看，这类曲率校验方法覆盖了从消费电子产品外壳、

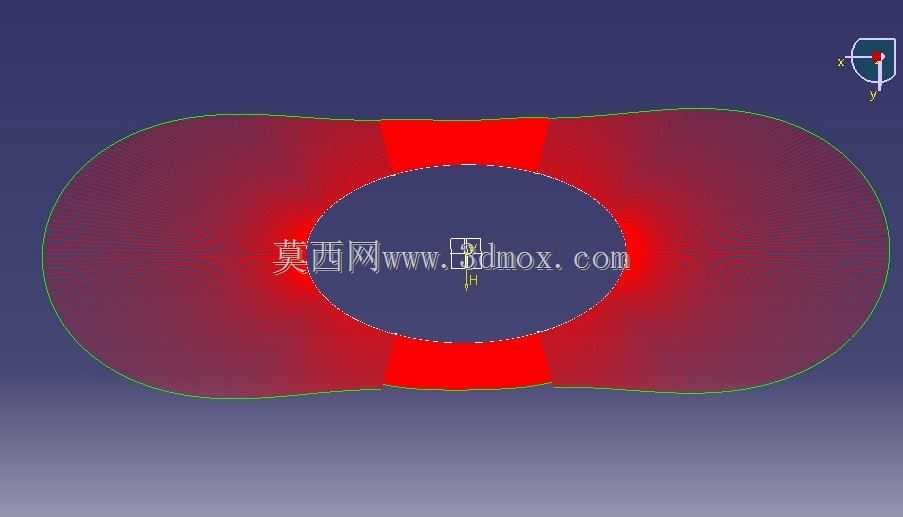

　　汽车覆盖件、流体通道内壁到高端装备密封接触面的全品类曲面设计流程，比如在设计离心泵的叶轮叶片型线时，如果叶片前缘和主体型线仅做到切线连续，曲率突变位置会在流体高速流经时产生局部涡流，直接拉低泵组的运行效率，还会加剧局部气蚀损伤；在做汽车外覆盖件的A级曲面构建时，相邻曲面的连接边界必须达到G2及以上曲率连续，否则车身喷漆后在自然光下会出现明显的光影弯折，无法满足外观质量要求。从分析结果的呈现来看，图中红色高亮区域就是曲率出现突变的位置，对应仅做到切线连接的曲线段，这类位置的曲率梳线会出现明显的长度跳变，而达到曲率连续的连接位置，曲率梳线会沿着曲线走向顺滑过渡，没有突兀的长度落差。在实际建模操作中，

　　做曲线连接校验时首先要确定产品的功能需求，并非所有连接位置都需要追求最高等级的曲率连续，比如设备内部的非接触面、结构支撑件的棱边，做到切线连续就足以满足使用要求，盲目追求G2甚至G3连续反而会增加建模调整的工作量，还可能导致后续参数化修改时出现特征失败；但对于涉及流体流动、外观反光、密封贴合的曲面边界，必须在草绘阶段就通过曲率梳工具逐段校验，避免等到曲面生成、甚至出图加工阶段才发现连续性缺陷，造成不必要的返工。做这类曲率分析时还要注意分析参数的设置，曲率梳的缩放比例要调整到合适区间，比例过大会放大微小的曲率波动，让设计人员误判连续等级，比例过小则会掩盖真实的曲率突变点，通常的操作习惯是先将缩放比例调到较大值排查明显的曲率跳变，

　　再逐步缩小比例观察过渡段的顺滑程度，同时要结合产品的实际尺寸公差要求设定曲率偏差的允许阈值，不需要追求理论上的绝对零偏差，只要曲率变化量在加工精度和使用要求的允许范围内即可。从安装边界和尺寸适配的角度来说，这类曲线曲率校验的结果会直接影响后续零部件的配合公差设定，比如两个需要密封贴合的曲面法兰，如果连接位置存在曲率突变，安装时密封件会在突变位置出现压缩量不均的问题，要么压装过严加速密封件老化，要么压合不足出现泄漏，在校验阶段就把曲率过渡调整到符合设计要求的区间，能大幅减少后续试装阶段的调整工作量。另外在做数控加工的刀路规划前，对加工轮廓的曲线做曲率分析也是必要环节，曲率突变位置会导致刀具进给方向出现骤变，轻则在加工表面留下刀痕，重则造成刀具崩损，提前通过曲率梳识别出这些位置，就可以在刀路设置时对突变段做进给速度优化或者圆弧过渡处理，提升加工质量和刀具使用寿命。很多设计人员在做曲线构建时习惯直接用自动连接功能，很少逐段检查曲率连续性，往往在后续环节出现问题才回头排查草绘缺陷，把曲率分析作为草绘完成后的常规校验步骤，能有效提升整体建模效率，减少跨环节的问题追溯成本。
