上升排水器用钣金承载金属板结构

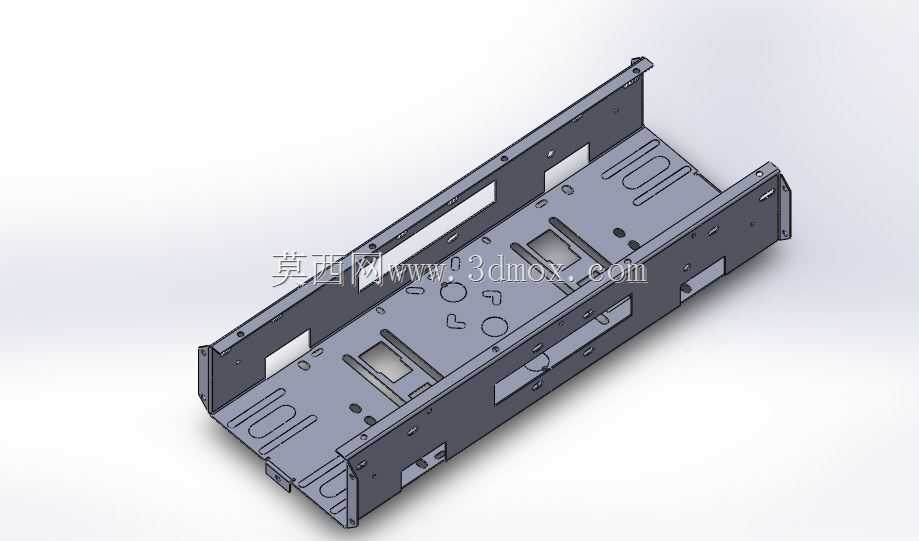

在楼宇给排水、商用厨卫排水、工业厂区废水收集输送的场景里，上升式排水器承担着低位积水抬升排放、避免管路倒灌的核心作用，而本次涉及的金属板构件，是这类排水器内部承载核心泵组、导流组件的主安装基座，直接决定设备长期运行的结构稳定性与装配精度。从实际装配逻辑来看，该金属板采用一体化钣金折弯成型工艺，整体为长条形槽式结构，两侧向上翻折形成限位侧壁，既可以作为内部组件的安装定位基准，也能在设备运行时阻挡管路溢水溅入设备电控区域，同时翻边结构自带的结构加强属性，可大幅降低薄板件在长期承重、设备振动工况下的形变量。板体表面分布的多组不同规格开孔，分别对应泵体固定螺栓穿装、液位传感器走线、导流管路避让、卡扣定位的功能需求，其中长圆形腰型孔的设计，是为了抵消不同批次冲压件的成型公差，允许装配时对组件位置进行微调，避免硬装配导致的组件应力变形；圆形定位孔则采用高精度冲压成型，作为整个装配流程的基准孔，保证泵轴与排水管路的同轴度，减少运行时的偏磨振动。设计阶段首先要匹配排水器的额定提升流量对应的泵组重量，选定板材厚度时既要避免过薄导致承重不足产生共振，也要避免过厚造成材料浪费、整体设备重量超标，板体上的凹凸压筋结构并非装饰性设计，而是通过局部冷压变形提升板材的截面惯性矩，在不增加板材厚度的前提下提升整体抗弯强度，对应设备吊装、运输过程中的磕碰、挤压工况，减少构件变形概率。从安装边界来看，该金属板的整体长度需匹配排水器外壳的内部安装卡槽尺寸，两侧翻边的高度需低于外壳内部的安全液位线，避免溢水没过板体浸泡接线部位，板体两端的折弯挂耳是整个构件的主固定点位，挂耳上的安装孔位与外壳内部的预埋螺母一一对应，装配时无需额外焊接固定，仅需螺栓锁紧即可完成基座安装，大幅提升产线装配效率。实际运维场景中，这类钣金基座的表面做了电泳防锈处理，可长期耐受排水环境下的潮湿、弱腐蚀工况，避免长期使用后锈蚀脱落导致组件移位，板体上预留的镂空区域除了走管走线，还可作为溢水的导流通道，当泵组密封出现少量渗漏时，积水可通过镂空区域直接流入设备底部的集水凹槽，触发液位告警，不会积存在板体表面浸泡组件。不同于普通设备的安装平板，该金属板在靠近排水出口的位置做了局部下沉压型，刚好匹配止回阀的安装轮廓，可对止回阀进行径向限位，避免排水压力波动时止回阀产生移位、密封失效的问题，板体边缘的所有开孔都做了翻边钝化处理，一方面消除冲压毛刺避免装配时划伤操作人员，另一方面翻边结构可提升开孔处的结构强度，避免走线时割破线缆绝缘层造成短路隐患。在批量生产的工艺适配性上，该构件的所有折弯角度、开孔位置都匹配常规数控冲床、数控折弯机的加工行程，无需定制特殊刀具即可完成加工，有效控制量产阶段的加工成本，板体上的定位标记点是为了适配自动化产线的视觉定位需求，可实现机器人自动抓取上料、自动装配，减少人工定位的误差。从设备全生命周期的维护角度来看，该金属板作为统一的安装基座，所有内部功能组件都直接固定在板体上，检修时仅需拆下两端挂耳的固定螺栓，即可将整个内部组件连同基座一同抽出，无需在狭小的外壳内部逐个拆解零件，大幅降低现场运维的操作难度，板体表面的平整区域还可粘贴设备铭牌、运维标识，方便后期巡检时快速核对设备参数。
