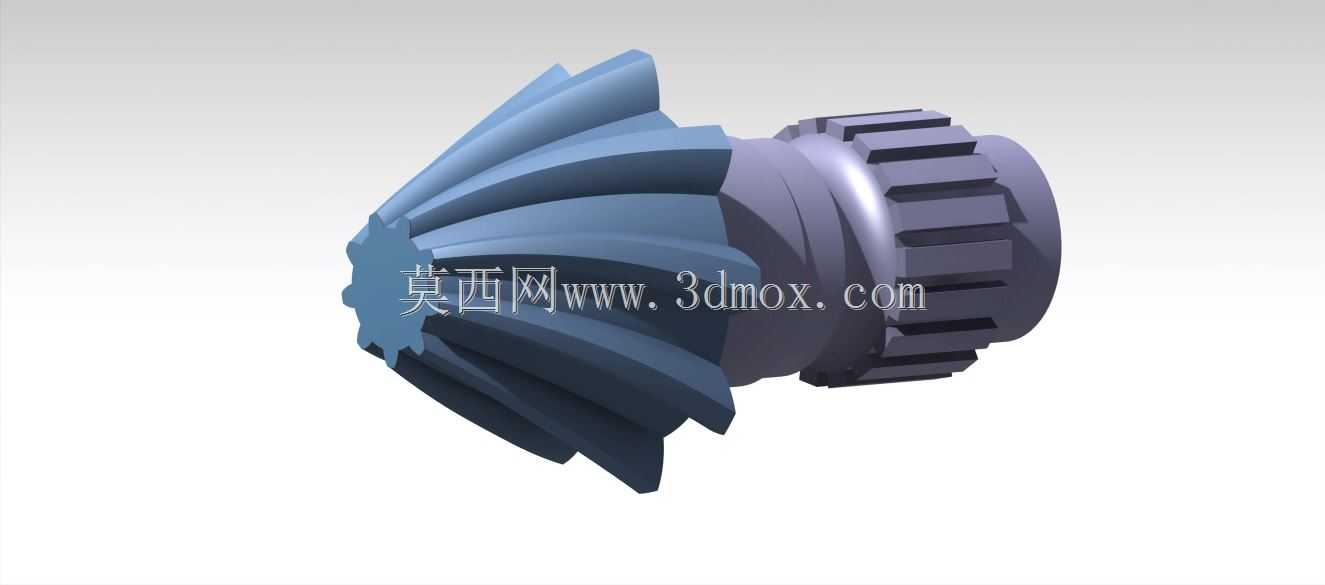

在重载传动系统的布局里,这类带集成花键座的弧齿锥齿轮,常出现在需要相交轴动力换向的工况节点,比如小型工程机械的行走驱动分动箱、农用机具的动力输出转角模块、船舶辅机的转向传动单元,核心作用是在两轴呈90度交错的布局下,完成扭矩的转向传递,同时依托弧齿的啮合特性,抵消部分传动过程中的轴向冲击载荷。从实际使用场景来看,这类锥齿轮的安装边界需要严格匹配对接轴的花键规格,齿轮根部的轴段做了等直径的外花键结构,齿形为渐开线花键,安装时不需要额外的键槽定位,直接将花键段推入对接的内花键座,靠端面的轴肩完成轴向限位,配合轴端的锁紧挡圈就能实现轴向固定,相比平键连接的锥齿轮,这种集成花键的结构能承受更大的瞬时冲击扭矩,不会出现平键剪切断裂的问题,
适合频繁正反转的传动工况。设计这类齿轮的时候,首先要确定的是相交轴的传动比,根据输入端的额定扭矩、输出端的负载转速,匹配对应的齿数,齿部采用弧齿结构而非直齿,核心是因为直齿锥齿轮啮合时是全齿长瞬间接触,传动过程中冲击噪音大,承载能力弱,而弧齿锥齿轮的齿线是弧形,啮合过程是从齿端逐步过渡到全齿接触,重合度更高,传动更平稳,能承受的额定扭矩比同模数的直齿锥齿轮高出30%左右。齿部的背锥角度需要和配对齿轮的节锥角度严格匹配,安装距的公差要控制在0.02mm以内,否则会出现齿面接触区偏移,要么是齿顶接触导致局部应力集中断齿,要么是齿根接触加剧磨损,大幅缩短齿轮的使用寿命。齿轮的轮毂部分做了加厚设计,
花键的齿根圆和轮毂外圆之间保留了足够的壁厚,避免花键受力时轮毂出现胀裂,轮毂外侧的一圈矩形齿结构,是用来和驻车锁止机构配合的,当设备需要停驻锁止时,锁止销卡入外侧的矩形齿槽,就能阻断传动路径,实现动力锁止,不需要额外加装独立的驻车齿轮,集成化的设计能减少传动箱内的零件数量,压缩整体的安装空间。从外形尺寸来看,锥齿轮的大端齿顶圆是整个零件的最大外轮廓,安装时要预留出齿部啮合的运动间隙,周边不能有和齿部运动轨迹干涉的结构,花键端的导入段做了小角度的倒角,方便装配时快速对准内花键,不会出现花键齿磕碰损伤的问题。齿面的啮合区域设计在齿长的中部偏内端,这样当齿轮承受重载出现少量轴向窜动时,接触区会向齿长中部移动,不会偏移到齿端造成边缘接触,
实际跑合过程中,齿面的接触斑点沿齿长方向要达到60%以上,沿齿高方向达到50%以上,才能保证传动的平稳性和承载能力。这类齿轮的材料一般选用20CrMnTi渗碳淬火,齿面硬度达到HRC58-62,芯部硬度保持在HRC30-40,既保证齿面的耐磨性能,又让芯部有足够的韧性承受冲击载荷,不会出现硬脆断裂的问题。在传动系统的选型匹配中,这类锥齿轮不需要额外的连接法兰,直接靠花键传递扭矩,装配工序更简单,维护时拆卸也更方便,只需要拆下轴端的锁紧件,就能直接将齿轮从轴上拔出,不需要额外的拉马工装,适合野外作业的设备维护场景。另外,齿轮的齿部做了齿顶修缘处理,能降低啮合入口处的冲击,减少传动过程中的噪音,在额定转速下运行时,传动噪音能比未修缘的直齿锥齿轮降低10分贝以上,适合对噪音控制有一定要求的舱内传动场景。需要注意的是,这类弧齿锥齿轮必须成对研磨配对,不能单独更换单只齿轮,否则啮合接触区无法匹配,会出现快速磨损、异响甚至打齿的问题,装配时要按照配对标记对准安装位置,保证齿侧间隙在0.1-0.2mm之间,间隙过大会导致传动冲击大,间隙过小会出现齿面卡滞、润滑不良烧蚀的问题。
