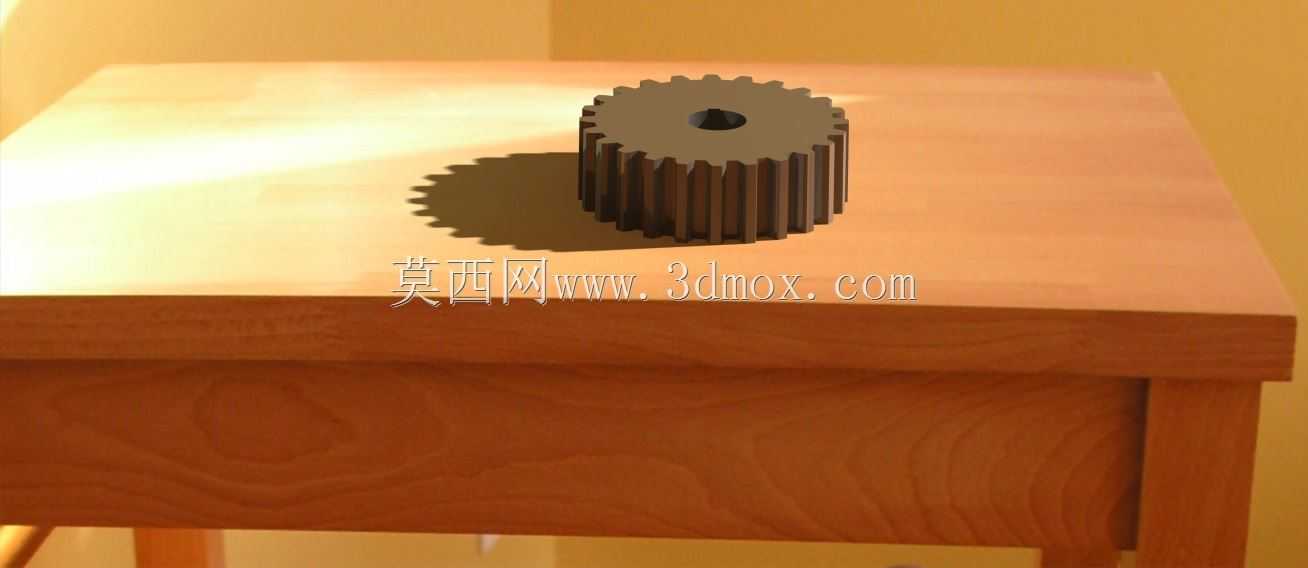

机械传动用圆柱直齿排挡齿轮结构

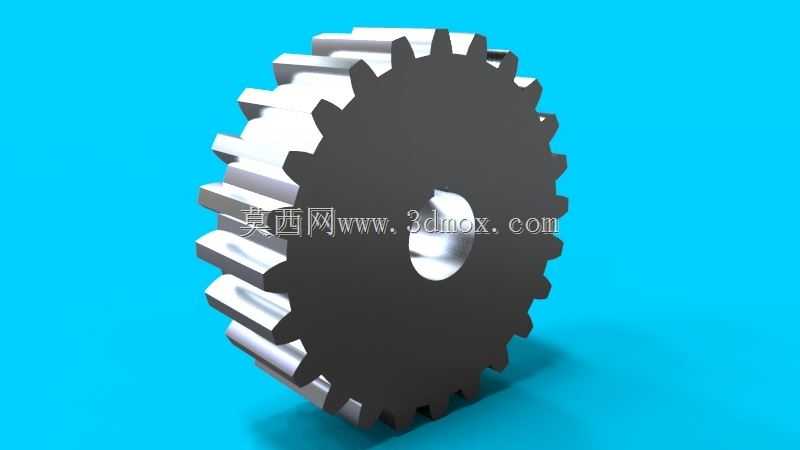

　　在常规有级变速传动系统中，这类排挡齿轮是动力切换路径上的核心执行零件，主要承担不同传动比下的扭矩传递、转速匹配功能，常见于手动变速器、机床主轴变速箱、农用机械传动箱等需要多档位切换动力输出的设备场景中。不同于常啮合固定传动比齿轮，排挡齿轮需要在换挡动作执行时，通过轴向滑移完成与对应啮合齿轮的齿面贴合，实现动力传递路径的切换，因此齿部的加工精度、齿端倒角处理、滑移行程的匹配度，直接决定换挡过程的顺畅度，以及传动过程中的噪音水平、承载寿命。从结构设计层面来看，该齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线保持平行，这种齿形的优势在于加工工艺成熟，滚齿、插齿工序即可完成齿形粗加工，后续经过剃齿、珩磨工序就能达到较高的齿面精度，

　　同时直齿结构在轴向滑移时不会产生额外的轴向分力，降低换挡操纵机构的负载，也避免滑移过程中出现卡滞风险。齿轮中心设置的通孔为安装基准孔，与传动轴采用间隙配合，保证齿轮能够在轴上沿键槽顺畅滑移，孔的尺寸公差通常按照H7级精度控制，既保证滑移时无明显旷量，也不会因为配合过紧导致换挡阻力过大。齿部参数设计上，需要匹配对应啮合档位的齿轮模数、压力角，保证重合度处于合理区间，避免单齿承载过大出现断齿风险，同时齿端做了圆弧倒角处理，这部分结构是为了在换挡啮合时，引导齿面顺利滑入啮合位置，减少打齿概率，倒角的角度、圆弧半径需要结合换挡行程、齿轮转速差做匹配，倒角过小容易出现换挡卡滞、打齿，倒角过大则会减少有效齿面啮合长度，降低齿轮承载能力。

　　齿轮的轮毂部分厚度经过核算，需要满足与换挡拨叉的接触宽度要求，拨叉卡接在轮毂的环形槽内，推动齿轮完成轴向移动，轮毂的端面垂直度、槽的宽度公差直接影响拨叉的受力均匀性，如果公差超差，会导致拨叉偏磨，长期使用后出现换挡松旷、掉挡问题。从安装边界来看，这类齿轮的齿顶圆直径、轮毂外径需要匹配变速箱内的相邻零件间隙，保证在全行程滑移过程中，不会与箱体内壁、相邻档位齿轮、轴用挡圈等零件发生运动干涉，齿轮的轴向滑移行程需要严格对应各档位的啮合位置，行程过短会导致齿面啮合长度不足，传动时出现齿面压溃、掉挡，行程过长则会导致齿轮超出行程范围，撞击相邻零件造成损坏。实际应用中，这类齿轮的材料通常选用20CrMnTi合金结构钢，经过渗碳淬火处理后，

　　齿面硬度可以达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，也能承受换挡时的冲击载荷，避免冲击断齿。在装配环节，需要保证齿轮内孔与轴的配合间隙在设计范围内，键与键槽的配合松紧适度，同时在滑移接触面涂抹润滑脂，减少滑移过程中的磨损，齿面需要保持清洁，无毛刺、磕碰伤，否则会导致啮合时噪音增大，加速齿面磨损。不同于同步器配合的斜齿排挡结构，这类直齿排挡齿轮结构更简单，制造成本更低，维护更方便，多用于转速不高、换挡操作频率适中的工业传动设备、小型农机、普通机床的变速机构中，在重载工况下，还会对齿根进行喷丸强化处理，提升齿根的弯曲疲劳强度，延长齿轮的使用寿命。设计建模过程中，需要重点校验齿形的渐开线轮廓准确性，保证齿距累积误差、齿向误差符合对应精度等级要求，同时对齿端倒角、轮毂槽、中心孔的同轴度做严格约束，避免加工后出现装配问题，建模时还需要预留足够的热处理变形余量，保证热处理后零件尺寸能够落在设计公差带内。
