带安装支架双槽导向滑轮结构设计

项目分类:通用五金配件 发布时间:2021-10-21 ID:333405
  • 带安装支架双槽导向滑轮结构设计
  • 带安装支架双槽导向滑轮结构设计

  在各类输送设备、起重牵引机构、线材生产加工线以及自动化物料搬运系统中,导向类承托构件的运行稳定性直接决定了整条产线的连续作业可靠性,这款带U型安装支架的双槽导辊,正是针对中轻载牵引、线材导向场景开发的专用导向构件。从实际工况适配角度看,这类导辊常被布置在钢丝绳牵引的升降机构转角位置、线缆收放设备的走线路径拐点、皮带输送线的侧向限位段,以及金属线材拉拔工序的出料导向工位,用来约束牵引件或线材的运行轨迹,避免牵引索、线材在往复运动过程中出现跑偏、跳位、过度磨损的问题。

  不同于普通单槽滑轮的设计,这款导辊采用双轮槽一体成型的滚轮结构,两个轮槽的型面尺寸保持一致,槽底圆弧半径适配常规直径的圆截面牵引件,既可以同时对两根并行的牵引索、线材进行独立导向,也可以在单根牵引件需要双支点约束的工况下,通过双槽结构提供更宽的支撑面,降低牵引件局部接触应力,减少长期运行带来的槽面磨损。滚轮主体的轮缘做了圆弧过渡处理,没有尖锐棱角,避免牵引件在偏角运行时被棱边切割损伤,轮槽的深度经过匹配计算,能够保证牵引件在正常偏摆角度范围内不会从槽内脱出,同时不会因为槽深过大增加不必要的转动阻力。

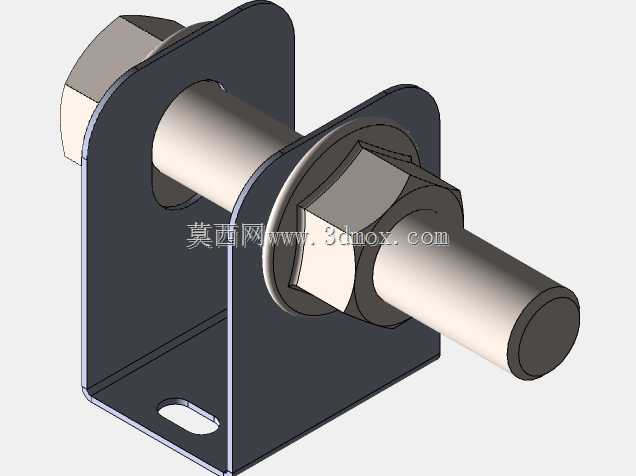

  支撑滚轮的安装支架采用折弯成型的U型板式结构,两侧立板对称布置,滚轮通过中心转轴固定在两侧立板的同轴安装孔上,转轴与立板之间预留了转动配合间隙,保证滚轮可以绕轴灵活转动,不会出现卡滞。支架底部的安装板上设置了两个长圆形安装孔,这种孔型设计在现场安装时可以提供一定的位置调整余量,降低安装基座的孔位加工精度要求,安装时可以根据实际走线位置微调导辊的固定位置,补偿安装误差。支架两侧立板上还开有圆形减重孔,在不影响结构刚性的前提下减少了整体构件的重量,同时也方便现场安装时穿入工具紧固转轴的固定件。

  从设计思路上看,这款导辊的结构完全围绕易安装、低维护、高可靠性的工程需求展开:滚轮与支架的装配结构简单,没有复杂的嵌套零件,后期维护时只需要拆下中心转轴就可以快速更换滚轮,不需要整体拆卸安装支架,能够大幅缩短设备停机维护的时间。滚轮的转动配合面没有采用复杂的密封轴承结构,针对多粉尘的常规工业场景做了适配,即使有少量粉尘进入配合间隙,也不会快速出现转动卡滞的问题,适合在建材加工、仓储物流、金属制品加工这类现场环境不算极端洁净的场景使用。

  在安装边界方面,这款导辊的整体外轮廓尺寸紧凑,U型支架的宽度刚好覆盖双槽滚轮的轴向尺寸,不会占用过多的安装空间,底部安装面到滚轮槽顶的高度经过优化,既保证牵引件穿过时不会与安装基座表面发生摩擦,也不会因为整体高度过高导致支架受力时出现过大的倾覆力矩。现场安装时只需要在安装基座上加工两个对应孔距的螺纹孔,使用螺栓穿过底部的长圆孔就可以完成固定,不需要额外设计复杂的安装转接座,能够直接集成到各类设备的机架结构上。

  从实际使用的受力角度分析,双槽结构的滚轮在受力时,载荷会均匀分布在中心转轴的两个支撑点之间,不会出现单侧悬臂受力的情况,转轴的受力状态更合理,能够承受比同尺寸单悬臂滑轮更大的径向载荷,在牵引索张力波动的工况下,结构的抗变形能力更强。滚轮的型面粗糙度控制在合理范围内,既不会因为表面过于粗糙加速牵引件的磨损,也不会因为表面过于光滑导致牵引件出现打滑的问题,能够保证牵引件运行时滚轮同步转动,减少滑动摩擦带来的损耗。
