带三角吊环外螺纹紧固件结构设计

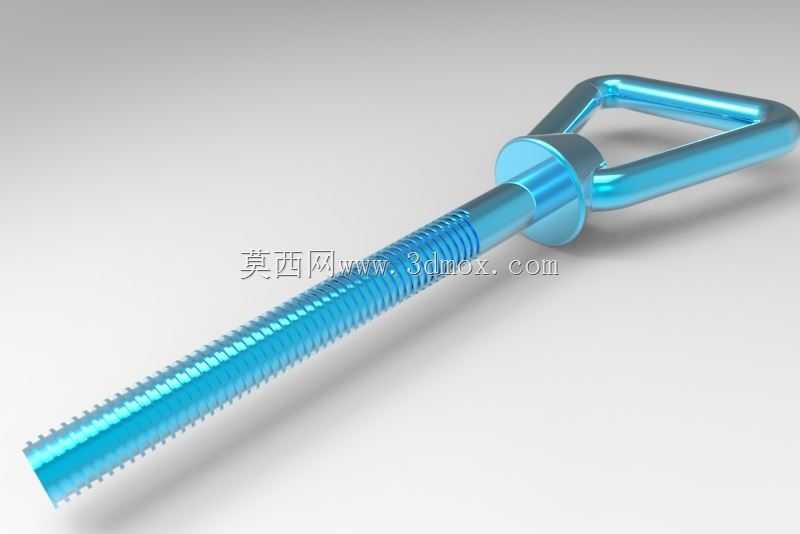

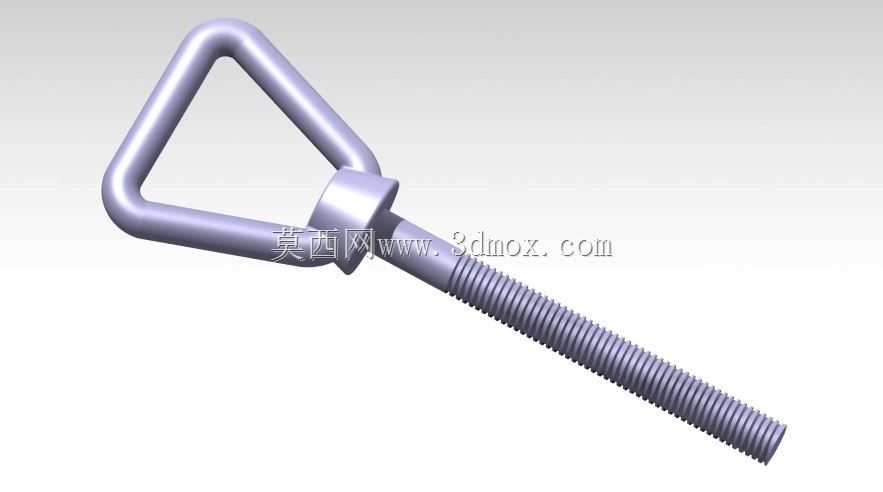

　　这款带三角环形吊头的外螺纹构件，在现场工装架设、轻型构件临时吊挂、模具模块起吊移位、小型设备安装定位场景中使用频率极高，区别于常规外六角或内六角螺栓，它在螺杆端部集成了一体式的三角闭环吊耳，不需要额外搭配吊环螺母就能直接穿入吊索、挂钩或者拉杆，省去了现场配对连接件的步骤，在狭小安装空间里操作便利性提升非常明显。从结构设计逻辑来看，吊环部分采用三角闭环结构而非常见的圆形吊环，核心考量是在同等材料截面积下，三角结构的直边段更方便穿入扁平吊装带、铁丝或者定制的卡扣件，不会出现圆形吊环里吊具打滑转动的问题，同时三角结构的三个受力边在受拉时应力分布更均匀，在吊环与螺杆衔接的位置做了加厚的凸台过渡，这个过渡段是整个零件应力最集中的区域，

　　设计时特意加大了圆角半径，避免螺纹起始端和吊环根部的应力叠加，防止长期受交变载荷时出现根部断裂的问题。螺杆部分采用标准公制外螺纹，牙型角60度，螺纹收尾处做了不完整牙的退刀处理，避免安装时最后几牙出现卡滞或者螺纹滑牙的情况，螺杆的光杆段直径略小于螺纹大径，既可以在穿入安装孔时起到导向作用，也能减少光杆部分与安装孔壁的摩擦，安装时不需要反复调整对中。从安装边界来看，这类构件的吊环内空尺寸需要匹配常用的吊装带宽度、挂钩直径，设计时三角吊环的内边宽度留足了常规轻型吊具的穿入空间，不会出现吊具卡不进去的情况；螺杆长度可以根据实际吊挂的板材厚度、连接构件的总厚度调整，螺纹旋合长度保证达到螺纹公称直径的1.2倍以上，

　　满足受拉时的螺纹连接强度要求，不会出现螺纹脱扣的失效问题。实际使用中，这类构件既可以作为永久性的吊挂点焊接或者螺纹紧固在设备机架上，用来挂载管线、小型操作盒、辅助工装，也可以作为临时拉紧件，配合螺母用来拉紧两个构件，比如工装夹具的快速锁紧、防护栏的临时固定、钣金件拼接时的对位拉紧，吊环的三角结构在拉紧时可以直接插入撬棍转动，不需要额外使用扳手卡住螺杆，现场操作时效率更高。设计建模过程中，需要重点关注吊环与螺杆衔接处的圆角处理，不能出现直角尖角，否则热处理或者受力时会在尖角处产生应力集中，直接导致零件断裂；螺纹部分的建模要符合标准牙型参数，不能随意改变牙距和牙高，否则现场安装时会出现和标准螺母、螺纹孔不匹配的问题；

　　吊环的闭合处要做完全融合处理，不能留有拼接缝隙，否则受拉时拼接位置会首先开裂。另外，零件表面的处理工艺通常根据使用场景选择，普通车间环境下采用镀锌处理即可满足防锈要求，在潮湿或者腐蚀环境下使用可以采用不锈钢材质或者达克罗表面处理，建模时不需要额外预留镀层厚度，按照标准尺寸建模即可，镀层厚度通常在几微米到十几微米，不会影响螺纹的旋合配合。在选型替换时，需要注意这类带吊环的螺纹构件不能替代普通的高强度螺栓承受大载荷的剪切力，它的核心受力方向是沿螺杆轴向的拉力，横向剪切力会对吊环根部产生额外的弯矩，容易造成根部断裂，所以安装时要尽量保证拉力方向和螺杆轴线重合，避免斜拉产生额外的弯曲应力。
