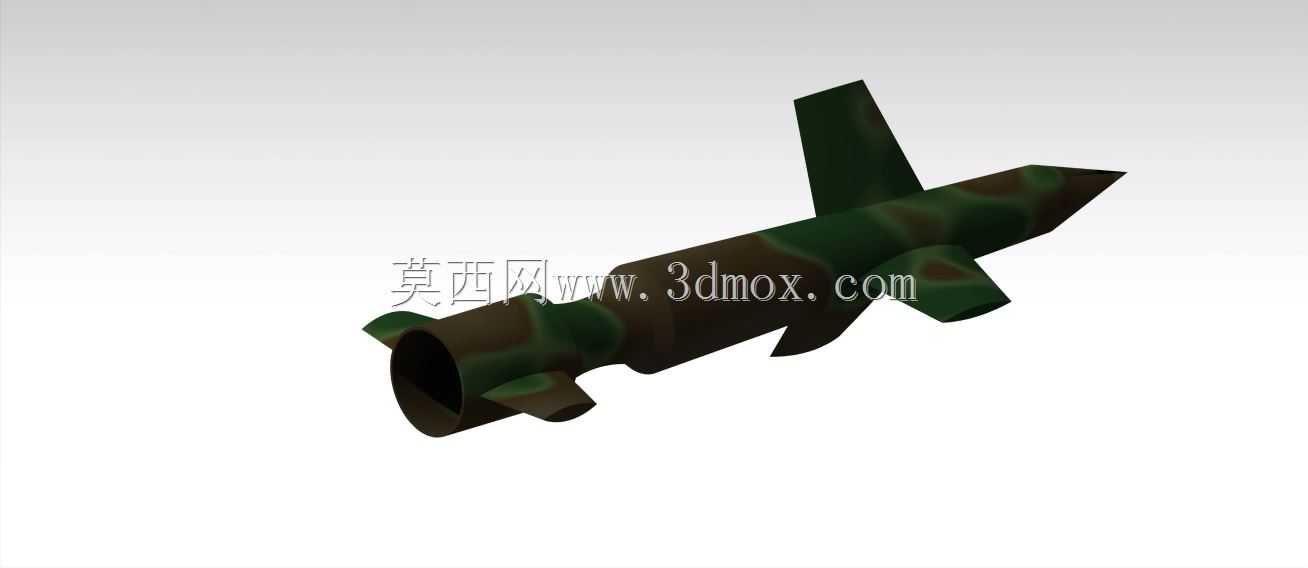

迷彩涂装战术导弹外观结构三维数模

　　在现代防务装备的结构设计与仿真验证流程中，弹体类产品的三维数模是开展气动仿真、挂载适配、结构强度校核的核心基础载体，本次呈现的迷彩涂装导弹数模，完整还原了常规战术导弹的典型外形结构与气动布局特征，可直接用于装备展示、教学演示、仿真场景搭建等多个工程场景。从实际应用场景来看，这类弹体结构数模既可以作为防务展项的虚拟展示素材，配合渲染软件生成高精度的装备演示动画，也能作为航空航天类专业教学的具象化教具，帮助学员快速理解战术导弹的弹体分段、翼面布局、气动外形设计逻辑，还可用于挂载平台的适配性校核，验证不同载机挂架、发射筒与弹体的安装匹配边界，避免实装适配阶段出现尺寸干涉问题。从功能特性层面看，该数模还原的弹体采用旋成体典型气动布局，

　　头部为尖锥形设计，能够有效降低高速飞行过程中的空气阻力，减少激波阻力对弹体飞行速度的损耗，弹身主体为等直径圆柱段，为内部战斗部、制导舱、动力舱的布局预留充足的安装空间，尾部的收缩段衔接发动机喷口，配合四片呈十字形布局的稳定尾翼，能够在飞行过程中为弹体提供足够的航向稳定性，避免飞行过程中出现偏航、滚转等姿态失稳问题。弹体表面的迷彩涂装采用不规则斑块设计，对应实际装备的野外作战视觉隐身需求，数模中完整还原了涂装的分块边界，可直接用于渲染输出高真实感的装备效果图。从设计思路的还原角度来看，该弹体的结构设计严格遵循战术导弹的气动设计准则，头部锥角的取值匹配亚音速与跨音速飞行的阻力优化需求，既不会因锥角过大导致头部阻力激增，

　　也不会因锥角过小压缩头部制导舱的可用安装空间；尾翼的后掠角设计兼顾了飞行稳定性与结构强度需求，翼根与弹身的衔接处做了平滑过渡处理，能够减少飞行过程中的翼根气流分离，降低诱导阻力的同时提升翼根连接位置的结构强度，避免大过载机动状态下尾翼出现结构断裂问题。弹体尾部的喷口采用收敛式设计，匹配固体火箭发动机的排气特性，能够将发动机燃气的内能高效转化为弹体飞行动能，喷口与弹身尾部的衔接位置做了倒角过渡，减少尾部扰流对弹体飞行姿态的干扰。从外形尺寸与安装边界的维度来看，该弹体的长径比符合常规近程战术导弹的尺寸比例，弹身圆柱段的直径统一，可适配标准规格的发射筒与挂架接口，尾翼的翼展尺寸控制在合理范围内，既保证足够的稳定力矩，

　　也不会因翼展过大导致挂载时与载机机身、相邻挂架出现尺寸干涉，弹体上的各个翼面安装位置均预留了足够的结构连接空间，若后续需要开展结构细化设计，可直接在现有数模基础上添加翼面转轴、作动机构等细节结构，无需对整体外形进行大幅调整。在实际建模过程中，这类弹体数模通常采用旋转特征生成弹身主体曲面，再通过拉伸、切除等特征生成尾翼结构，最后通过曲面缝合、实体化操作生成完整的弹体实体，整体建模逻辑清晰，特征树简洁，后续修改调整的便利性较高，无论是调整弹体长度、修改尾翼后掠角，还是更换涂装方案，都可以通过编辑对应特征快速实现，能够适配不同场景下的数模使用需求。对于结构设计从业者而言，这类典型弹体数模也可作为气动外形设计的参考模板，通过调整头部锥角、长径比、尾翼参数等关键尺寸，快速衍生出不同射程、不同用途的导弹外形方案，大幅缩短方案设计阶段的建模周期，提升设计迭代效率。
