五叶曲面结构风扇扇叶结构设计

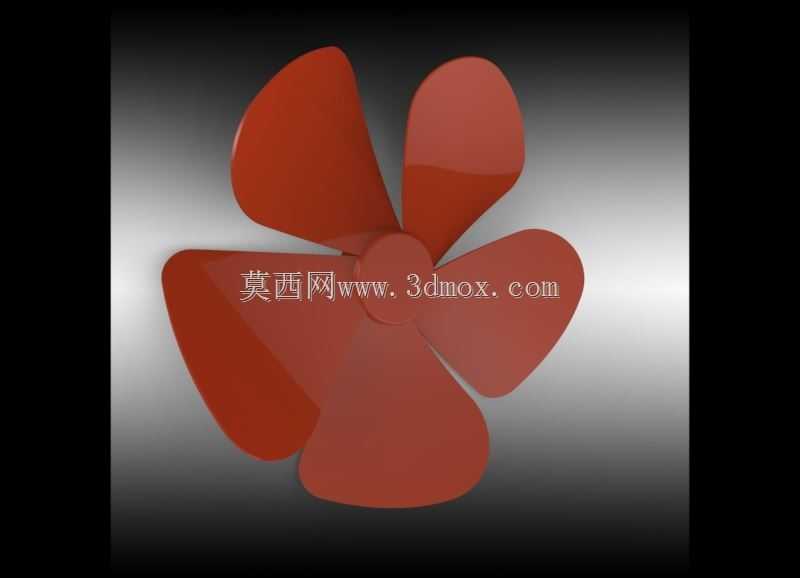

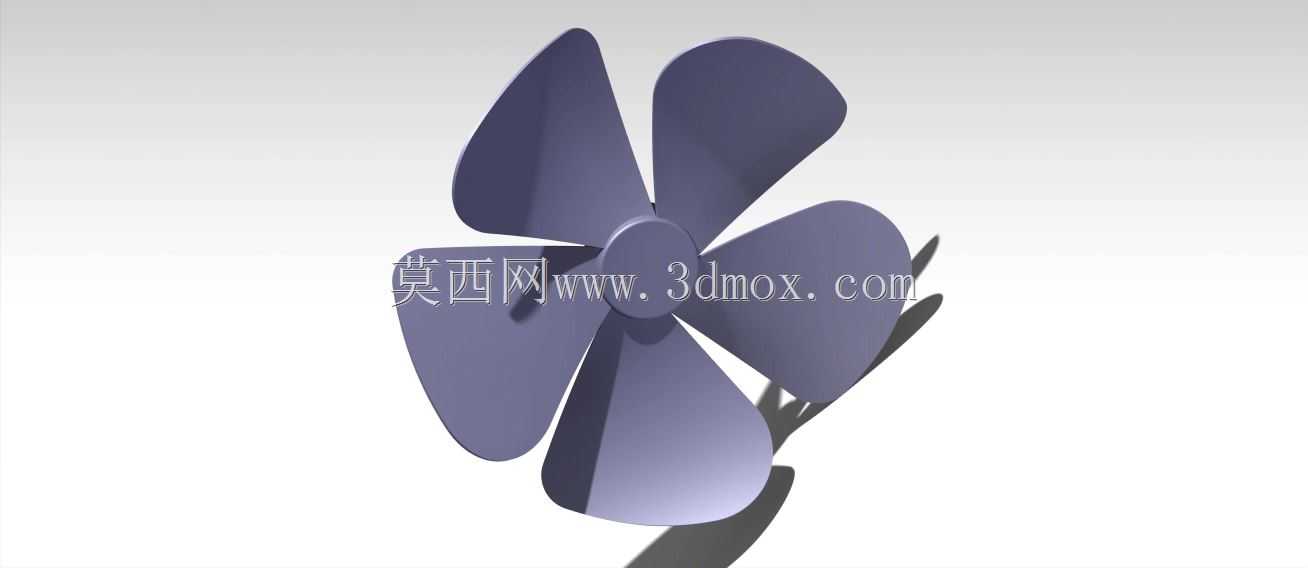

　　这款五叶曲面扇叶是通风送风类设备的核心做功部件，日常在桌面台扇、落地扇、小型工业工位散热风机、空气循环扇等场景中都能见到这类结构的应用，核心作用是通过旋转带动周边空气定向流动，实现环境空气交换、人员体感降温、设备局部散热等实际功能。从结构设计逻辑来看，五片叶片采用非等距周向排布方案，区别于传统等距三叶、四叶结构，这种排布能有效打散叶片旋转过程中切割空气产生的周期性涡流噪音，在同等转速下送风的平顺性更好，不会出现明显的风阻脉动带来的震感，长时间运行的结构稳定性更优。每片叶片的曲面弧度都经过气动逻辑优化，从叶根到叶梢的弦长逐步收窄，翼型截面的扭角从靠近轮毂处的大角度逐步过渡到叶梢的小角度，

　　这种渐变扭角设计能让叶片不同径向位置的线速度差匹配对应的空气攻角，避免叶根位置因线速度过低出现送风盲区，同时减少叶梢位置因线速度过高产生的翼尖涡流损耗，提升整体的送风效率。叶片与中心轮毂采用一体化衔接结构，轮毂位置预留了标准的电机轴安装孔位与锁紧定位槽，安装边界适配常规小功率交流风扇电机、直流无刷风扇电机的输出轴尺寸，安装时不需要额外做转接结构，直接套入电机轴后通过锁紧件固定即可完成装配，轮毂的端面做了加厚处理，能承受电机启动瞬间的扭矩冲击，避免长期启停过程中叶根位置出现应力断裂。叶片的边缘做了小圆角钝化处理，没有尖锐的棱边，一方面能减少旋转过程中棱边切割空气产生的高频啸叫，另一方面也能避免装配、维护过程中剐蹭操作人员的手部，

　　符合日常电器部件的安全设计要求。从实际使用的适配性来看，这款扇叶的整体径向尺寸适配常规桌面级风扇的安装空间，旋转过程中不会与风扇网罩的内壁产生干涉，叶片的曲面弧度设计让送出的气流更柔和，不会出现硬风直吹的不适感，同时在同等送风量的前提下，所需的电机驱动扭矩更低，能匹配更小功率的驱动电机，降低整机的运行能耗。在结构强度设计上，叶根位置做了局部加厚的过渡圆角，分散叶片旋转时离心力带来的应力集中，即使长期在最高转速下运行，也不会出现叶片变形、断裂的问题，叶片的曲面曲率一致性控制严格，每片叶片的重量差控制在极小范围内，整套扇叶组装完成后不需要额外做动平衡校正就能平稳运行，减少了生产装配环节的工序成本。这类扇叶结构除了应用在家用风扇场景，也可以适配小型设备的散热风道系统，比如机柜散热风机、工业电子设备的内置通风组件，只需要匹配对应转速的驱动电机，就能实现稳定的定向送风，满足不同场景下的空气流通需求。
