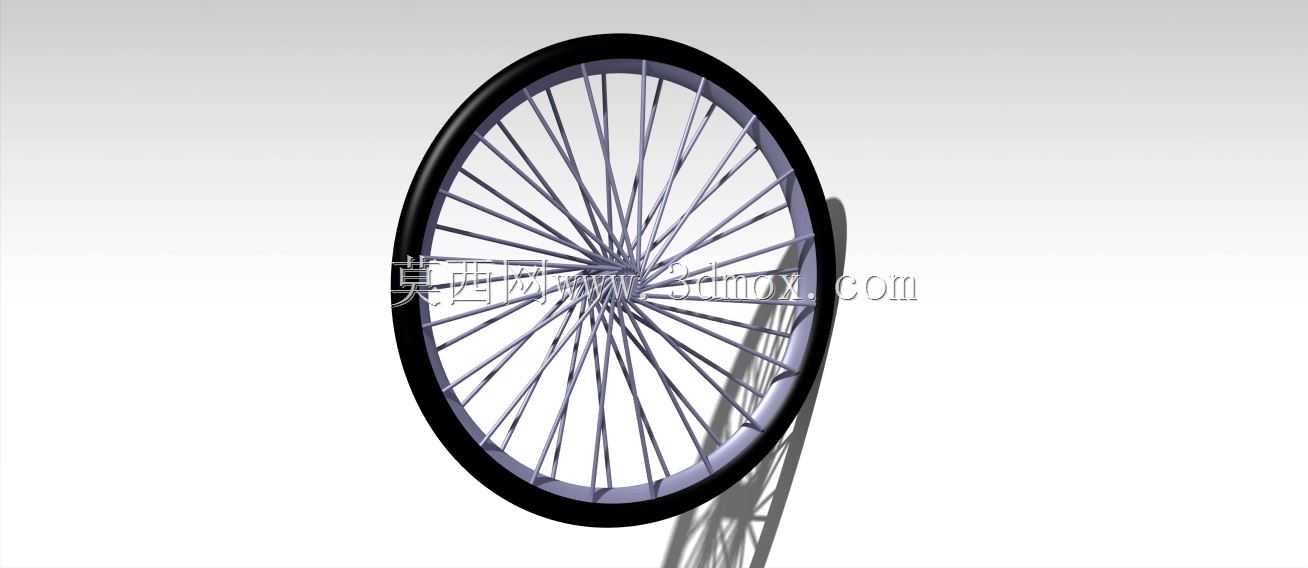

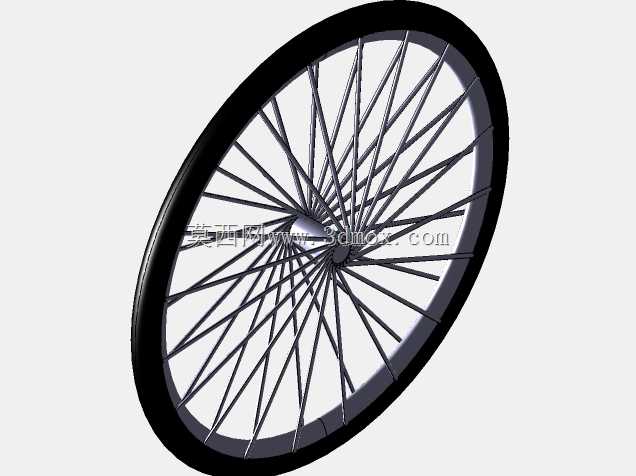

辐条式自行车前轮结构三维设计

　　日常通勤、运动骑行场景下的自行车轮组，是直接决定骑行平顺性、载荷承载能力与转向响应精度的核心部件，本次完成的辐条式前轮三维结构，完全围绕常规城市通勤、入门运动自行车的使用需求搭建，可直接用于整车装配校验、轮组受力仿真分析、非标改装件的匹配设计环节。从实际使用场景来看，这类辐条轮广泛适配26寸、27.5寸常规城市车、山地入门车型，日常承载范围覆盖单人骑行60-100kg的常规载荷，同时可应对铺装路面的小幅颠簸、非铺装路面的轻度冲击，轮组的径向跳动、端面跳动控制参数完全匹配民用自行车的通用装配公差要求，不需要额外做特殊调校即可满足日常使用需求。

　　设计过程中优先考虑了轮组的受力传递逻辑：花鼓作为轮组的核心承载基座，中心预留标准快拆轴安装通孔，两侧法兰盘的辐条孔位采用等角度交错排布，相邻辐条分别从左右法兰盘引出，交叉编织后连接至轮辋的对应孔位，这种排布方式可以把路面传递到轮辋的径向冲击、转向带来的侧向扭力均匀分散到每一根辐条上，避免单根辐条应力集中导致的断条、轮组偏摆问题。辐条采用等直径圆截面结构，端部的条帽预留标准外螺纹，可通过旋转条帽调整辐条张紧力，装配阶段可以逐根校准张紧力，保证轮组整体的圆度与端面平面度，后期维护时也可以单独更换受损辐条，不需要整体更换轮组，大幅降低日常维护成本。

　　轮辋部分采用等截面薄壁圈型结构，截面设计兼顾了外胎安装的卡合需求与辐条固定的强度需求：轮辋外侧的凹槽深度与卡边尺寸完全匹配常规 clincher 结构的充气外胎，外胎装入后充气压力达到标准值时，胎边可以牢牢卡合在轮辋卡边位置，不会出现高速骑行下的胎边脱出风险；轮辋内侧的辐条孔位做了沉台设计，条帽装入后可以完全贴合沉台平面，避免条帽倾斜导致的辐条剪切应力，同时孔位边缘做了圆角过渡，消除应力集中点，提升长期交变载荷下的轮辋疲劳寿命。外胎部分还原了常规民用轮胎的胎面花纹与胎体厚度，胎面的浅沟槽设计可以在湿滑路面划破水膜，提升抓地力，胎侧的厚度设计兼顾了缓冲性能与防穿刺能力，日常路面的小碎石、玻璃碎屑不容易直接扎穿胎体。

　　安装边界方面，花鼓中心的轴孔直径、两侧轴档的间距完全匹配标准民用自行车前叉的开档尺寸，前叉叉脚卡入花鼓两侧轴位后，可直接安装快拆杆或者实心轴完成固定，不需要对前叉做任何改装；轮组整体的外径尺寸匹配对应规格的前叉间隙，转向过程中轮胎不会蹭到前叉叉腿或者车架头管位置，安装V刹的车型，轮辋侧面的刹车边平面度、宽度完全匹配标准V刹块的接触尺寸，刹车时刹块可以完全贴合刹车边，保证制动摩擦力稳定输出；如果适配碟刹车型，只需要在花鼓一侧增加标准六钉碟片安装座即可扩展使用，不需要改动轮组的主体结构。

　　从结构设计的细节来看，所有部件的配合间隙都按照实际装配公差预留：辐条与花鼓孔位、轮辋孔位的间隙控制在合理范围，既方便装配时穿条操作，又不会因为间隙过大导致辐条在孔位内晃动产生异响；条帽与轮辋沉台的贴合面做了平面度校验，张紧辐条时条帽可以均匀受力，不会出现滑牙、偏斜的问题；外胎与轮辋的配合过盈量按照实际充气后的膨胀量计算，安装时用普通撬胎棒即可完成外胎拆装，不需要专用工具，日常补胎、换胎操作门槛极低。这类轮组结构在实际生产中，轮辋可采用铝合金挤压成型后焊接打磨的工艺，花鼓可采用铝合金锻造后机加工的工艺，辐条采用不锈钢冷拉成型，整体加工工艺成熟，量产成本可控，完全满足民用自行车的批量生产需求，也可以作为非标定制自行车、电动自行车前轮的结构参考，在其基础上调整辐条数量、轮辋宽度、花鼓规格即可适配不同载荷、不同使用场景的车型需求。
