自行车防滑金属脚踏轴套结构设计

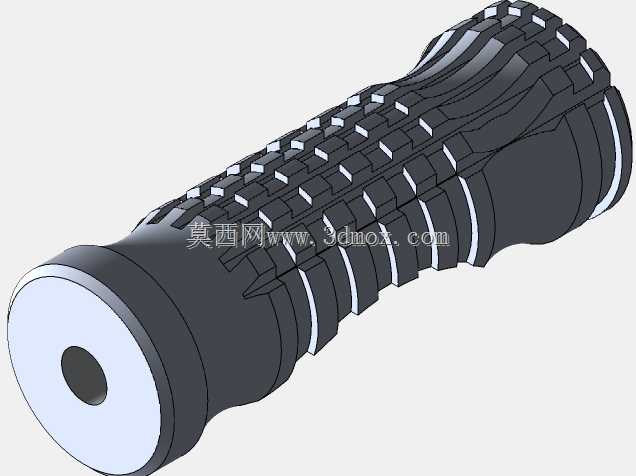

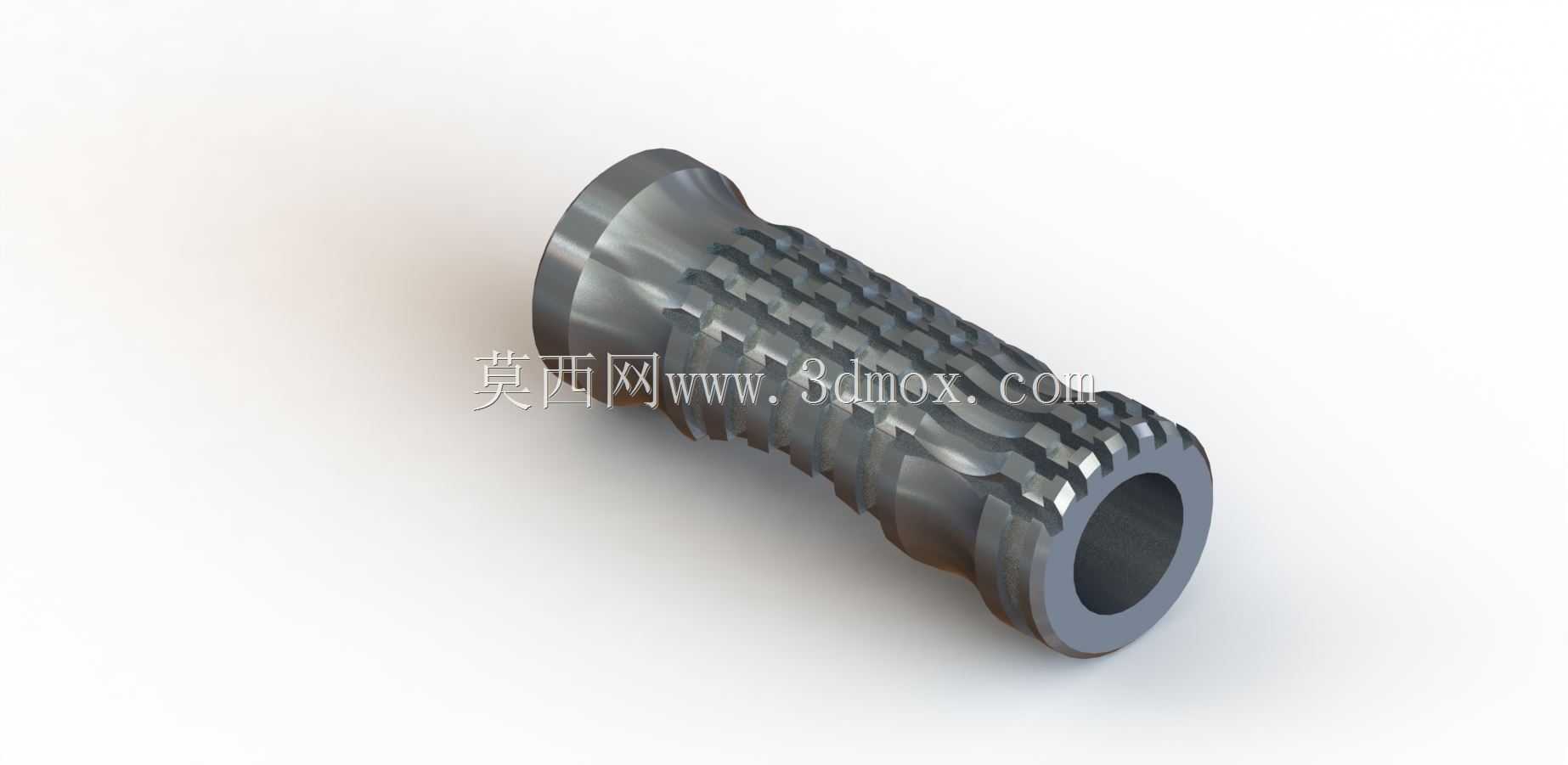

　　日常通勤、山地越野等不同骑行场景下，脚踏部件的连接可靠性直接决定骑行安全与发力效率，这款金属轴套作为脚踏与曲柄之间的核心衔接零件，承担着传递踩踏扭矩、抵消径向载荷、隔绝脚踏转动磨损的核心作用。不同于普通光滑轴套的设计，该零件外表面采用连续交错的凹凸滚花结构，并非为了外观装饰，而是在轴套与脚踏主体注塑或压装配合时，通过滚花齿嵌入配合件内壁，彻底杜绝大扭矩踩踏下轴套与脚踏主体之间的相对转动，避免长期使用后出现脚踏松旷、发力打滑的问题。从结构设计逻辑来看，轴套整体采用中空贯通结构，中心通孔用于穿入脚踏安装螺杆，通孔内径公差严格控制在过渡配合区间，既保证安装螺杆可以顺畅穿入，又能避免间隙过大带来的径向窜动；轴套两端做了小角度倒角处理，

　　一方面是压装装配时可以快速对准安装孔，减少装配对位时间，另一方面可以去除加工后的锐边毛刺，避免装配时割伤操作人员、或是刮损配合件的安装孔端面。外表面的滚花齿采用斜向交错排布，齿高控制在合理区间，既保证足够的咬合摩擦力，又不会因为齿深过大导致压装时需要的压力过高，造成配合件外壁出现胀裂风险。从安装边界来看，该轴套的整体长度与普通民用自行车、入门山地车的脚踏安装位深度完全匹配，外径尺寸适配市面上主流的塑料、铝合金脚踏主体的预埋轴套安装槽，不需要对现有脚踏主体的模具做大幅修改即可直接替换使用，能够帮助配件厂商快速完成产品迭代。在实际使用场景中，骑行者站立摇车、颠簸路面越野时，脚踏会承受来自多个方向的冲击载荷，轴套的壁厚经过反复校核，

　　在满足轻量化要求的前提下，保证径向抗冲击强度，不会因为瞬间大载荷出现变形、开裂的问题；轴套的金属材质选择兼顾了耐磨性能与加工成本，表面做了硬化处理，长期与安装螺杆摩擦也不会出现内壁磨损松旷的问题，大幅延长脚踏部件的整体使用寿命。不同于外露的脚踏外观件，这类预埋轴套属于脚踏内部的核心受力件，设计时不需要考虑外观装饰性，所有结构特征都围绕受力可靠性、装配便捷性、使用寿命三个核心维度展开：滚花段的长度覆盖了轴套与脚踏主体的全部配合区间，保证整个配合面都有足够的防滑咬合力；两端的光滑段长度经过精准计算，压装后轴套端面与脚踏主体端面齐平，不会出现突出刮擦曲柄、或是凹陷导致安装螺杆受力跨度变大的问题。在实际装配工艺中，

　　该轴套可以采用冷压装的方式直接压入脚踏主体的预制孔，不需要额外涂胶固定，依靠滚花结构的咬合力即可达到足够的连接强度，能够适配自动化装配线的压装节拍，减少生产过程中的人工成本与辅料成本。对于骑行场景而言，这类零件的失效往往会导致脚踏突然松脱，极易引发骑行摔车事故，因此设计时在滚花齿的齿形角度上做了优化，齿侧采用小倾角设计，压装时齿尖可以顺畅切入配合件材质，反向受力时则会形成卡止效应，越受大扭矩咬合越紧密，彻底避免长期使用后的松动问题。轴套的内壁粗糙度控制在合理区间，既减少安装螺杆穿入时的摩擦阻力，又能保证螺杆拧紧后不会出现异常转动，安装后脚踏的转动灵活性不受轴套精度影响，不会出现卡滞、转动阻尼不均的问题。
