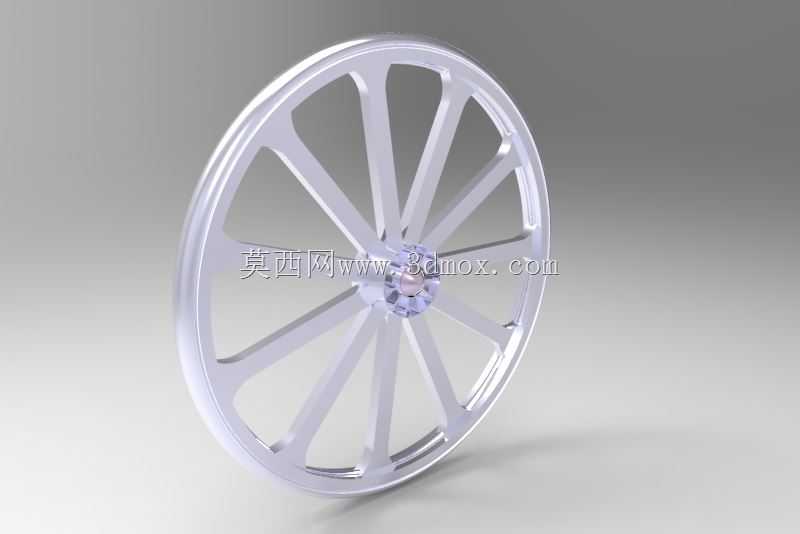

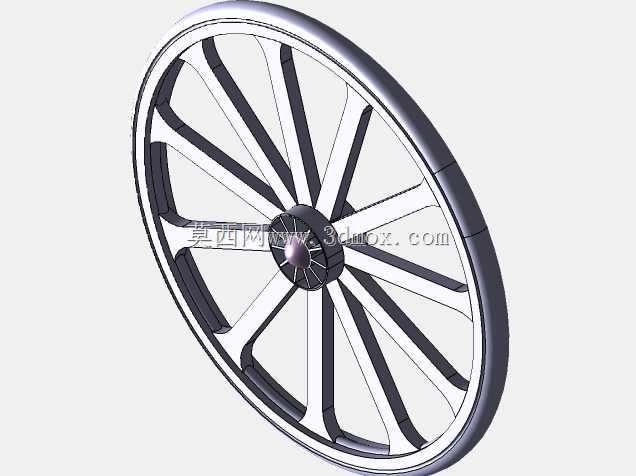

多辐条轻量化汽车轮毂结构设计

这款轮毂的辐条采用等强度变截面设计，从轮心安装座向外延伸至轮辋的过程中，辐条厚度随受力弯矩变化逐步调整，靠近轮毂中心轴承安装位的辐条根部截面厚度更大，可承受车辆起步、制动时传递的峰值扭矩，以及过弯时产生的侧向载荷，延伸至轮辋连接端的辐条截面逐步收窄，在保证结构刚性的前提下尽可能削减非受力区域的材料冗余，实现轻量化目标。轮辋与辐条的连接位置采用圆弧过渡结构，避免直角连接带来的应力集中问题，在车辆经过颠簸路面承受冲击载荷时，应力可沿圆弧面均匀分散，不会在连接拐点处产生应力断裂风险。轮毂中心的安装座设置有标准的螺栓孔位分布圆，匹配常规乘用车的轮毂轴承安装接口，安装座端面加工有定位止口，可与车轴法兰盘精准贴合，保证轮毂旋转时的同轴度，降低高速行驶时的轮端跳动量。轮辋部分采用深槽式结构设计，适配常规真空轮胎的安装需求，轮辋边缘的胎圈座位置设计有符合行业标准的凸峰结构，可在轮胎充气后牢牢卡紧胎圈，避免车辆急加速或紧急制动时轮胎与轮辋发生相对滑动，保证动力传递的可靠性。在实际装车应用场景中，这类多辐条轮毂多用于家用乘用车及入门级运动车型，除了承担承载车身重量、传递驱动力与制动力的基础功能外，辐条之间的大间隙可提升刹车系统的散热效率，车辆在长距离下坡或连续制动工况下，刹车卡钳与刹车盘产生的热量可通过辐条间隙快速随气流散出，避免刹车系统因温度过高出现热衰减，提升行驶安全性。设计过程中针对轮毂的受力工况做了多轮仿真验证，分别模拟了垂直满载、侧向过弯、紧急制动、冲击过坎等多种实际行驶工况下的应力分布与形变情况，调整辐条的分布角度与截面参数，保证各工况下的最大应力值低于铝合金材料的屈服强度，同时将轮毂的整体形变量控制在安全范围内，避免行驶过程中因轮毂形变导致轮胎密封失效。轮毂的安装边界尺寸严格匹配对应车型的轮距与悬架行程参数，轮辋的偏距设计保证轮胎安装后与翼子板、悬架摆臂之间留有足够的安全间隙，在车辆满载颠簸到最大行程时，轮胎不会与车身部件发生剐蹭，同时轮毂的中心孔直径与螺栓孔规格完全对应车轴的安装尺寸，无需额外加装变径圈或适配螺栓，可直接完成装配。辐条的表面采用光滑流线型设计，行驶过程中气流可沿辐条表面顺畅流动，减少轮端的乱流产生，一定程度上降低车辆行驶时的风阻系数，同时光滑的表面也减少了泥水、灰尘的附着，日常使用中更易清洁。轮辋的气门嘴安装位设置在两根辐条之间的位置，既不破坏辐条的受力结构，也方便后续充气、胎压监测模块的安装与维护。
