仿真橡胶轮胎带金属轮毂结构设计

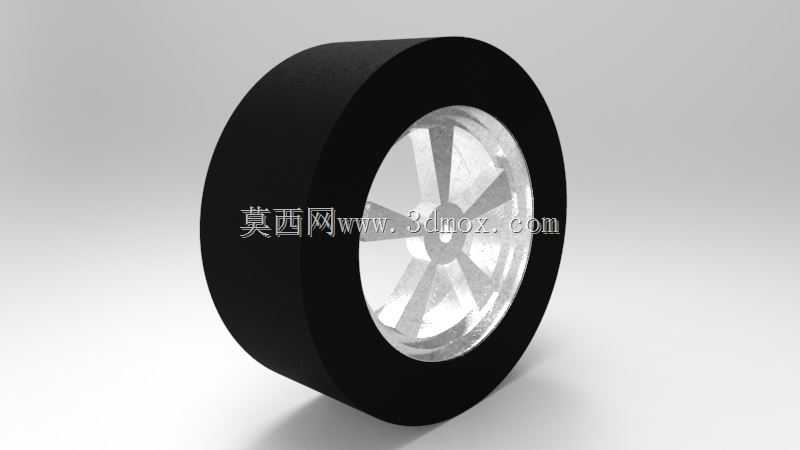

　　该轮体结构主要面向小型移动装备、模型载具、轻型代步装置的行走场景设计，核心承担承载机身重量、传递行走驱动力、缓冲路面颠簸冲击的作用，在实际应用中可适配不同铺装路面的行走需求，橡胶外圈的材质特性能够有效抵消路面细碎凸起带来的振动，避免刚性轮体直接接触地面产生的打滑、磕碰损伤问题。从结构设计逻辑来看，轮体采用分体式组合结构，外圈为高摩擦系数橡胶材质轮缘，内圈为金属材质辐条式轮毂，两者通过过盈压装的方式实现紧密配合，无需额外紧固件即可保证运转过程中橡胶圈与轮毂不发生相对滑移，这种设计既兼顾了外圈的摩擦缓冲需求，又通过金属轮毂保证了整体结构的刚性，避免全塑料轮体长期承载产生的蠕变变形问题。轮毂部分采用多辐条对称式结构设计，

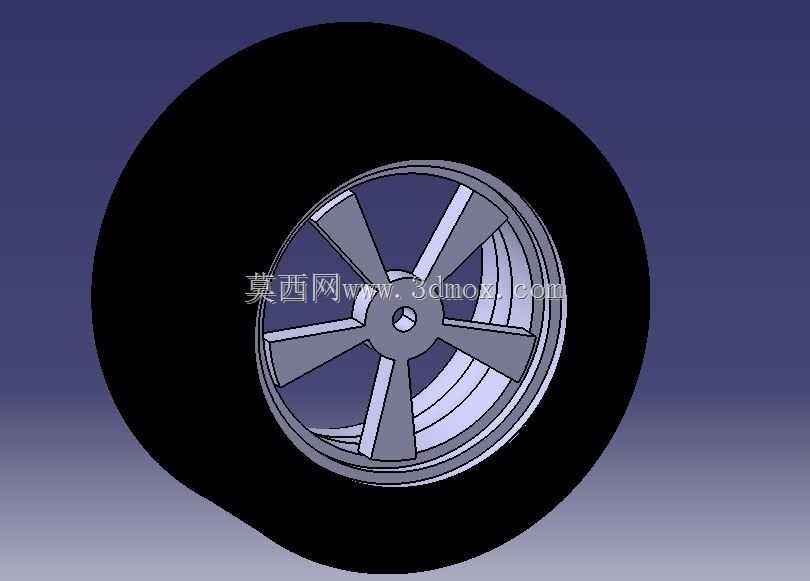

　　辐条沿轮毂中心均匀放射分布，在保证整体支撑强度的前提下尽可能削减了非必要的实体结构，有效降低了轮体整体的转动惯量，让驱动轮启动、制动的响应速度更快，同时对称式的辐条布局也保证了轮体高速旋转时的动平衡性能，避免单侧质量分布不均带来的运转抖动问题。轮毂中心设置有标准轴孔，轴孔周边做了加厚凸台设计，用于匹配传动轴的安装定位，凸台端面可直接贴合轴承内圈或者传动件端面，保证轴向安装尺寸的精度，避免轮体安装后出现轴向窜动。安装边界方面，轮体的轴向宽度、外圈直径、中心轴孔尺寸均按照通用小型行走机构的安装空间做了适配设计，轮缘的圆角过渡处理避免了橡胶边缘应力集中导致的开裂问题，轮毂辐条与外圈结合处做了圆弧过渡，分散压装过程中的接触应力，

　　防止长期载荷作用下结合位置出现脱开风险。在实际选型应用中，该轮体可作为驱动轮或者从动轮使用，作为驱动轮时可直接在轮毂凸台位置加装同步带轮或者齿轮，传递电机输出的扭矩，橡胶外圈的表面粗糙度经过优化设计，在水泥、沥青、硬质塑胶等常见路面上都能保持足够的附着系数，减少行走过程中的打滑空转现象；作为从动轮时，轮毂中心可加装滑动轴承或者滚动轴承，配合固定轴实现无动力随动转动，低转动惯量的特性能够有效降低行走过程中的拖动阻力。设计过程中充分考虑了不同工况的使用需求，橡胶外圈的厚度经过反复校核，既保证足够的缓冲变形量，又避免厚度过大导致轮体侧向刚度不足，在承受侧向力时出现过度形变影响行走轨迹精度；金属轮毂的壁厚设计兼顾了强度与轻量化要求，

　　在承受额定垂直载荷时，轮毂的最大变形量控制在许用范围内，不会出现辐条断裂、轮毂变形的失效问题。轮体的整体外形做了无尖锐棱角处理，所有边角位置都做了圆角过渡，既避免安装使用过程中划伤操作人员，也减少了应力集中点，提升结构的疲劳寿命。针对不同的安装场景，中心轴孔可根据实际传动轴尺寸做适配调整，轮毂端面的安装凸台也可匹配不同规格的传动连接件，无需对轮体主体结构做大幅修改即可适配不同的设备安装需求，具备较强的通用适配性。在实际装配过程中，橡胶圈与金属轮毂的压装工艺做了适配设计，压装导向段的斜角处理能够让装配过程更顺畅，避免压装时橡胶圈被金属边缘切损，压装完成后橡胶圈的端面与轮毂端面齐平，保证轮体的轴向尺寸精度，安装到设备上之后不会出现轮体偏摆、与周边机架发生摩擦干涉的问题。
