带台肩齿圈式链轮传动零件结构

项目分类:3D模型 发布时间:2021-10-21 ID:333444

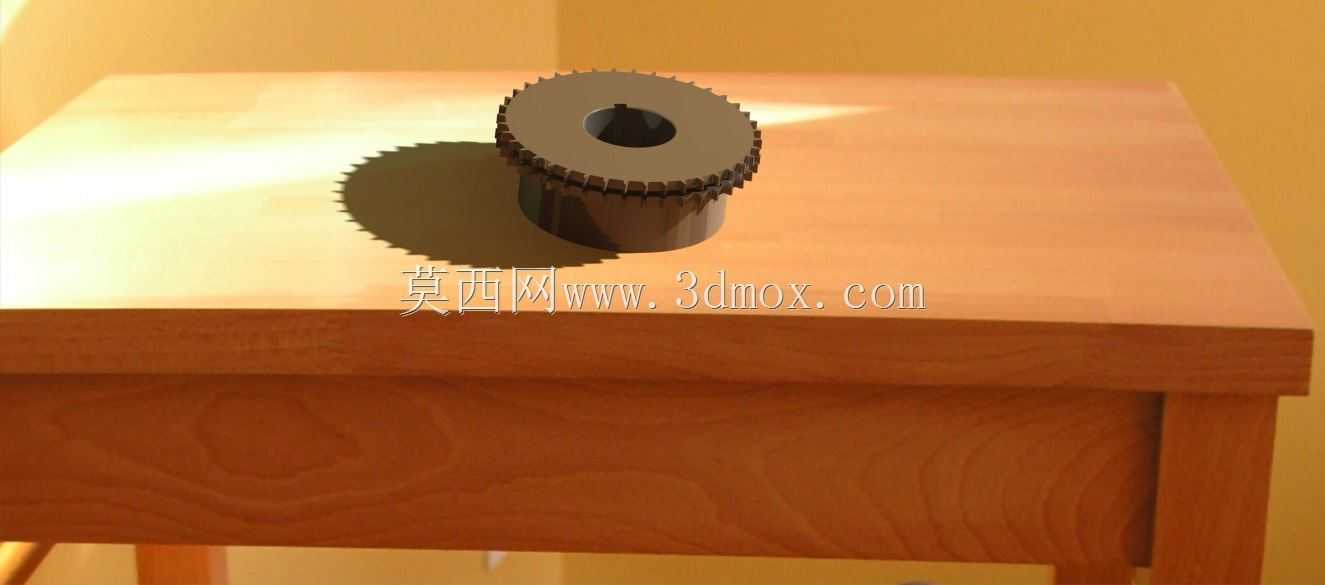

  • 带台肩齿圈式链轮传动零件结构

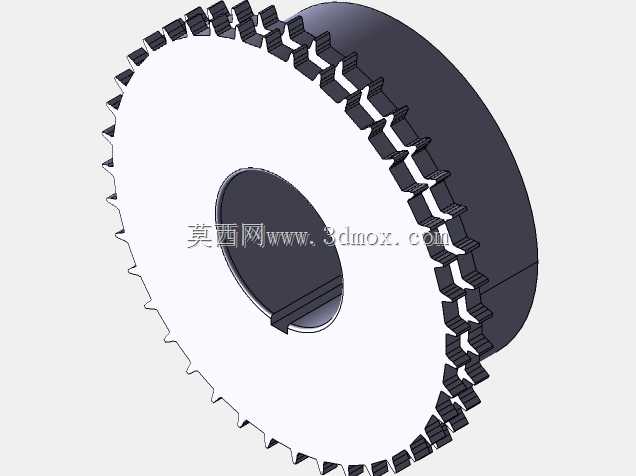

  • 带台肩齿圈式链轮传动零件结构

这类带台肩的齿圈式链轮,在常规的链传动布局里主要承担和滚子链啮合、传递旋转扭矩的作用,和普通平片链轮不同的是,自带的圆柱台肩结构可以直接嵌入安装座的定位孔内,不需要额外加装定位套就能保证径向同轴度,在中小载荷的输送线、小型设备进给机构里应用非常普遍。从结构设计逻辑来看,这类链轮的齿形采用的是标准三圆弧一直线齿槽轮廓,能保证和标准滚子链啮合时的接触应力均匀分布,避免链节在啮入啮出过程中出现卡滞、跳齿的问题,齿顶部分做了微小的倒角处理,既可以减少链节啮合时的冲击,也能在装配时引导链条顺利卡入齿槽。中间的安装孔为带键槽的通孔设计,键槽的尺寸匹配普通平键的安装公差,和传动轴装配时可以通过平键传递扭矩,避免链轮和轴之间出现相对转动,台肩部分的外径比齿根圆直径小2到3毫米,这个尺寸差是特意预留的安装间隙,既不会和齿根部分的链条滚子发生干涉,也能保证台肩顺利穿入安装板的定位孔中,台肩的轴向长度一般比安装板的厚度大1到2毫米,装配后可以通过轴端挡圈或者锁紧螺母将链轮轴向压紧,不会出现轴向窜动。在实际的设备布局里,这类链轮的安装边界需要注意几个关键点:首先是中心距的预留,两个配对链轮的中心距误差要控制在中心距的0.2%以内,否则会出现链条张紧力不均、单边磨损过快的问题;其次是轴向的对齐误差,两个链轮的齿宽中心平面的偏移量不能超过齿宽的2%,不然链条运行时会出现偏磨,甚至脱链的故障;另外台肩部分和安装板之间要预留0.1到0.2毫米的间隙,不能完全顶死,避免链轮转动时和安装板发生摩擦损耗。从功能特性上来说,这类带台肩的链轮相比分体式的链轮加定位套结构,减少了一个装配零件,装配累积误差更小,整体的刚性更好,在转速不超过300转每分钟、传递功率不超过5千瓦的传动场景下,使用寿命比分体结构高15%左右,而且加工的时候可以一次装夹完成齿形、台肩、内孔、键槽的全部加工,形位公差更容易保证,不需要二次装夹找正,加工效率也更高。在选型适配的时候,首先要确认匹配的链条节距、滚子直径,保证齿形参数和链条完全匹配,其次要根据传递的扭矩计算内孔和键槽的尺寸,避免出现键槽压溃、内孔开裂的失效问题,另外台肩的尺寸要和安装位置的定位孔尺寸匹配,定位孔的公差一般采用H7级,和台肩的h6公差形成间隙配合,既方便装配,也能保证定位精度。在日常的设备维护中,这类链轮的齿面磨损量超过齿厚的10%的时候就需要更换,否则会出现跳齿、传动不稳的问题,台肩和安装板接触的端面如果出现磨损沟槽,也要及时检查轴向压紧结构是否松动,避免长期窜动导致的轴和键的磨损。很多小型自动化输送线、包装设备的进给机构里,都会选用这类一体式台肩链轮,主要就是因为其装配简单、定位可靠、维护方便,不需要额外加工定位衬套,能减少设计和加工的工作量,同时在运行过程中的故障率更低,适合长期连续运行的轻载传动场景。设计这类链轮的时候,齿部的热处理硬度一般控制在HRC40到45之间,既保证齿面有足够的耐磨性,也不会因为硬度过高导致齿部脆裂,台肩和内孔部分不需要做热处理,保持较好的韧性,避免装配时受力开裂,整体的加工粗糙度方面,齿面的粗糙度要达到Ra1.6,内孔和台肩的定位面粗糙度达到Ra3.2,非配合面的粗糙度达到Ra6.3就可以满足使用要求,不需要过高的加工精度造成成本浪费。在三维建模过程中,这类零件的建模首先要确定齿形的基本参数,包括节距、齿数、滚子直径、齿顶圆直径、齿根圆直径,通过方程式驱动齿槽的轮廓曲线,保证齿形的准确性,然后再拉伸生成齿圈基体,之后添加台肩结构,切除内孔和键槽,最后对齿顶、台肩的棱边做倒角处理,建模过程中要注意各个特征的尺寸关联,比如台肩的同轴度、内孔和齿圈的同轴度,在装配的时候可以直接通过台肩的圆柱面和安装孔做同轴配合,端面做贴合配合,快速完成装配定位,不需要额外添加配合约束,能提高装配体的搭建效率。
