工业传动用直板滚子链条结构设计

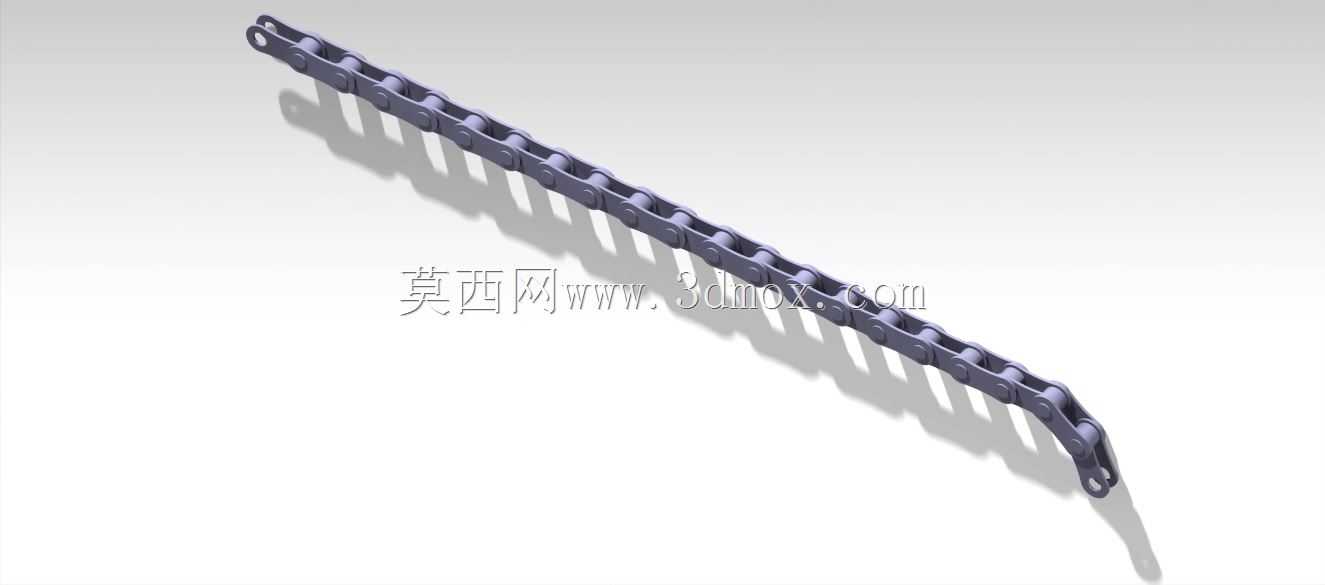

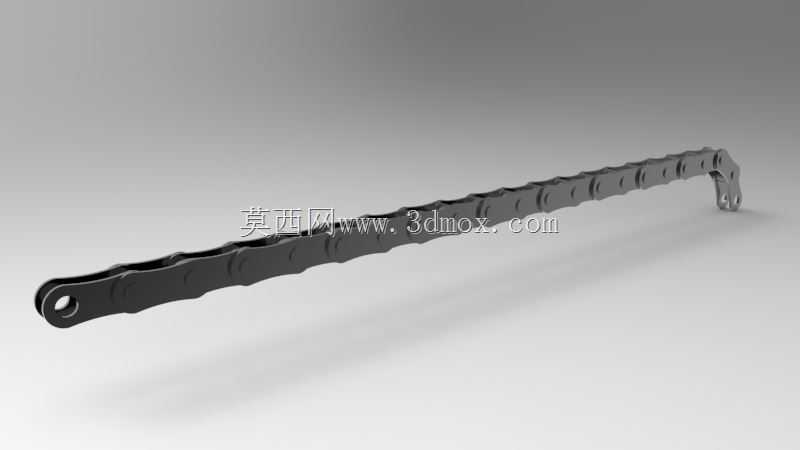

　　链传动作为机械传动系统中应用极为广泛的挠性传动形式，在长距离传动、重载工况、恶劣作业环境下的适配性远优于带传动与齿轮传动，本次呈现的直板滚子链条结构，是针对常规工业传动场景优化的通用型传动链结构，可适配多数中低速重载传动工位的使用需求。从实际应用场景来看，这类链条普遍部署在输送线动力传输段、农用机械动力传递单元、摩托车及非机动车传动系统、轻工包装设备进给机构中，相比同步带传动，它不存在打滑丢转的问题，对粉尘、油污、高低温环境的耐受度更高，不需要频繁调整张紧度就能维持稳定的传动比，在露天作业、无持续润滑维护的工况下，使用寿命能达到普通橡胶同步带的3-5倍。从功能特性上看，该链条采用标准外链板与内链板交替铰接的结构，

　　每节链节的滚子部分可在与链轮啮合时形成滚动摩擦，大幅降低啮合过程中的磨损量，相比无滚子的套筒链，传动效率能提升8%以上，运转噪音也能控制在合理区间；链板采用等强度直板设计，在承受交变拉应力的过程中，应力分布更均匀，不会出现异形链板局部应力集中导致的提前断裂问题，销轴与外链板采用过盈压装配合，内链板与套筒同样为过盈配合，仅套筒与销轴、滚子与套筒之间保留合理间隙形成转动副，既保证了整链的结构刚性，又让每节链节能灵活弯折，适配链轮的包角啮合需求。在设计思路层面，建模过程中优先保证链节的互换性，所有链节的节距、内节内宽、滚子直径、销轴直径都遵循通用传动链的尺寸规范，不需要额外定制配套链轮，直接选用对应规格的标准链轮即可完成装配；

　　建模时对铰接位置的配合间隙做了精准还原，既不会因为间隙过小导致链条弯折卡滞，也不会因为间隙过大出现传动过程中的横向窜动，整链组装完成后直线度偏差控制在千分之一以内，避免高速运转时出现跳齿、脱链的问题。从外形尺寸与安装边界来看，单节链节的节距符合短节距精密滚子链的通用尺寸区间，整链可根据实际传动中心距需求增减链节数量，安装时需要保证主从动链轮的端面共面度偏差不超过两链轮中心距的千分之二，链条的初始张紧度控制在松边垂度为中心距的1%-2%即可，不需要过度张紧，否则会大幅增加销轴与套筒的磨损速度，降低整链使用寿命；在垂直布置的传动场景中，还需要配套加装张紧轮，抵消链条自重带来的松边下垂量，避免啮合不良。实际选型使用时，需要根据传递功率、

　　主动轮转速、工况系数计算所需的链条破断载荷，该结构的链板厚度、销轴直径都经过等强度校核，能满足额定载荷下10000小时以上的使用寿命要求，在有腐蚀、高湿的特殊工况下，还可以在该结构基础上更换不锈钢材质链板与销轴，或者增加表面镀层处理，拓展其适用场景。建模过程中对链板的倒角、销轴的铆头结构、滚子的端面倒角都做了细节还原，完全符合实际加工生产的工艺要求，不存在无法落地的理想化结构，可直接用于传动系统的装配干涉校验、运动仿真模拟，也能作为非标链条改型设计的基础模型，通过调整节距、链板高度、滚子尺寸就能快速衍生出不同规格的输送链、重载牵引链结构，大幅缩短同类型产品的设计周期。
