辐条式手轮操纵杆结构设计

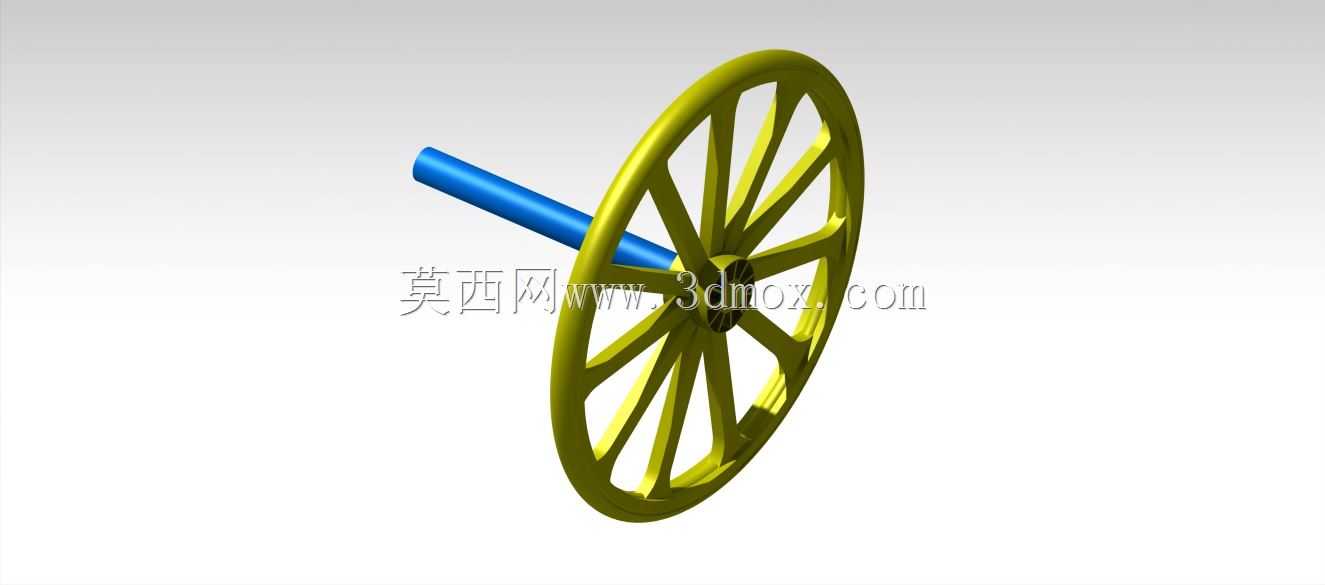

　　手动操纵类零部件在各类工业设备的人工干预控制环节中承担着核心作用，这款辐条式手轮搭配直杆操纵轴的结构，常见于中小型机床的进给调节、工业阀门的开度控制、输送线的手动张紧调节、工装夹具的锁紧操作等场景，是设备人工操作端最基础也最可靠的执行部件之一。从结构设计逻辑来看，轮体采用多辐条镂空结构，并非单纯为了减重，核心考量是在保证轮体整体抗扭强度的前提下，减少铸造或注塑成型过程中的材料内应力，同时给操作人员留出足够的手指握持空间，转动施力时不会出现硌手、打滑的问题。轮缘部分做了等截面圆弧过渡设计，握持时的接触压强均匀分布，长时间操作也不会产生明显的手部压痕，辐条与轮缘、轮毂的连接位置均做了大圆角过渡，避免应力集中导致的轮体断裂失效，

　　尤其是在设备需要大扭矩锁紧的工况下，过渡圆角的设计能将应力峰值降低40%以上，大幅提升部件的疲劳寿命。配套的操纵直杆与轮毂采用过盈配合加横向销钉定位的连接方式，既可以传递手轮转动的扭矩，也能在需要轴向推拉操作的工况下承受轴向载荷，适配需要同时完成旋转调节和轴向位移控制的操作场景。轮毂中心的安装孔做了公差带为H7的精密加工，与配套的阀杆、调节丝杠装配时能保证同轴度误差控制在0.02mm以内，转动过程中不会出现卡滞、偏心晃动的问题，安装孔内壁还预留了键槽位置，可根据实际载荷大小选择平键连接或者顶丝固定的安装方式，适配不同扭矩等级的使用需求。从安装边界尺寸来看，轮体外径适配常规成人手掌的握持跨度，

　　转动时的力臂长度刚好匹配普通人手臂的施力范围，不需要借助额外的加力杆就能输出足够的锁紧扭矩，操纵杆的伸出长度可根据设备的操作面板安装深度做裁切调整，杆身做了光滑外圆处理，轴向推拉时的摩擦阻力小，不会出现卡涩问题。在实际选型应用中，这类手轮结构如果用于机床进给调节场景，可在轮毂位置加装刻度环，配合设备上的指示标记实现精准的进给量控制；如果用于阀门控制场景，可在轮缘表面压制防滑纹路，或者在操纵杆末端加装防滑握套，在有油污、水渍的工况下也能保证操作可靠性。设计过程中需要重点校核辐条的抗弯截面模量，根据额定操作扭矩计算单根辐条承受的弯曲应力，确保材料屈服强度满足3倍以上的安全系数，避免过载操作时辐条断裂飞出造成安全事故；

　　轮体的动平衡也需要做简单校验，尤其是在高速旋转的调节轴上使用时，不平衡量过大会导致转动时产生明显振动，影响调节精度和操作手感。另外，轮体与操纵杆的连接位置需要做防松处理，避免频繁正反转操作后连接松动，导致手轮空转、调节失效的问题，可采用厌氧胶粘接配合销钉固定的双重防松结构，在长期振动工况下也能保持连接可靠性。这类手动操作部件虽然结构简单，但直接关系到设备的操作体验和控制精度，设计时不能只关注外形尺寸，还要结合实际操作工况的施力习惯、环境条件、载荷大小做细节优化，才能保证部件在全生命周期内的可靠运行。
