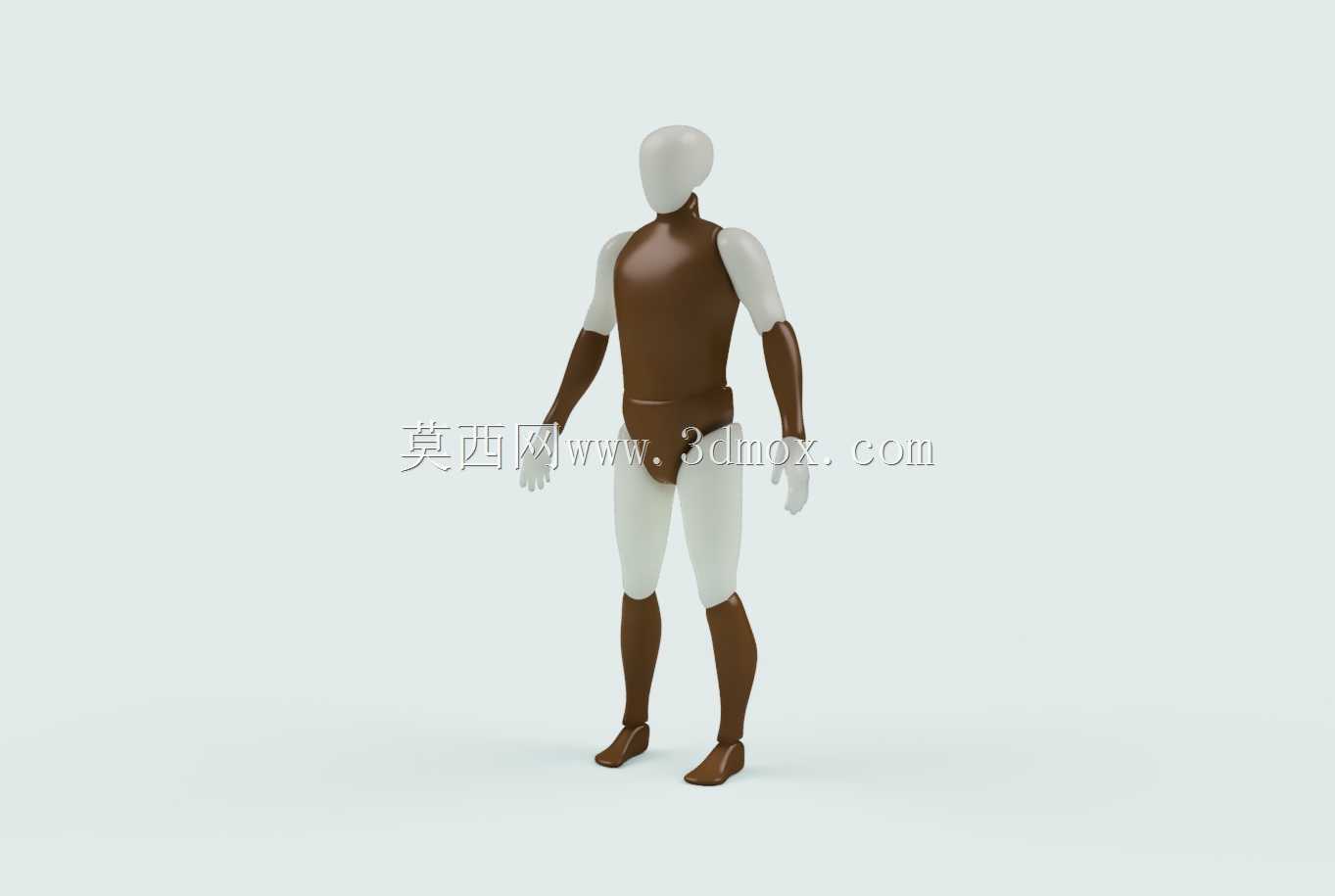

3D打印可穿戴男性人体素体结构

　　做3D打印人体相关项目快八年，经手的素体模型少说也有几十套，这套分件式男性人体结构是最近调试FDM设备时反复验证过适配性的方案，先从实际落地的场景说起。首先是文创手办领域的应用，很多定制化手办工作室需要基础素体来做外甲、服饰的适配打样，不用每次从零开始雕刻人体基底，能省掉至少六成的基础建模工时；然后是可穿戴防护装备的小批量试做，比如运动护具、影视道具护甲的初样验证，直接在这个素体上做贴合面的结构设计，打样出来就能直接套在对应尺寸的假人支架上测试贴合度，不用反复调整人体曲面的基准；还有医疗康复辅具的前期适配，比如定制矫形支具的时候，拿这个标准素体做基础参考，调整对应部位的尺寸参数后，能快速打出初样和患者的体表轮廓做比对，减少临床试错的次数。

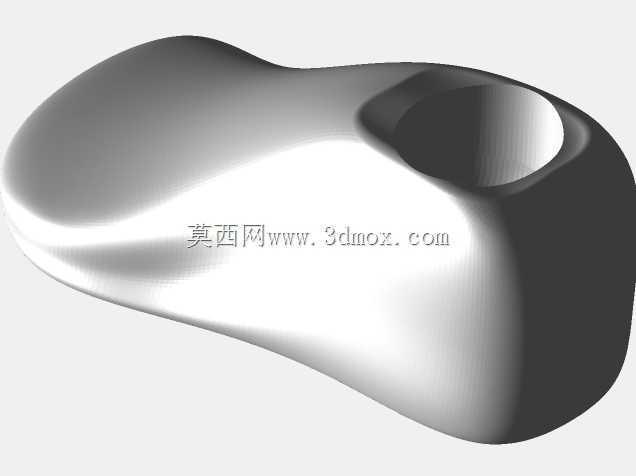

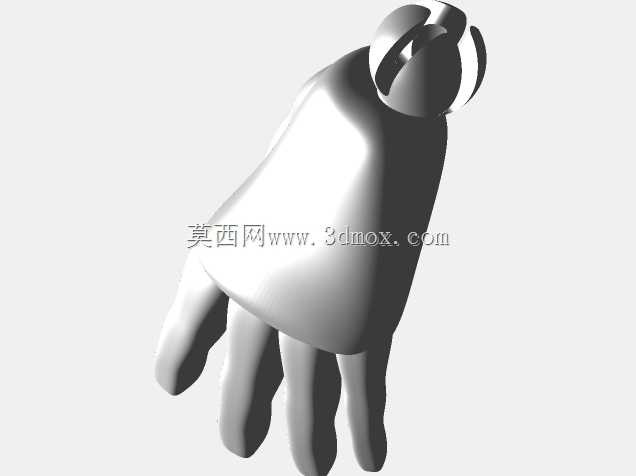

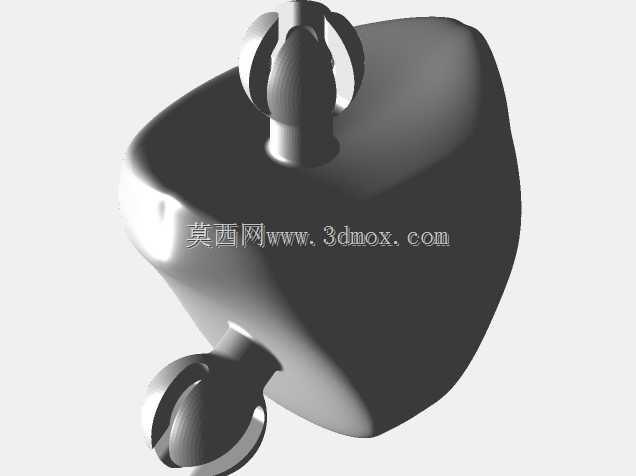

　　说回模型本身的设计思路，最开始做整体式人体素体的时候，打样经常遇到支撑难拆、关节部位打印翘曲的问题，后来改成了分件式结构，把躯干、上臂、前臂、大腿、小腿这些需要做穿戴适配的部位单独拆分，拆分面都选在肢体轮廓的自然分界处，比如上臂的拆分面就在肩峰下三厘米的位置，刚好是短袖服饰的自然袖口线，不会破坏穿戴件的贴合面。所有分件的连接位都做了0.2毫米的间隙预留，不管是用PLA还是光敏树脂打印，组装的时候都不用额外打磨，直接就能卡进配套的关节支架里，关节的活动角度也做了限位设计，上臂前抬能到120度，后摆到30度，膝盖弯曲能到135度，完全满足日常姿态的展示需求，不会因为活动角度过大导致分件连接处断裂。

　　尺寸方面这套素体是按1:6的常规展示比例做的，整体站立高度控制在30厘米左右，刚好适配市面上主流的展示盒、支架配件，安装边界也做了充分考虑，脚底做了直径8毫米的平底定位孔，能直接固定在通用的亚克力展示底座上，不用额外做转接件；躯干部分的内腔留了12毫米的通孔，走关节支架的连接杆时不会和内壁发生干涉，哪怕后期要加发光模块的走线，空间也完全足够。之前有工作室拿这套素体做中世纪骑士铠甲的3D打印样件，所有护甲片的贴合面都是直接在这个素体曲面上偏移1.2毫米做的，打样出来的甲片直接就能拼合，没有出现过贴合缝隙过大或者穿模的问题，比之前用扫描的人体模型做设计效率高了不少。

　　实际打印的时候也做了很多适配性的调整，所有外表面的曲面曲率都做了连续化处理，没有锐角转折，打印的时候不用加过多的支撑，哪怕是0.3毫米的层厚设置，打出来的表面也不会出现明显的层纹，后期打磨抛光的工作量能减一半。肢体分件的壁厚统一设为2毫米，既保证了打印后的结构强度，不会因为轻微磕碰就碎裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。之前试过把壁厚调到1.5毫米，打印小腿部件的时候，因为摆放角度的问题，脚踝位置容易出现层间开裂，调到2毫米之后，连续打了二十多套都没出现过结构失效的问题。还有个细节设计，就是所有分件的边缘都做了0.5毫米的圆角过渡，一是打印的时候不会出现边缘翘边，二是组装的时候不会划手，尤其是做可动结构的时候，圆角过渡能减少部件之间的摩擦损耗，反复拆装调整姿态也不会出现边缘掉渣的情况。

　　从设备适配的角度说，这套模型的所有分件最大尺寸都控制在22厘米以内，哪怕是打印尺寸220*220毫米的入门级FDM3D打印机，也能一次放下两个肢体分件同时打印，不用拆分二次拼接，对于小工作室或者个人玩家来说，设备门槛很低，不用上大尺寸的工业级设备就能做出完整的素体。如果是做小批量的复模生产，这套分件的结构也很适合开硅胶模，分模线都选在肢体的侧面隐蔽位置，复模出来的件打磨量很小，能快速翻制出多套素体供后续的创作使用。之前接触过做影视道具的团队，拿这套素体缩放到1:1的尺寸做道具服的人台内芯，内部填充发泡材料之后，支撑强度足够，外层贴布料或者做铠甲固定的时候，曲面贴合度比传统的泡沫人台好很多，重量也比玻璃钢的人台轻了近三分之一，搬运调整都很方便。
