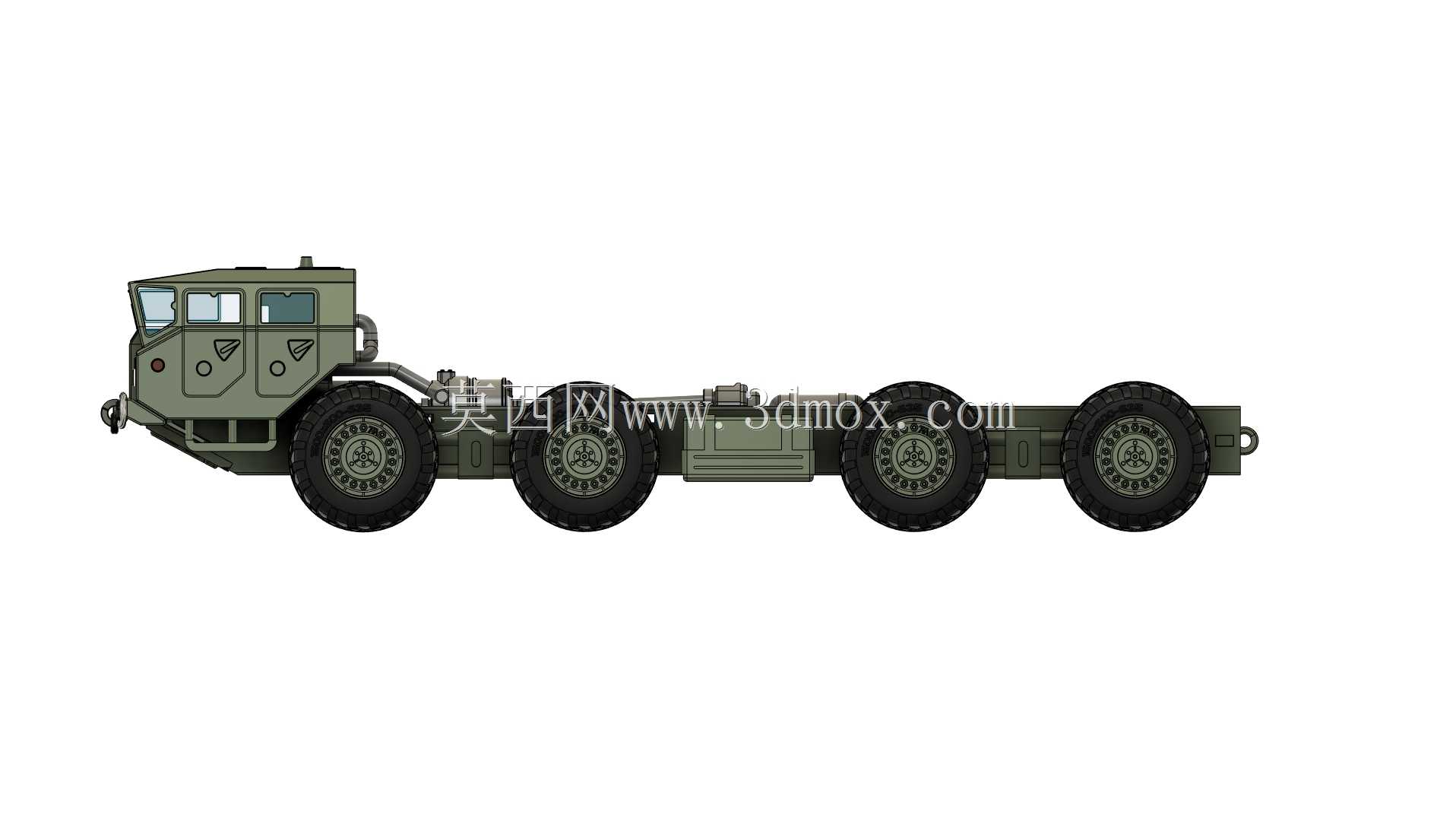

八轮多用途重型越野卡车底盘结构

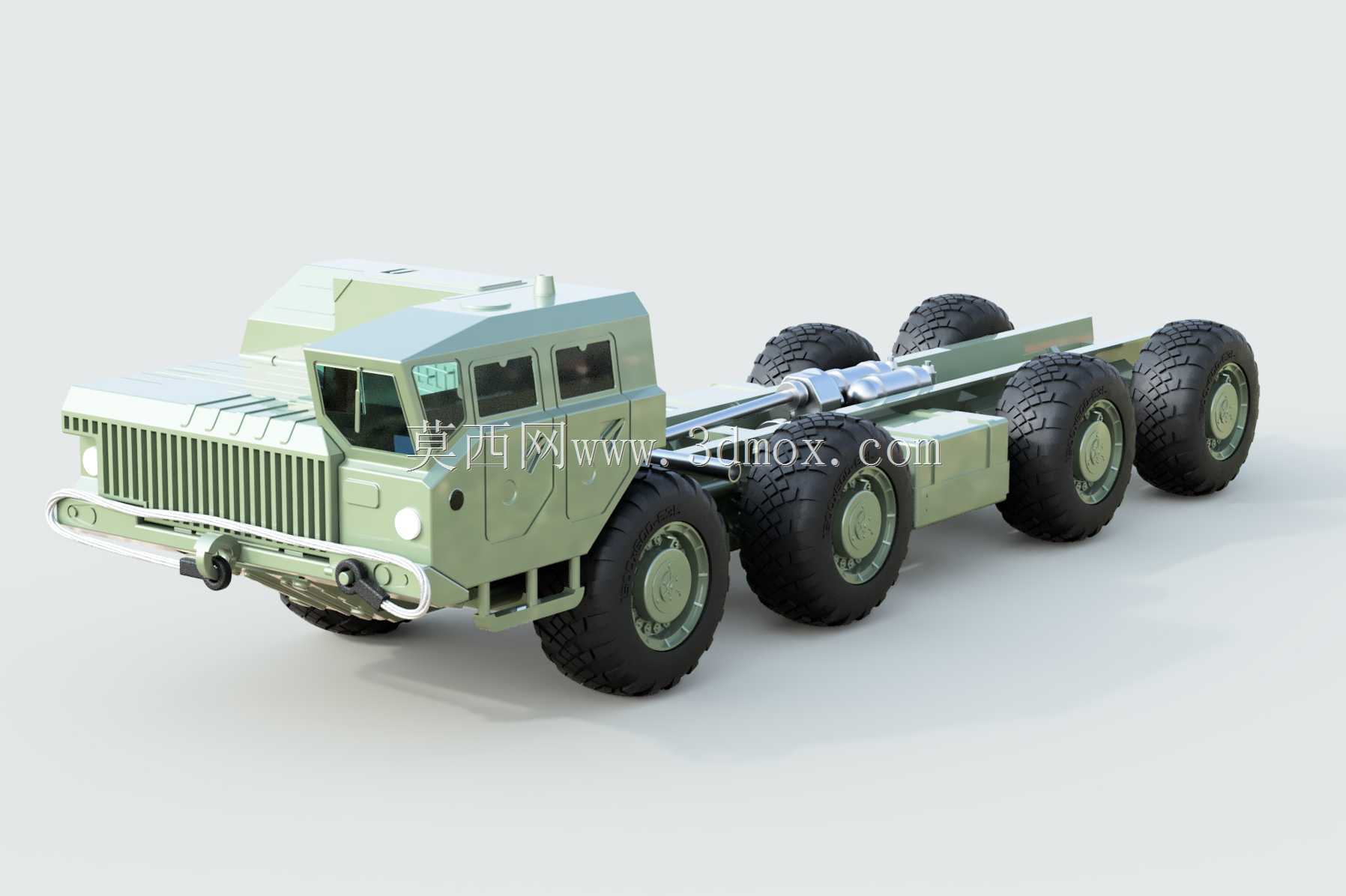

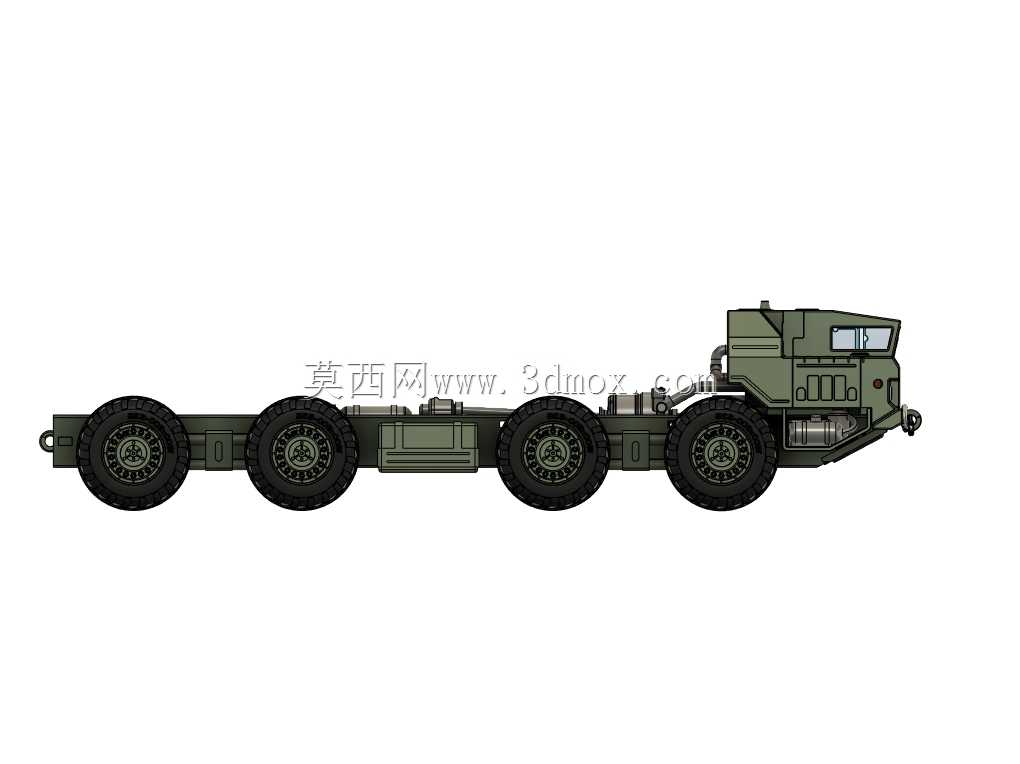

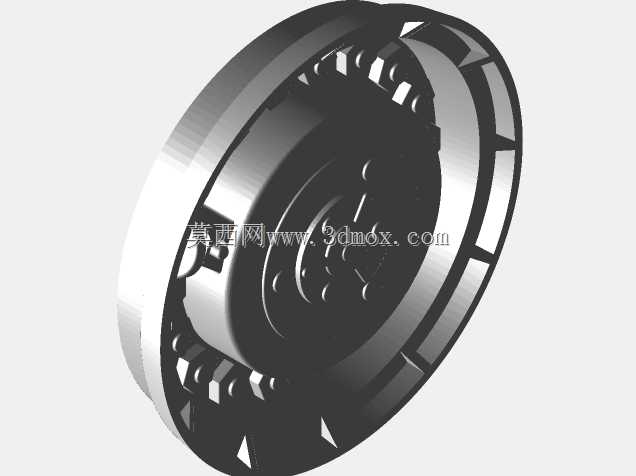

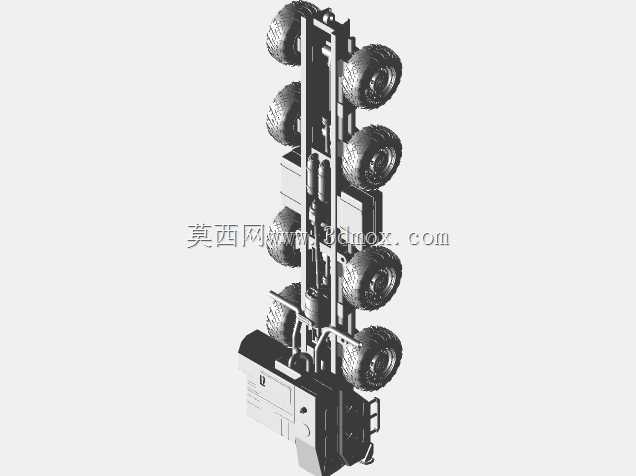

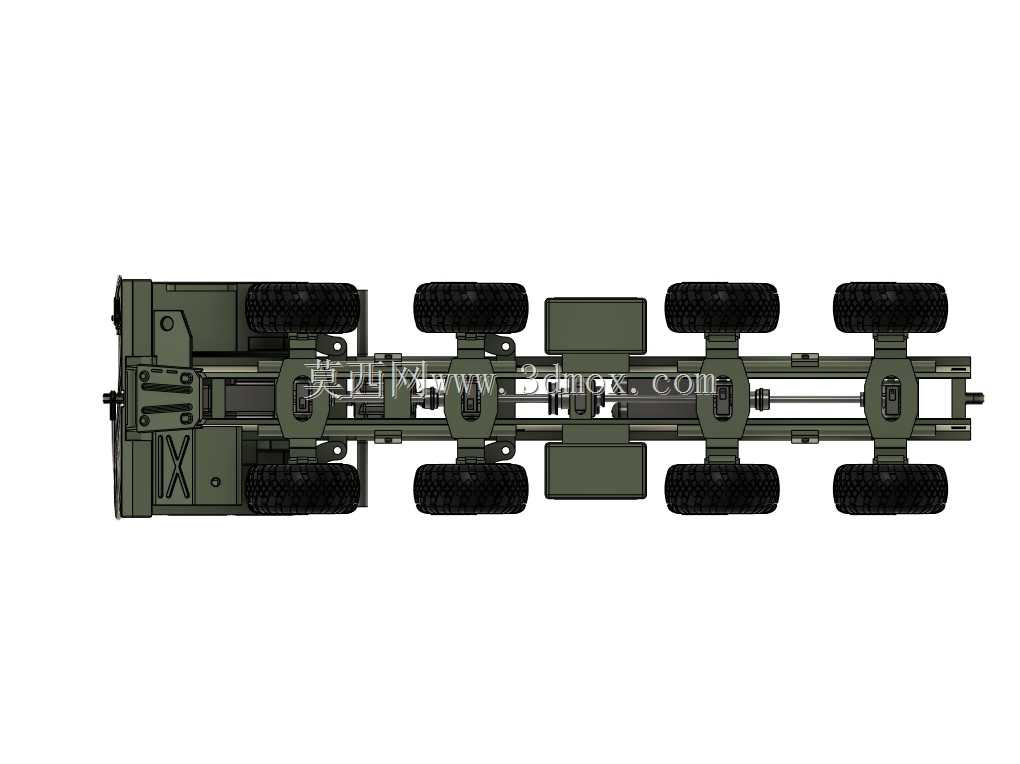

　　该8x8驱动的重型越野卡车底盘，核心定位为大载荷复杂地形通行的承载基体，可适配多种上装模块完成不同场景作业需求。在实际工程应用中，这类底盘常作为重型装备运载平台、特种作业设备承载基体使用，在非铺装路面、泥泞滩涂、戈壁荒漠等低附着系数路况下，依靠多轴驱动的牵引力分配特性，保障整车通行能力，避免单轮打滑导致的动力损失。从结构设计逻辑来看，该底盘采用分体式车架承载结构，主纵梁采用高强度合金钢板冲压成型，横梁采用槽型截面与纵梁铆接固定，兼顾抗扭刚度与轻量化需求，能够承受上装设备的垂直载荷、行驶过程中的冲击载荷以及转向时的侧向载荷。动力舱布置在车头前部，预留了全新发动机及发动机罩的安装匹配空间，动力输出路径从发动机经离合器、变速器、

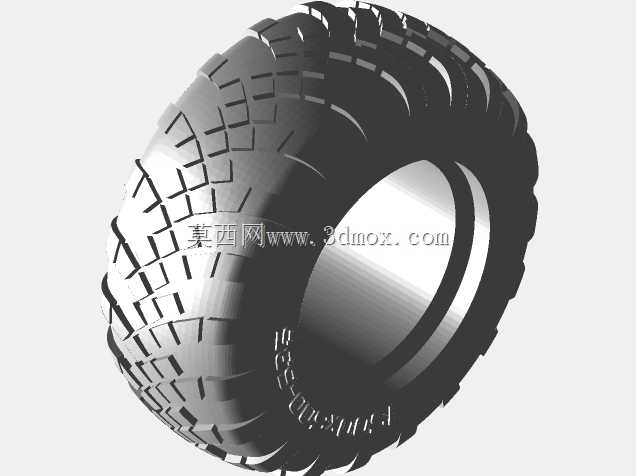

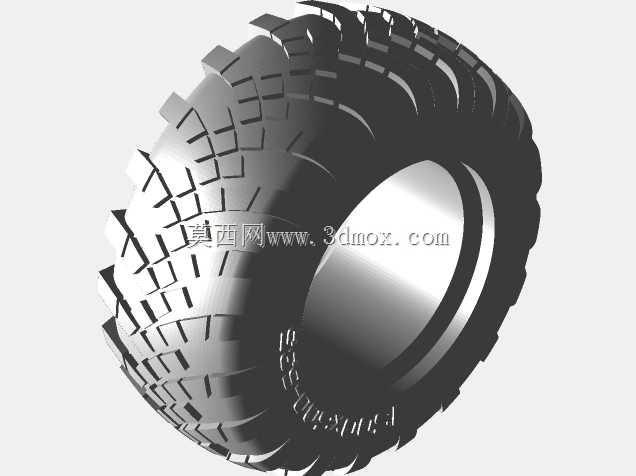

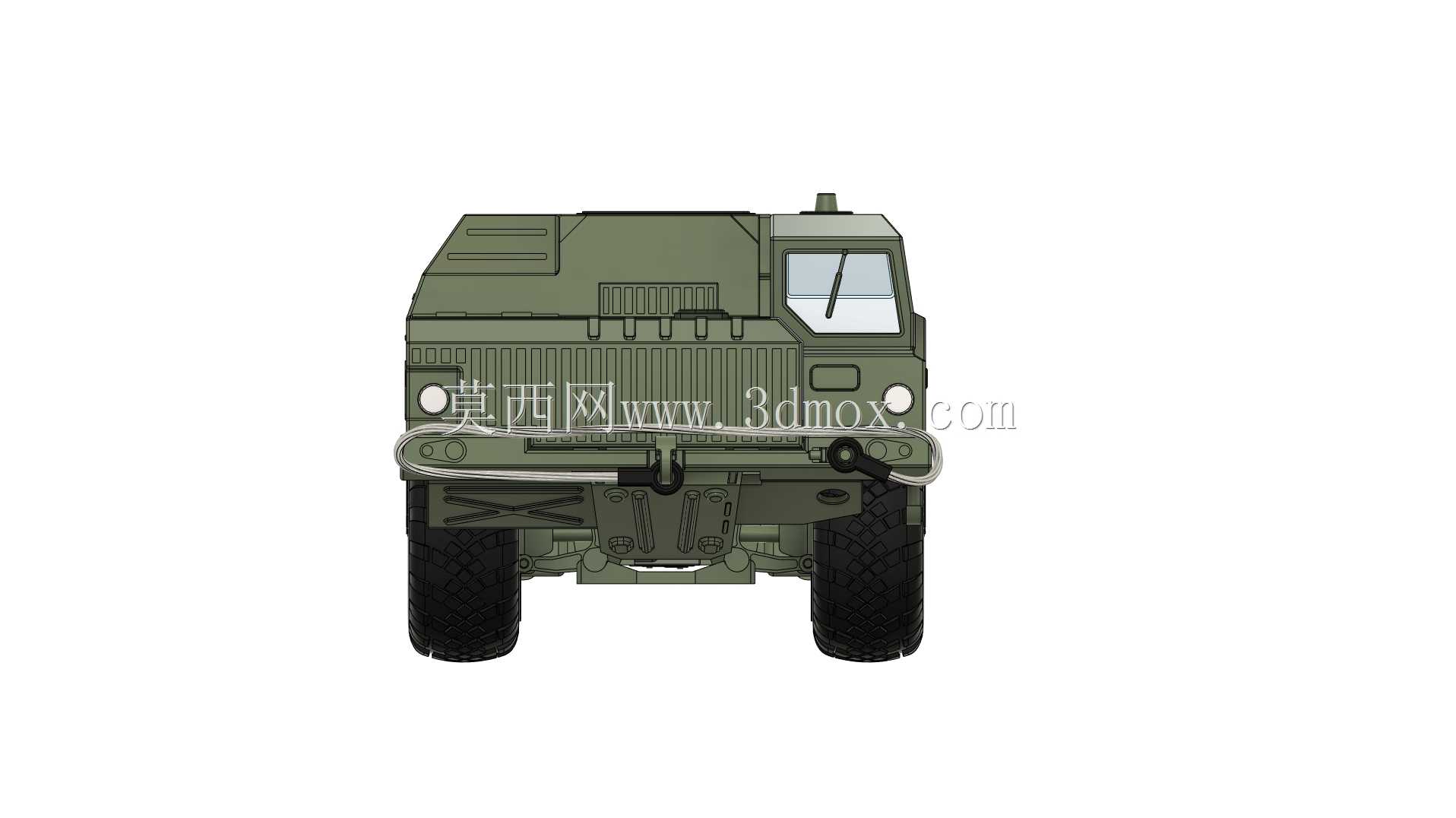

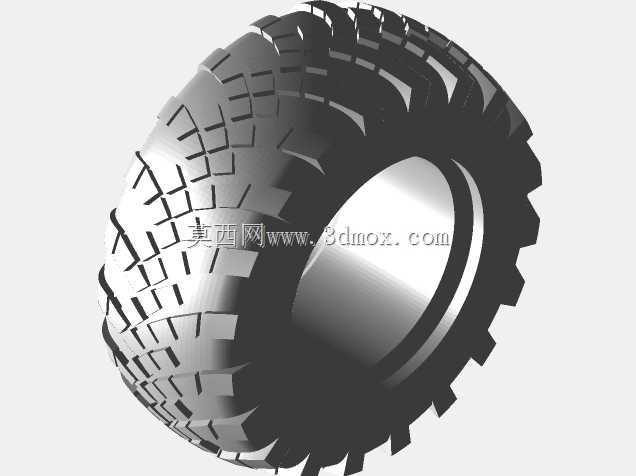

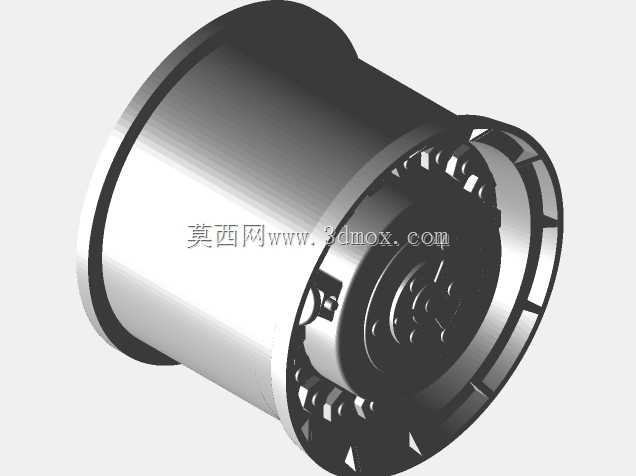

　　分动箱传递至各驱动桥，分动箱带有高低速挡位切换结构，可根据路况调整传动比，低速挡位可放大输出扭矩，满足重载爬坡、脱困场景的动力需求，高速挡位适配公路行驶的转速匹配，降低燃油消耗与传动系统磨损。行走系统采用八轮独立？不，是整体式驱动桥搭配大直径越野轮胎，轮胎胎纹为深块状越野花纹，胎面宽度大，接地比压低，在松软路面行驶时可减少沉陷风险，每个车桥都配备了钢板弹簧悬架与液压减震器，缓冲路面颠簸传递至车架的冲击，保障上装设备的稳定性，同时悬架行程设计预留了足够的跳动空间，在交叉轴路况下可保证轮胎与地面的有效接触，提升抓地力。驾驶室采用平头短舱设计，前置的进气格栅为大尺寸镂空结构，保障动力舱的散热通风效率，驾驶舱内部预留了驾乘人员操作空间，

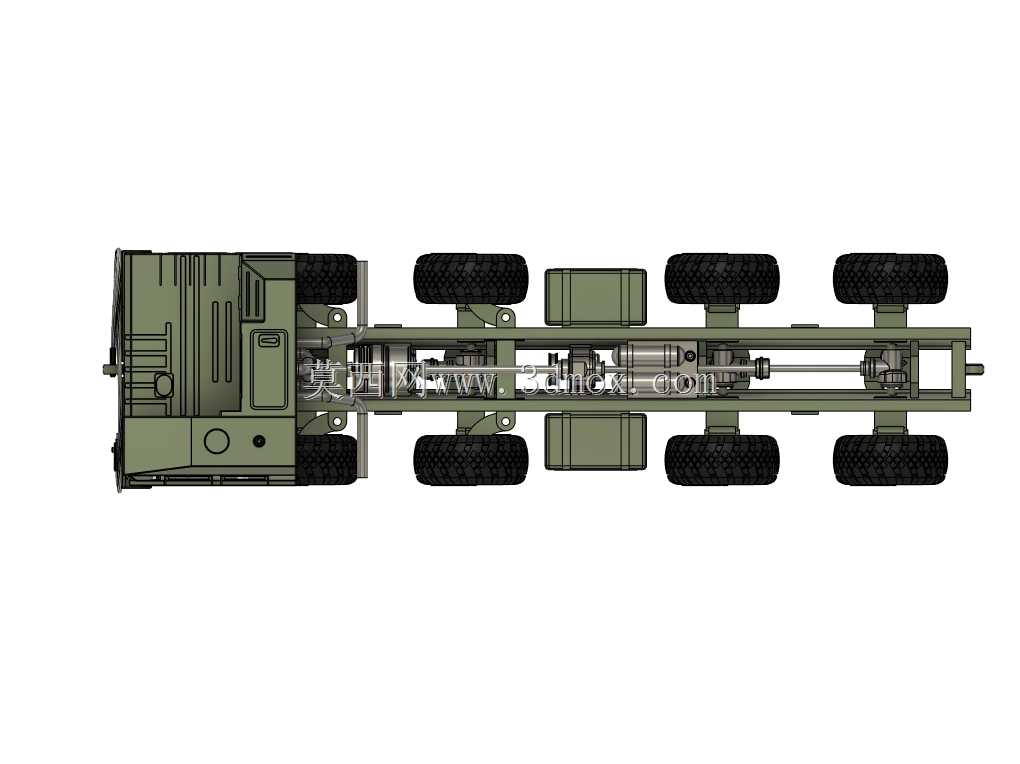

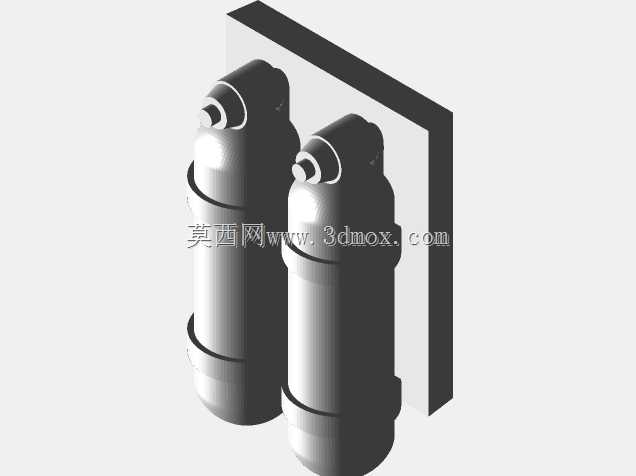

　　前挡风玻璃为大倾角设计，降低行驶风阻同时拓展前方视野，车头前部配备了重型牵引销与防撞杠，可满足故障牵引、应急拖拽的使用需求。从安装边界来看，车架后部的上装安装平面预留了标准化的安装孔位，孔位间距符合重型特种车辆上装的通用匹配规范，可直接对接货运货厢、起重装置、雷达基站、导弹发射装置等不同上装模块，无需对车架主体结构进行二次改装，缩短改装周期，降低改造成本。车架两侧预留了燃油箱、储气筒、蓄电池组等附属部件的安装支架位置，各部件的布置避开了传动系统的运动干涉区域，同时平衡了整车轴荷分配，避免单轴载荷超标导致的轮胎异常磨损、车桥过载损坏问题。转向系统采用前两轴助力转向结构，减小多轴车辆的转弯半径，提升狭窄区域的通行灵活性，

　　制动系统采用气刹结构，每个车轮都配备独立制动气室，配合ABS防抱死装置，在湿滑路面制动时可避免车轮抱死，提升行驶安全性。在设计过程中，充分考虑了极端环境下的使用可靠性，电气线路采用防水接插件布置在车架内侧，避免行驶过程中泥水飞溅、碎石击打导致的线路破损，气路管路采用耐低温、耐油腐蚀的材质，可在宽温度区间内保持管路密封性能，不会因温度变化出现管路脆裂、密封失效问题。这类多轴重型越野底盘的三维结构建模，需要重点关注各部件的运动干涉校核，比如转向过程中前轮与车架、悬架的间隙，悬架跳动时轮胎与翼子板的间隙，传动轴在不同跳动行程下的伸缩量与夹角变化，确保各部件在全行程运动过程中不会出现硬接触摩擦，保障整车运行的可靠性。
