卡玛兹重型牵引卡车头三维结构设计

　　这款重型牵引车头的三维结构设计，首先要锚定长途干线公路货运、重载工业物资转运的核心应用场景，在建模阶段就需要把实际运营中的各类边界约束纳入考量，不能只做外观曲面的复刻。从实际用途来看，该类车型主要承担半挂货运列车的牵引功能，需要匹配不同规格的货运半挂，完成大宗建材、工业设备、民用物资等中长距离公路运输任务，在寒区、非铺装路面等复杂工况下也需要具备可靠的作业能力，这就要求建模过程中对底盘、连接机构的结构还原度足够支撑后续的性能仿真验证。

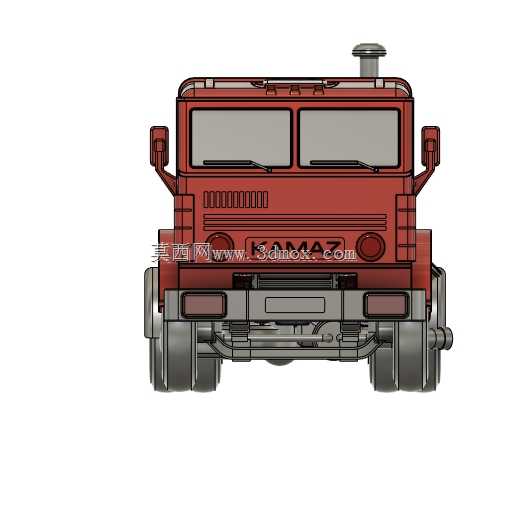

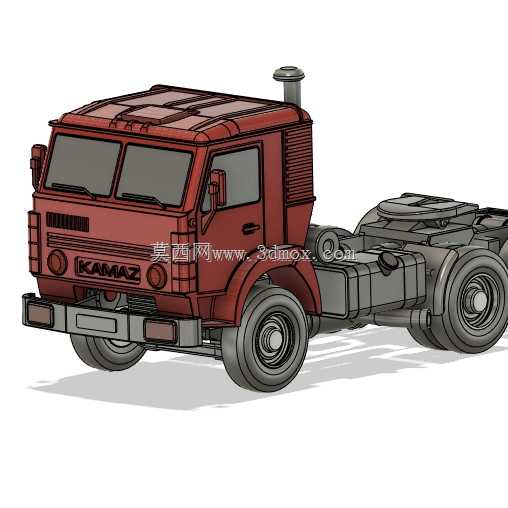

　　在功能特性的还原上，建模时优先梳理了整车的功能分区：驾驶室部分采用平头驾驶室布局，这种布局的核心优势是缩短整车总长，在同等车长限制下提升半挂的载货长度余量，同时优化驾驶员的前方视野，降低城区、场站作业时的视野盲区。驾驶室本体的结构建模中，预留了车门开合、车窗升降、内饰安装的结构边界，前脸的进气格栅、车灯安装位、保险杠结构都按照实车的装配逻辑做了分层处理，保险杠下部预留了防钻入护杠的安装接口，符合道路车辆的安全设计要求。驾驶室后侧的排气系统、进气道结构都做了独立的零件拆分，方便后续做散热、进排气效率的仿真计算。

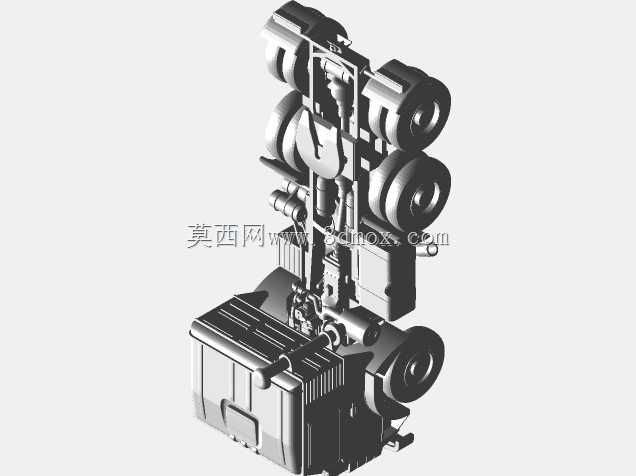

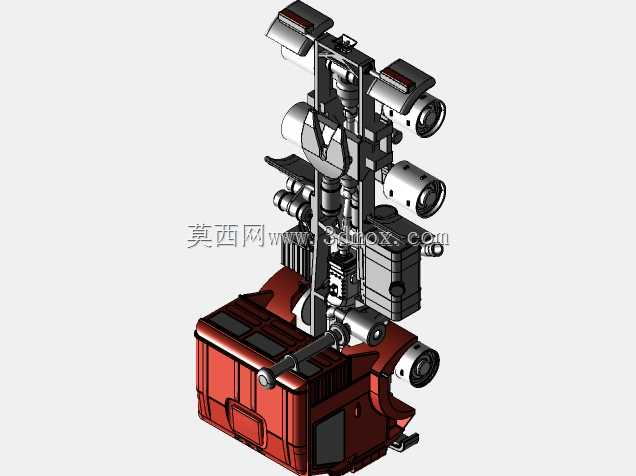

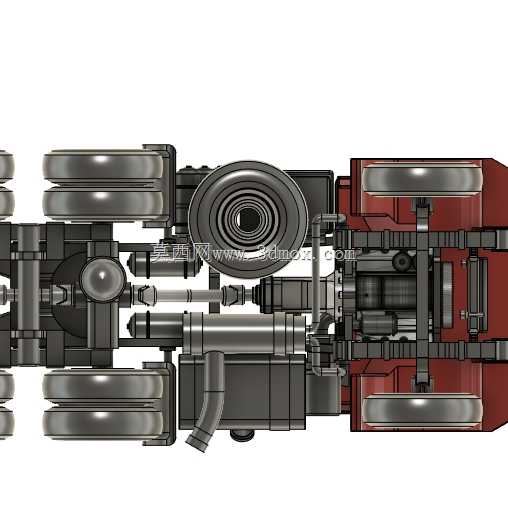

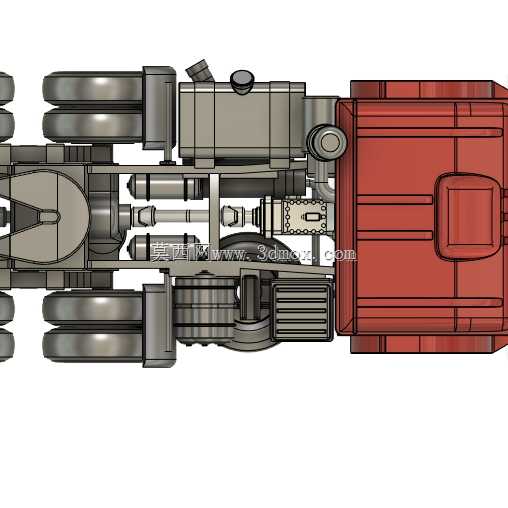

　　底盘部分的建模是整个设计的核心，首先要明确牵引座的安装位置与安装边界，牵引座作为连接半挂的核心承载部件，其安装平面的高度、与后驱动桥的距离都严格按照重载牵引的载荷分配逻辑设置，保证整车在挂载半挂后轴荷分配处于合理区间，避免单桥载荷超出设计限值。底盘的车架采用纵梁加横梁的梯型结构，纵梁的截面尺寸、横梁的布置间距都参考了同级别重载牵引车的设计参数，预留了燃油箱、蓄电池、储气筒、尾气后处理装置的安装空间，各个附件的安装支架都做了对应的结构还原，能够直观呈现底盘的管线布置走向。

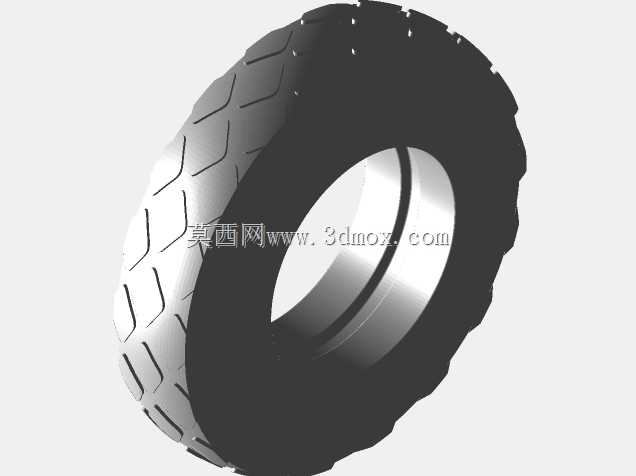

　　行走系统的建模中，前桥采用转向桥结构，还原了转向拉杆、转向节的连接关系，能够直观呈现转向过程中的车轮运动轨迹，验证转向角是否满足设计要求，避免出现转向干涉问题。后桥采用双驱动桥的配置，匹配重载工况下的驱动力需求，轮胎模型还原了重载货运轮胎的胎面花纹与轮毂结构，悬架部分采用钢板弹簧加减震筒的结构，准确呈现了悬架的行程边界，能够用于验证车辆在颠簸路面行驶时，车轮跳动与车架、驾驶室之间的运动间隙，避免出现运动干涉。

　　设计思路上，整个建模过程遵循从整体骨架到局部细节的递进逻辑，首先确定整车的核心尺寸边界：整车总长控制在平头牵引车的常规尺寸区间，轴距参数匹配双后桥的载荷分配需求，驾驶室宽度满足双乘员座椅的布置要求，整车高度考虑到排气筒、驾驶室顶的高度，符合道路通行的限高要求。在确定整体骨架的尺寸参数后，再逐步拆分各个系统的独立零件，每个零件的建模都考虑实际的装配关系，比如驾驶室与车架之间的悬置结构，预留了减震垫的安装空间，能够还原驾驶室的减震浮动行程；牵引销的匹配尺寸按照通用半挂牵引销的标准做了对应设置，保证挂载不同半挂时的连接兼容性。

　　从安装边界的角度来看，建模过程中对各个外接部件的接口都做了明确的结构预留：前部保险杠预留了牌照安装位、拖拽钩的安装接口，驾驶室后部预留了半挂管线连接的安装支架位置，底盘侧部预留了侧防护栏的安装孔位，这些细节的还原能够让模型直接用于后续的改装设计、配件匹配工作，不需要再对基础模型做大幅度的结构调整。对于工程设计人员来说，这个模型既可以作为重型商用车设计的参考基准，也可以用于物流场站的场景仿真、驾驶员培训的教具开发，甚至可以用于特种改装车的底盘改制参考，比如在该底盘基础上改装救援车辆、工程作业车辆时，能够直接调取底盘的尺寸参数与安装边界，提升改制设计的效率。

　　在细节处理上，前脸的品牌标识、车门的把手、外后视镜的支架结构都做了等比例还原，这些外观细节并不是单纯的装饰，比如外后视镜的支架角度、镜面尺寸都经过视野校核，能够覆盖车辆侧方、后方的视野范围，减少驾驶盲区；车门的开合角度、踏步的位置高度都参考了实际使用中的人机工程要求，方便驾驶员上下车。发动机舱的结构虽然被驾驶室覆盖，但建模时也预留了发动机、变速箱的安装空间，能够匹配大排量柴油发动机的尺寸边界，方便后续做动力总成的匹配设计。整个模型的结构拆分逻辑完全按照实际车辆的装配层级设置，从整车到系统、再到单个零件的层级清晰，方便设计人员对单个部件做结构优化、参数调整，也能够直接导出用于生成工程图纸、做有限元分析的基础模型，不需要做过多的几何清理工作。
