工业布线用镂空式塑料理线槽结构设计

在工业电控柜布线、自动化设备内部走线、通讯基站线缆排布等场景中，线缆的有序收纳与防护一直是结构设计环节需要重点考量的内容，这款镂空式理线槽正是针对这类场景开发的布线配套构件。日常设备运维过程中，杂乱的线缆不仅会干扰故障排查效率，线缆之间的相互摩擦、与设备金属棱角的剐蹭还容易造成绝缘层破损，引发短路、信号干扰等问题，这款理线槽的核心作用就是将不同功能、不同走向的线缆规整收纳在槽体内部，同时通过侧壁的镂空结构实现单根线缆的分路引出，兼顾整体布线的规整性与分支接线的灵活性。

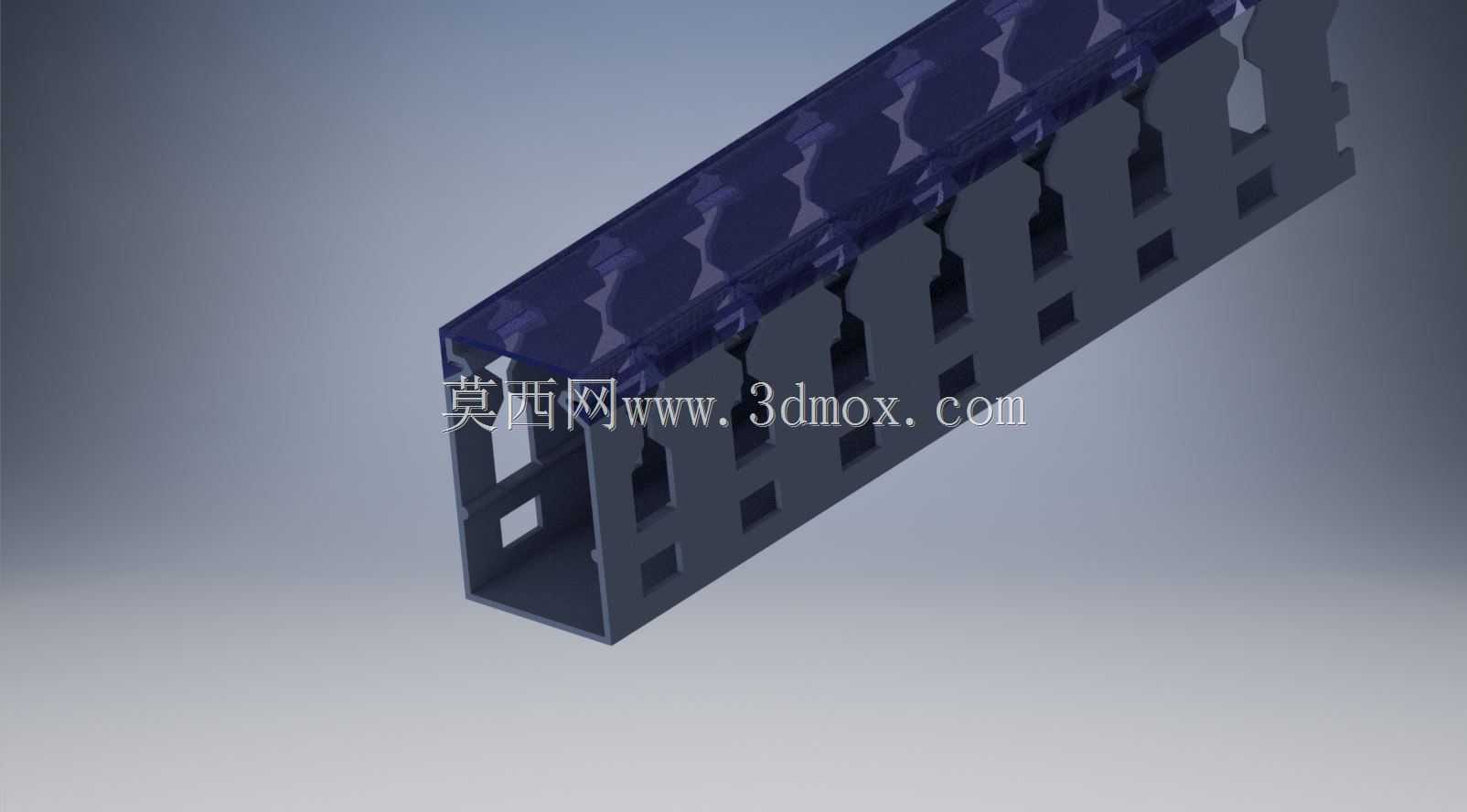

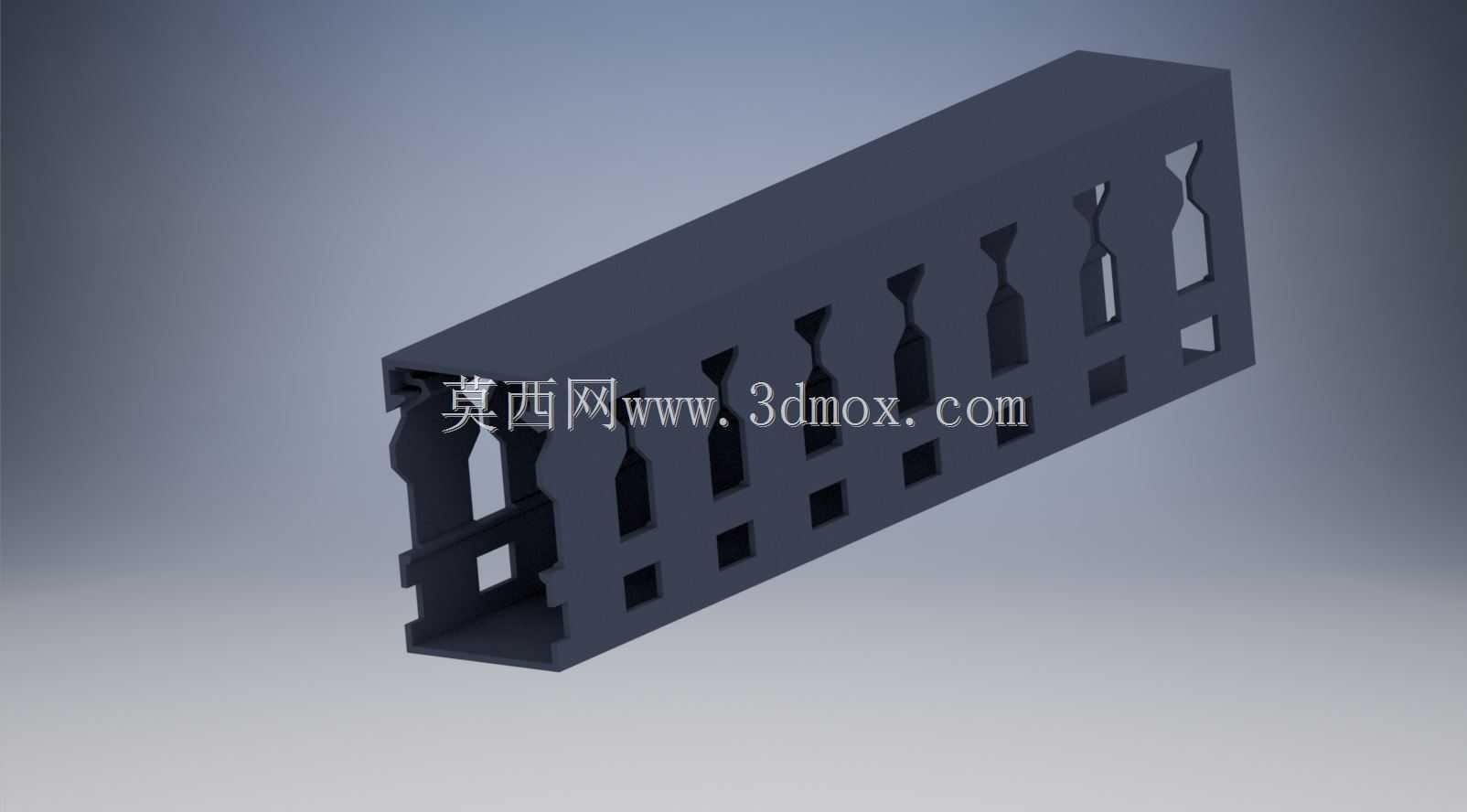

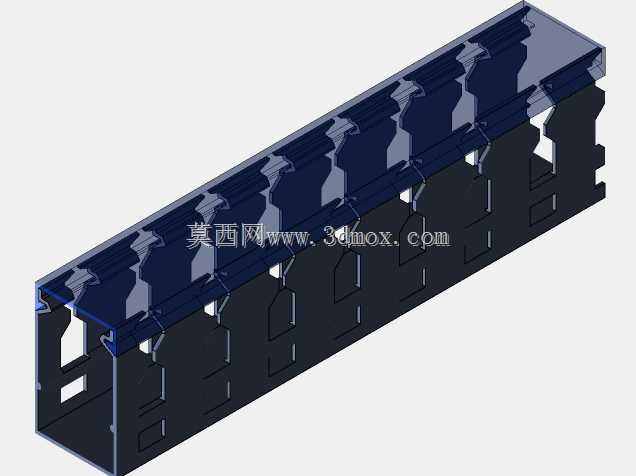

从结构设计思路来看，这款线槽采用槽体与上盖扣合的装配形式，槽体主体为U型截面，底部为平整安装面，可通过背胶、扎带或者螺丝固定在安装基板、电控柜安装梁或者设备内壁上，安装时不需要额外加工复杂的适配结构，适配绝大多数常规布线场景的安装边界。槽体侧壁采用连续的栅格镂空设计，每个镂空卡位的尺寸经过反复校核，既可以保证常规线径的控制线缆、动力线缆能够顺畅从卡位穿出，又能对穿出的线缆形成一定的限位作用，避免线缆在槽口位置出现大角度弯折损伤线芯。上盖采用半透明深色塑料材质，扣合在槽体顶部后既可以遮挡内部线缆提升外观整洁度，又能在不拆卸上盖的情况下大致观察内部线缆的排布情况，日常巡检时不需要反复拆装槽盖就能快速判断线缆是否存在移位、挤压等异常。

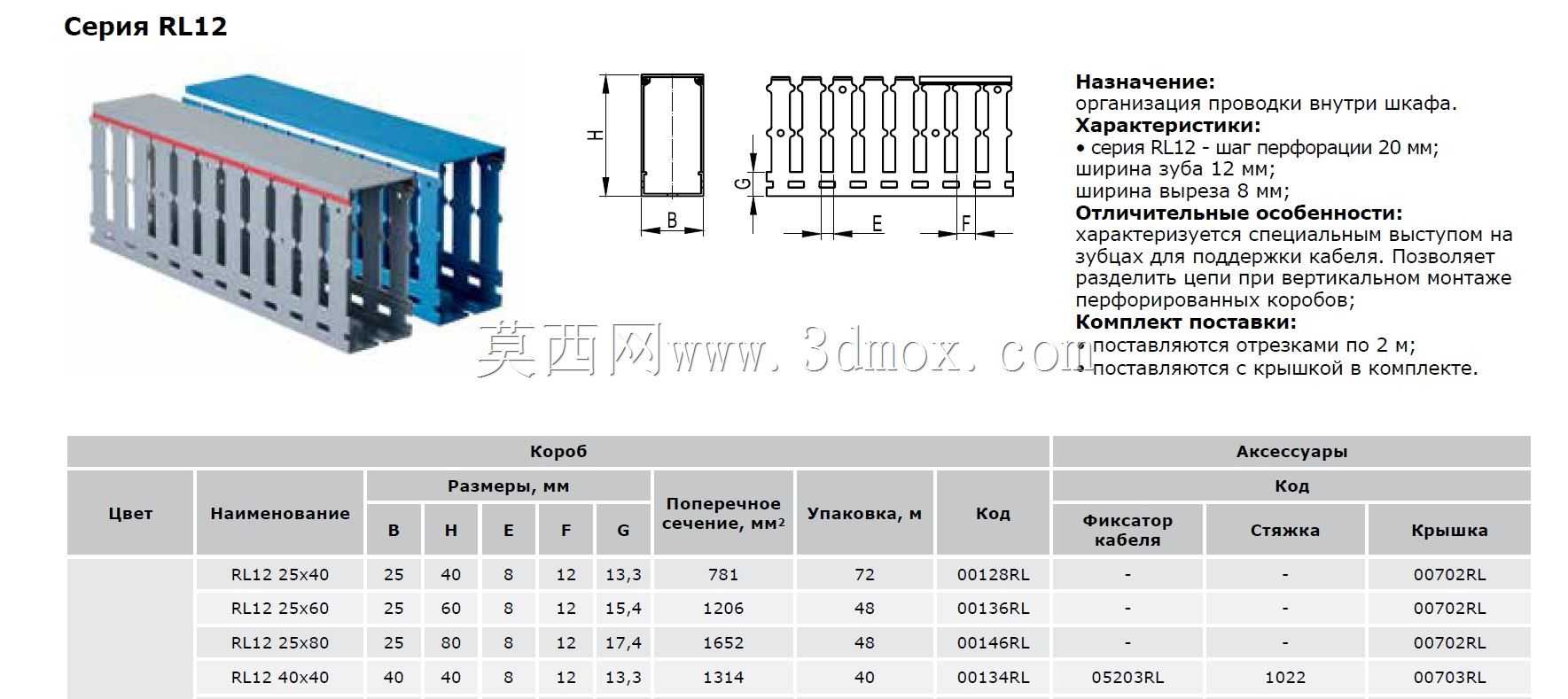

实际选型应用时，需要根据单段布线的线缆总截面积确定槽体的内部容积，一般要求槽内线缆的总填充率不超过槽内净空间的60%，预留足够的散热空间与后续新增线缆的余量，这款线槽的侧壁镂空间距均匀，分支接线时可以根据接线端子的实际位置选择对应位置的卡位出线，不需要额外在槽壁上开孔，大幅降低现场布线的施工工作量。槽体的边角位置全部做了圆角过渡处理，没有尖锐的棱角，施工人员布线操作时不会被划伤，同时也避免了棱角位置剐蹭线缆绝缘层的问题。在长期使用场景下，槽体选用的工程塑料材质具备一定的阻燃性能与耐老化性能，适配工业现场的温度变化与少量油污、粉尘的使用环境，不会因为长期受热出现脆化变形，也不会因为常见的工业油污腐蚀出现结构强度下降的问题。

针对不同的安装场景，这款线槽可以根据实际布线长度进行任意裁切，裁切后槽体截面平整，不需要额外做毛边处理就可以直接拼接使用，槽体与槽体之间可以通过配套的对接件实现直线拼接，也可以通过转角配件实现90度转向布线，适配不同走向的布线路径。在高密度布线场景下，比如PLC控制柜内的IO模块接线、伺服驱动器的编码器线与动力线分离布线，这款线槽的镂空卡位可以实现每根线缆单独卡位引出，接线完成后每根线缆的走向清晰，后续更换线缆或者新增接线时，可以快速找到对应线缆的槽内位置，不需要翻找整捆杂乱的线缆，大幅提升设备运维的效率。同时槽体的封闭结构可以将动力线缆与信号线缆进行物理分隔，减少不同类型线缆之间的信号干扰，提升设备运行的稳定性，避免因为线缆串扰导致的传感器信号失真、伺服控制异常等问题。
