可调扭矩手动螺丝刀结构设计

　　在精密装配、电子元器件组装、小扭矩紧固件作业场景中，普通固定扭矩螺丝刀很容易出现拧花螺丝、损伤工件、紧固力不足导致松脱的问题，这款可调扭矩螺丝刀就是针对这类对紧固力矩有明确要求的作业场景设计的手动工具。它的扭矩调节范围覆盖0Nm到3Nm，这个区间刚好适配消费电子组装、小型仪器仪表装配、模型制作、航空航天小零件紧固这类对扭矩精度要求较高的作业场景，能避免扭矩过大造成的螺纹滑牙、塑料件开裂、精密零件压损，也能防止扭矩不足导致的连接件松脱失效。

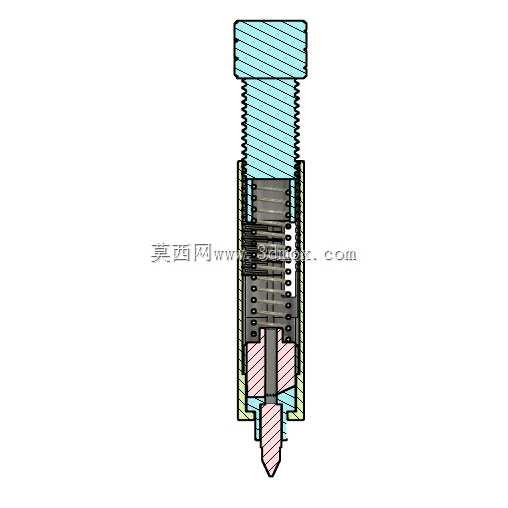

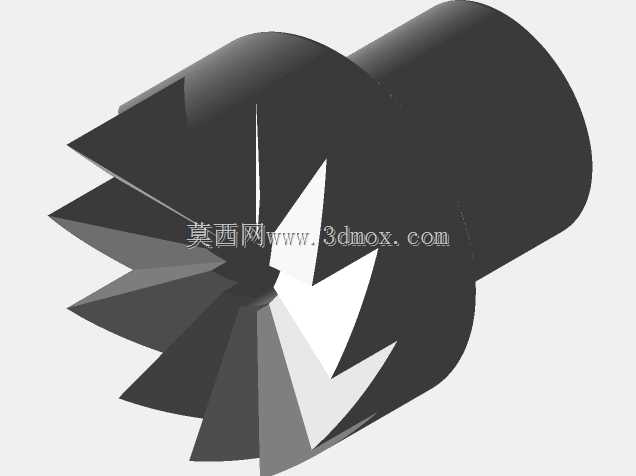

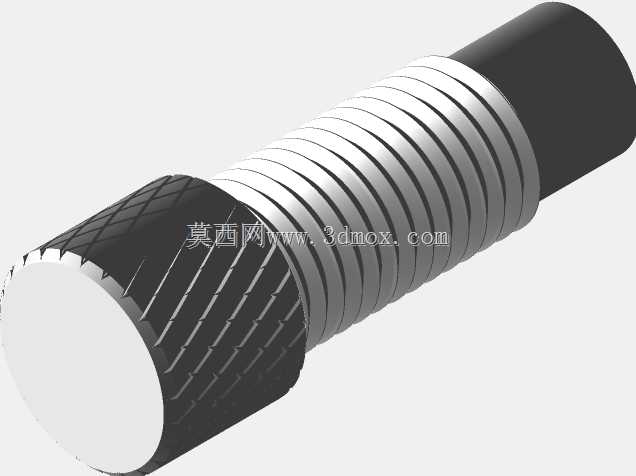

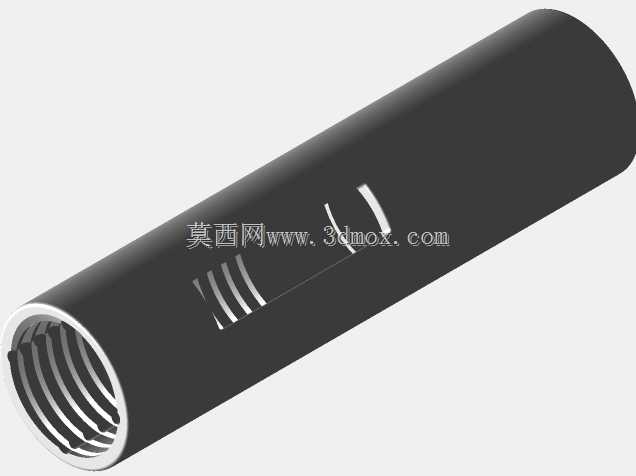

　　从结构设计逻辑来看，这款螺丝刀的扭矩控制核心依托内置的弹簧预紧结构实现，通过改变弹簧的压缩量来调整临界打滑扭矩，当施加在手柄上的扭矩超过设定值时，内部的离合结构就会发生打滑，无法继续向批头传递更大的扭矩，以此保证每次紧固的扭矩都稳定在设定区间内。手柄部分采用了带防滑纹理的绝缘工程塑料材质，尾部的滚花纹理区域是扭矩调节的操作段，转动该段即可改变内部弹簧的预压缩量，对应不同的扭矩输出值，手柄中段开设的窗口可以直观显示当前设定的扭矩档位，方便作业人员快速确认参数，不用反复借助外部扭矩校准设备核对。

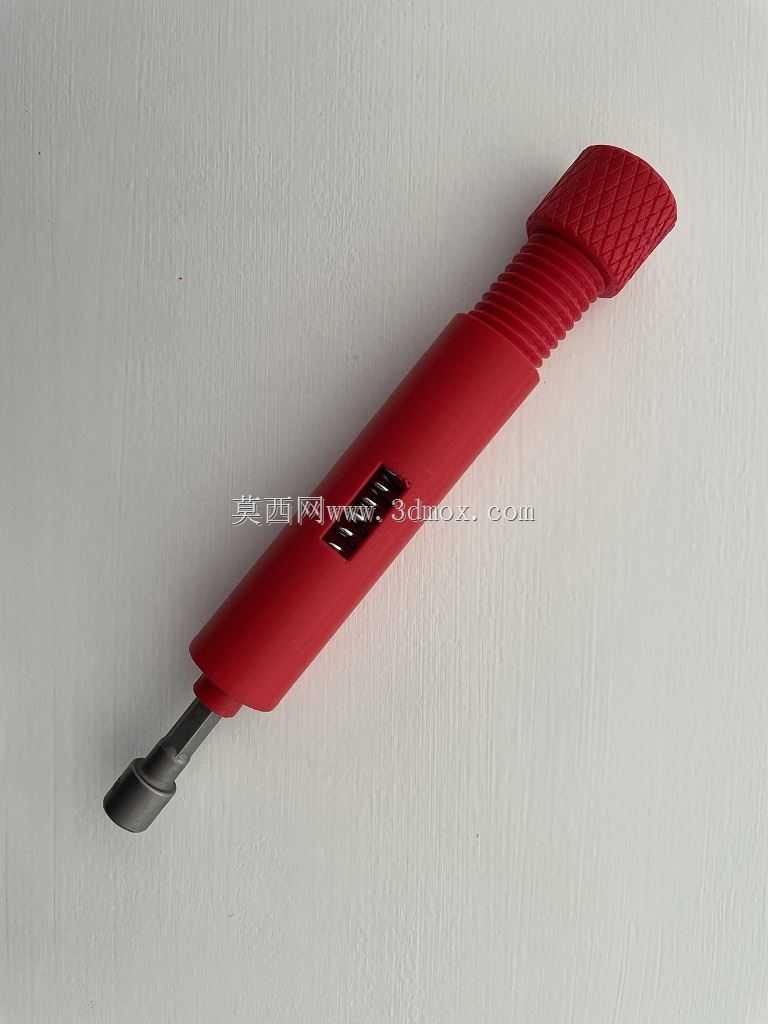

　　外形设计上充分考虑了手动操作的人机工程学，整体为细长圆柱形态，手柄直径适配成年男性手掌的握持尺寸，表面的周向防滑肋条能在手部出汗、佩戴薄劳保手套操作时提供足够的摩擦力，不会出现打滑脱手的情况。批头采用标准通用接口，可以替换不同规格的十字、一字、内六角批头，适配不同类型的小规格紧固件，不需要额外配备多把固定扭矩螺丝刀，能减少工具携带和存放的成本。安装边界方面，这款螺丝刀的整体长度适合在狭小空间内操作，批头伸出长度控制在合理范围，在深度较浅的装配腔体内作业时不会和周边零件发生干涉，手柄的最大外径也经过优化，在密集排布螺丝的PCB板、小型结构件上作业时，不会磕碰周边已经安装完成的元器件。

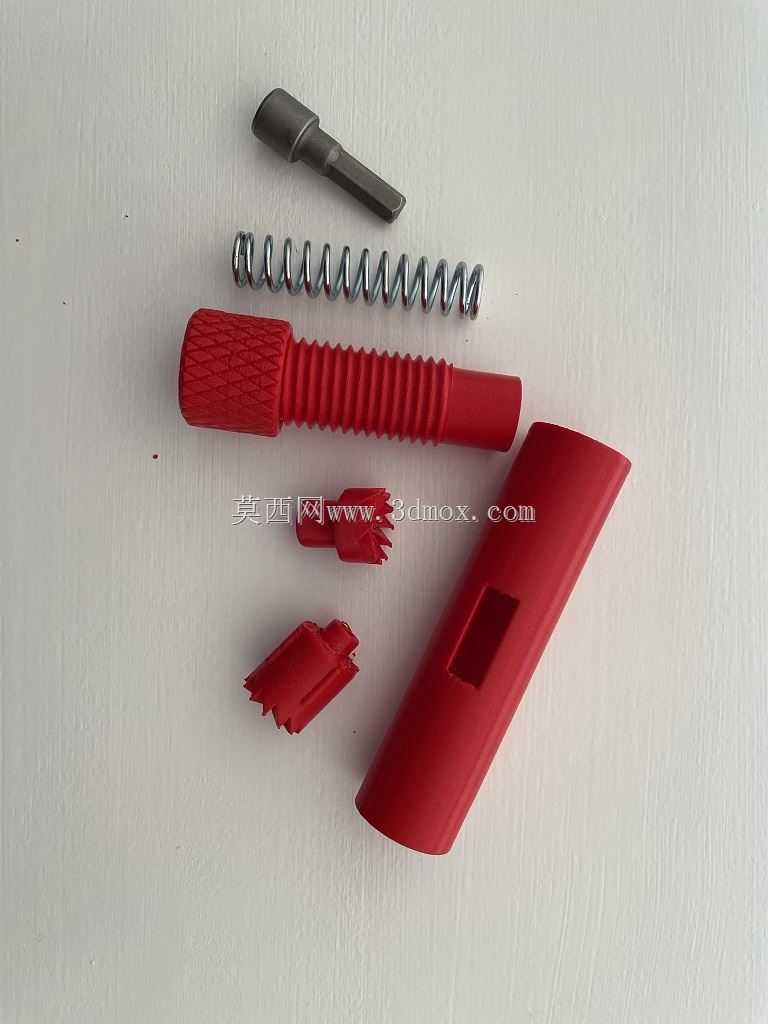

　　从实际使用的角度来说，这类扭矩螺丝刀的扭矩精度稳定性很依赖内部弹簧的选材和热处理工艺，建模过程中需要重点考虑弹簧的线径、中径、有效圈数和扭矩调节范围的匹配关系，离合结构的接触面角度要经过反复验算，保证打滑触发的扭矩值偏差控制在允许范围内，同时还要保证打滑时的手感清晰，作业人员能明确感知到扭矩达到设定值，不会继续施加无效力矩。手柄的内部腔体要预留足够的空间容纳弹簧、离合块、扭矩调节螺杆这些内部零件，壁厚要满足跌落、反复施加扭矩时的强度要求，不会出现手柄开裂的情况。批头和输出轴的连接结构要保证同轴度，避免转动时出现批头晃动，导致螺丝槽口磨损的问题。

　　在日常的设备维护、小批量产品试制、实验室装配作业中，这类可调扭矩螺丝刀的使用频率很高，相比电动扭矩螺丝刀，它不需要外接电源或者充电，结构简单可靠，故障率低，适合在没有供电的现场作业场景使用，而且扭矩调节范围覆盖了绝大多数小规格紧固件的扭矩要求，一把工具就能满足多种作业需求。建模的时候需要重点关注内部扭矩调节机构的运动干涉问题，要模拟调节扭矩时螺杆的行程、弹簧的压缩量变化、离合块的动作行程，保证整个调节过程顺畅，没有卡滞，同时外部的调节旋钮和手柄的配合间隙要控制合理，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动阻力过大。手柄表面的防滑纹理深度要合适，过深容易积攒油污和灰尘，难以清洁，过浅则起不到防滑效果，需要结合实际使用场景的握持需求做平衡设计。
