德牧造型钢制装饰合页结构设计

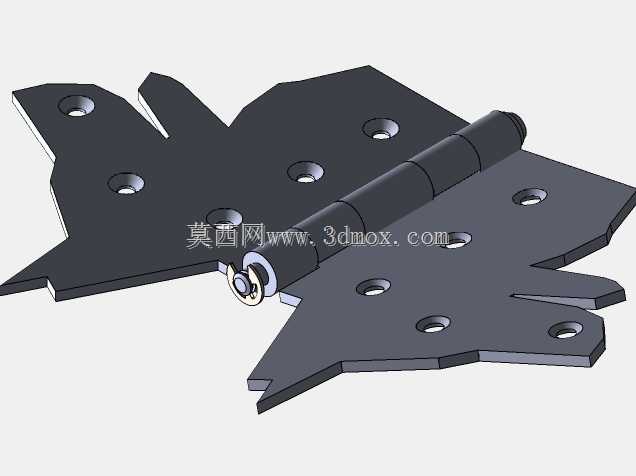

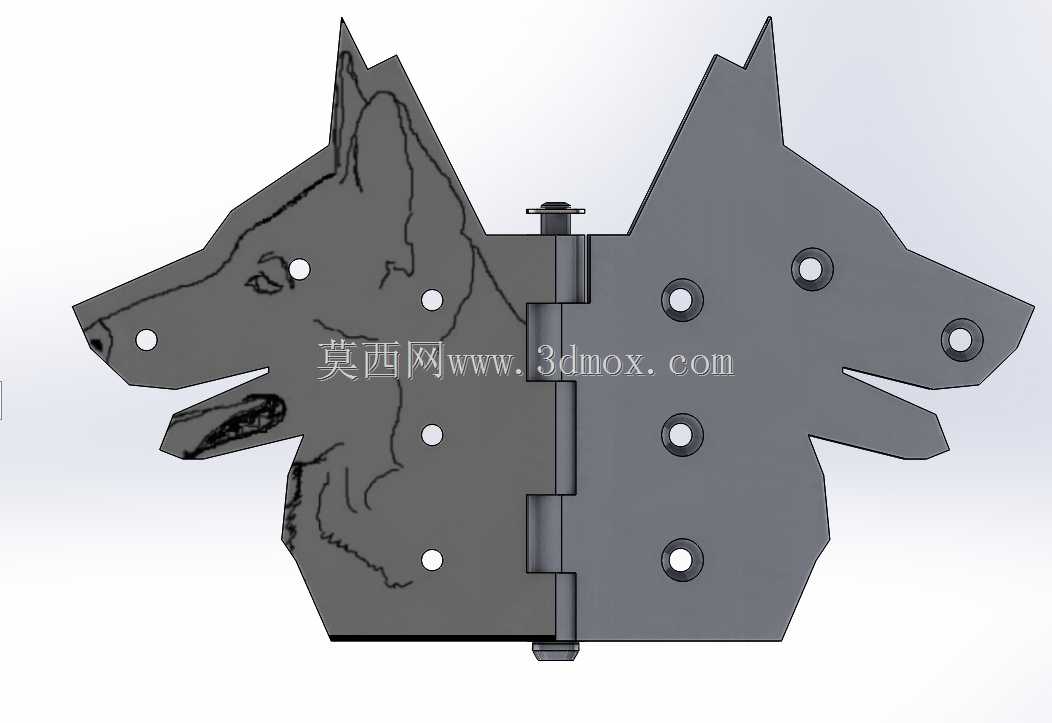

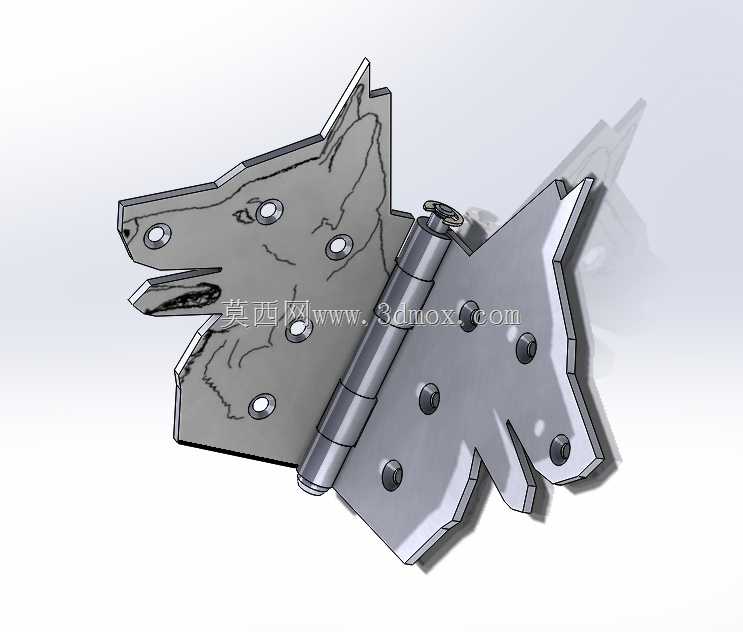

　　日常做非标装饰五金结构设计时，常遇到需要兼顾连接功能与视觉表现力的场景，这款狗头造型的装饰铰链就是这类需求下的典型落地结构，主体采用16号钢加工成型，两个页片分别做德国牧羊犬头部的轮廓造型，合页转轴居中布置，完全匹配常规平开合页的转动逻辑，可实现0-180度范围内的开合转动，满足门扇、装饰盖板、创意柜体门板的转动连接需求。

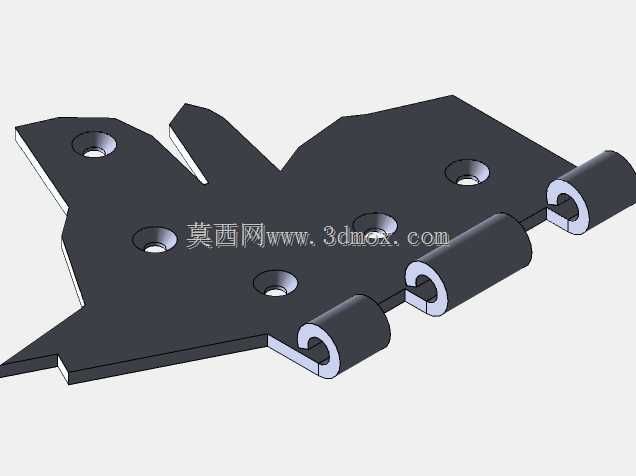

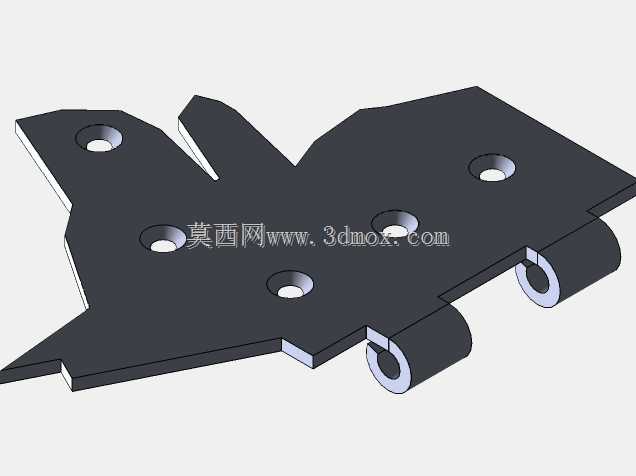

　　从实际安装边界来看，这款铰链的安装孔位沿狗头轮廓的非造型边缘均匀布置，单页片设置4个沉头安装孔，适配M4规格的沉头螺丝，安装后螺丝头完全没入页片平面，不会破坏狗头造型的整体视觉完整性，页片厚度控制在3mm，既保证16号钢材质的结构强度，又不会因为过厚导致安装后与门板、门框之间出现过大缝隙，转轴部分采用常规的卷边穿轴工艺，轴芯与页片卷边的配合间隙控制在0.1mm以内，开合过程无明显旷量，长期使用也不会出现页片下垂错位的问题。

　　设计这类造型化五金件时，最先要平衡的是造型表达与功能可靠性的关系，不能为了做动物造型牺牲铰链的核心连接性能，这款结构在做轮廓切割时，特意将转轴两侧的页片受力区域做了局部加厚处理，狗头的耳朵、吻部这些突出造型部分仅做视觉延伸，不承担安装受力，所有安装孔位都布置在转轴周边的实体受力区域，避免孔位落在造型薄弱处导致安装后页片变形。实际应用场景中，这类装饰铰链多用于主题民宿的室内木门、宠物主题店铺的装饰柜门、手工定制的创意家具、文创类展示箱体的连接，相比普通平板合页，安装后不需要额外做门板装饰遮挡，合页本身就是视觉装饰元素，能呼应空间的主题设计风格。

　　从加工可行性角度看，这款铰链的页片轮廓可通过激光切割直接下料，不需要开复杂的冲压模具，小批量定制生产的成本可控，表面可根据使用场景做喷塑、镀锌、仿古铜做旧等不同处理，适配不同的装修风格，转轴部分的装配工艺和普通合页完全一致，不需要额外开发专用装配工装，现有合页生产线稍作调整即可完成组装。做结构校核时，按照常规室内木门的受力标准，单副铰链可承受15kg以内的门扇重量，两副配套使用即可满足常规室内装饰门的承重需求，页片边缘做了R1的圆角倒钝处理，不会出现锋利割手的问题，安装和使用过程的安全性有保障。

　　不同于纯装饰性的金属摆件，这款铰链的转动阻尼经过调校，开合过程有适中的阻尼感，不会出现门扇自动开合的问题，也不会因为阻尼过大导致开门费力，转轴内部可根据使用需求添加润滑脂，长期使用无卡顿异响。在做三维建模时，需要特别注意两个页片转动时的干涉检查，狗头的吻部和耳朵部分在开合到最大角度时不能出现碰撞，因此在轮廓设计时特意将两个页片的造型轮廓做了错位避让，保证全角度开合顺畅，安装孔的孔距也和常规4寸装饰合页的孔距做了兼容，替换原有普通合页时不需要在门板上重新打孔，降低现场安装的调整工作量。
