可调式带夹座划线针工装结构设计

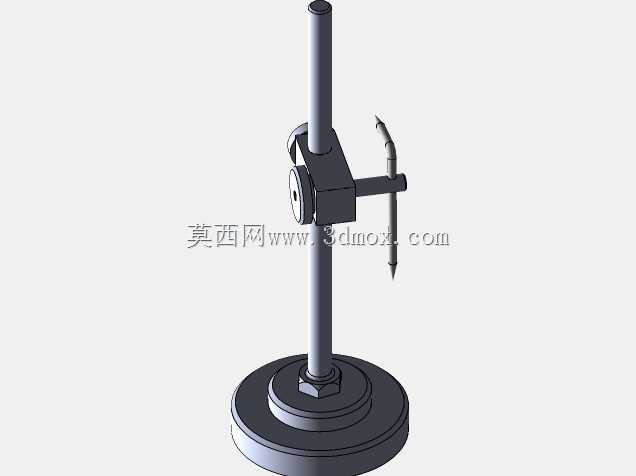

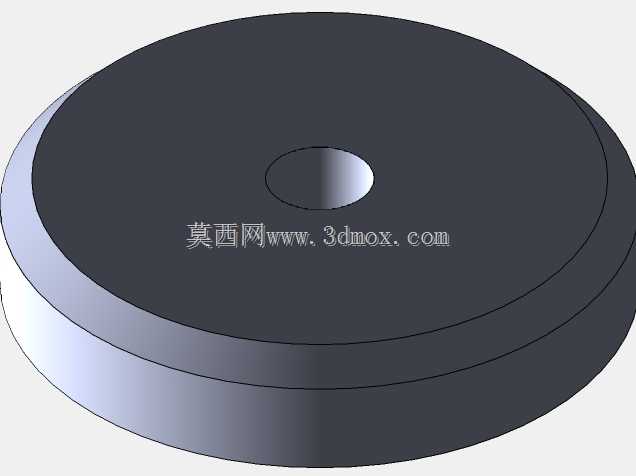

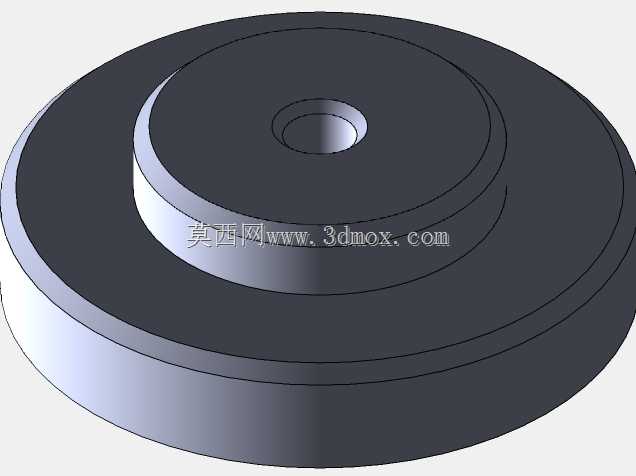

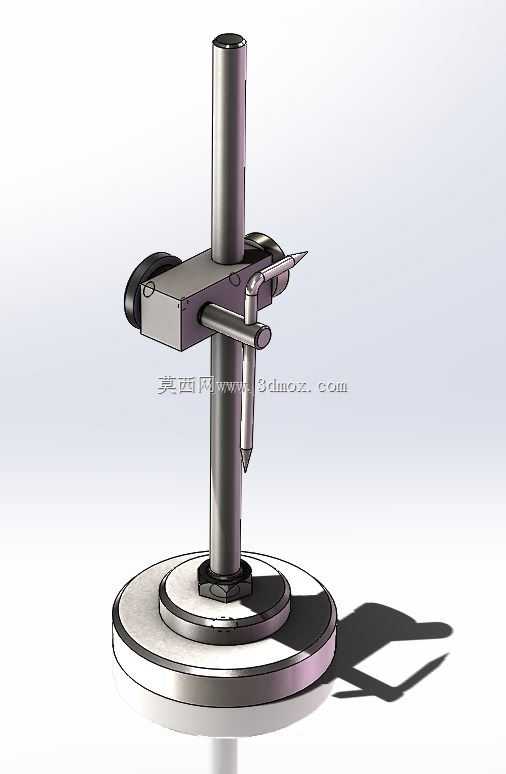

在机械加工的划线工序中，这类带夹持器的划线针是钳工工位、机加工前置工序里的常用辅助工装，主要用于毛坯件划线、半成品件找正、加工基准线绘制的作业场景，区别于手持划线针，带夹座的结构能大幅提升划线精度，减少手持操作带来的抖动误差，尤其适用于平板划线作业中需要固定划线高度、批量划取等高基准线的工况。整套结构由圆形配重底座、垂直立柱、滑动夹座、划线针装夹组件、锁紧调节机构几个核心部分组成，底座采用圆盘式结构设计，底部做平面度精加工处理，能够平稳放置在划线平台上，依靠自身重量保证作业过程中不会发生滑移，底座中心设置立柱安装孔，通过六角锁紧螺母将垂直立柱与底座刚性连接，立柱采用圆柱形光轴设计，表面做磨削加工，保证滑动夹座上下移动时的顺畅度，同时圆柱面的直线度公差控制在合理范围内，避免夹座移动时出现偏斜影响划线精度。滑动夹座是整套结构的核心功能部件，夹座本体上设置两个垂直交叉的装夹孔，一个孔套在垂直立柱上，通过侧面的滚花锁紧旋钮实现夹座高度位置的固定，旋钮采用大直径滚花设计，方便操作人员徒手锁紧，不需要额外借助扳手类工具，提升调节效率；另一个横向的装夹孔用于安装划线针装夹套筒，套筒同样可以在横向孔内做轴向移动与角度微调，侧面设置小直径锁紧螺钉，用于固定划线针的伸出长度与偏转角度，满足不同角度划线、不同深度划线的作业需求。划线针本身采用高速钢材质制作，尖端做磨尖处理，具备足够的硬度与耐磨性，能够在铸铁、钢材、有色金属等常见金属工件表面划出清晰的基准线，针体与装夹套筒采用小间隙配合，更换不同长度、不同尖端角度的划线针时操作便捷，不需要拆解整个夹座结构。从安装边界来看，整套工装的最大占用直径为底座圆盘的外径，放置在划线平台上时不需要额外的固定结构，作业时的高度调节范围由立柱的有效长度决定，夹座可以在立柱全行程范围内任意位置锁定，最低划线高度可以贴近平台表面，最高划线高度可覆盖常规中小型零件的划线需求，不需要额外垫高工装。设计过程中重点考虑了操作的便捷性与结构的刚性，所有锁紧机构都采用徒手操作的结构形式，避免作业过程中频繁找工具调节的麻烦，夹座与立柱的配合间隙做了合理控制，既保证滑动顺畅，又不会出现过大的旷量导致划线偏移，底座的重量经过配重计算，正常划线施力时不会出现工装倾倒的情况，同时整体重量控制在单人可徒手搬运的范围内，方便在不同工位之间转移使用。在实际使用场景中，这类工装常配合高度尺、划线方箱、V型铁等工具共同使用，完成轴类零件、盘类零件、箱体类零件的平面划线、立体划线作业，比如在毛坯下料后划加工余量线、热处理后划精加工基准线、装配工序中划装配对位线等场景下，相比手持划线针，固定在夹座上的划线针能够保持划线高度一致，划取长直线时不会出现高低起伏的误差，尤其在划取跨距较大的基准线时，优势更为明显。结构上没有复杂的传动部件，整体维护成本极低，日常使用只需要保证立柱表面清洁、锁紧机构螺纹副定期润滑即可，长期使用后如果划线针磨损，只需要重新磨尖尖端或者更换新的划线针，其他结构件基本不会出现损坏，适合加工车间、工装维修部门、实训教学场景长期使用。夹座上还设置了横向的操作手柄，方便操作人员移动整个工装时握持，同时在微调划线位置时可以握持手柄进行小范围的位置调整，避免直接触碰划线针或者立柱导致位置偏移，细节设计贴合实际钳工操作的使用习惯，减少作业过程中的多余动作，提升划线工序的作业效率。
