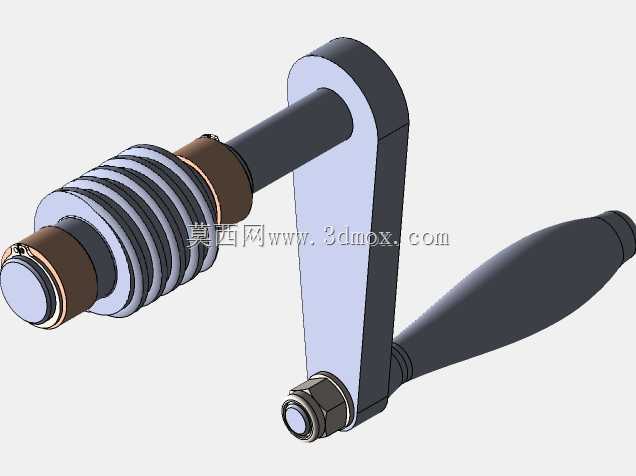

带蜗轮青铜滑动轴承手动操作手柄结构

项目分类:3D模型 发布时间:2021-10-21 ID:333542
  • 带蜗轮青铜滑动轴承手动操作手柄结构

在中小型工装夹具、台式检测设备、小型试验台架以及需要手动微调进给的轻型机械结构中,这类集成蜗轮与青铜滑动轴承的操作手柄是十分常见的手动执行部件,它不需要额外配置驱动源,完全依靠操作人员手部施力完成扭矩输入,再通过内置的蜗轮蜗杆副实现小速比的扭矩放大,最终带动被操作轴件完成角度调整、位置锁紧或者行程进给动作。很多车间里的老式工装定位台、小型阀门手动操作机构、教学用机械演示台架上,都能看到这类结构的身影,它的核心优势在于结构紧凑,不需要复杂的安装基座,直接通过端部的轴段对接被驱动件即可完成装配,同时蜗轮蜗杆副自带的反向自锁特性,能避免操作完成后受负载反冲导致手柄回转,省去了额外的锁紧结构。

从功能特性上看,这套结构的核心传动部分采用蜗杆与蜗轮啮合的传动形式,蜗杆直接与手柄摇臂刚性连接,操作人员转动手柄时,扭矩直接传递到蜗杆轴上,通过蜗杆齿面与蜗轮齿面的啮合,将垂直于手柄转轴的输入扭矩转换为沿蜗轮轴向的输出扭矩,适配需要垂直换向传动的安装场景。支撑部位采用青铜材质的滑动轴承,而非滚动轴承,主要是考虑到这类手动操作的工况下转速极低,通常单次操作的转动圈数不超过十圈,且负载多为静载或低速动载,青铜滑动轴承的承载能力更强,抗冲击性能好,不需要复杂的密封结构来保存润滑脂,同时青铜材质与钢制轴颈的摩擦副配对耐磨性优异,长期使用不会出现轴颈过度磨损的情况,维护成本极低,只需要定期涂抹少量润滑脂即可保证操作顺畅。

设计这套结构的时候,首先要考虑的是操作力的适配性,普通人单手舒适操作的扭矩大概在10N·m以内,所以蜗轮蜗杆的速比不能选得太小,否则操作起来会十分费力,也不能选得太大,否则要转动很多圈才能完成所需的输出角度,调整效率太低,通常这类手动操作的蜗轮副速比会选在10:1到20:1之间,既保证操作力在舒适区间,也能兼顾调整效率。摇臂的长度设计也需要结合人体工程学,摇臂回转半径不能超过200mm,否则操作时手臂活动幅度过大,长时间操作容易疲劳,手柄握持段采用曲面流线型设计,贴合手掌握持的弧度,表面没有尖锐棱角,避免操作时硌手。青铜滑动轴承的壁厚设计要兼顾强度与安装空间,通常壁厚取轴径的0.1到0.15倍,轴承与安装座孔采用过盈配合,与轴颈采用间隙配合,间隙值控制在0.02mm到0.05mm之间,既保证轴转动灵活,又不会出现过大的旷量影响调整精度。

安装边界方面,这套结构的核心安装定位面是蜗轮的输出轴段,轴段上设计有扁位或者键槽,用来与被驱动件传递扭矩,端部配置锁紧螺母,用来限制蜗轮的轴向窜动,保证啮合间隙稳定。整个结构的安装只需要在配套设备的基座上开出对应尺寸的安装孔,固定摇臂的铰接支座即可,不需要额外的支撑结构,整体外轮廓的最大回转直径由摇臂长度决定,安装时需要预留出摇臂整周回转的空间,避免与周边其他零部件发生运动干涉。蜗杆轴的两端也设置有支撑轴段,直接穿入摇臂支座的对应孔位,端部设置限位结构防止蜗杆轴向窜动,保证蜗杆与蜗轮的啮合中心距始终保持在设计公差范围内,避免出现卡滞或者齿面偏磨的情况。

实际使用过程中,这类结构的操作手感十分重要,齿面啮合间隙不能调得过小,否则转动时会出现卡滞,操作发沉,间隙也不能过大,否则调整时会有空行程,影响微调精度,通常啮合侧隙控制在0.1mm到0.2mm之间,既能保证转动顺畅,又能控制空行程在可接受范围内。青铜滑动轴承在装配时需要预先在摩擦面涂抹锂基润滑脂,初期磨合阶段会有轻微的阻力变化,磨合完成后操作手感会变得十分顺滑,由于青铜材质的嵌藏性好,即使摩擦面进入少量灰尘杂质,也会被嵌入青铜基体内部,不会划伤钢制轴颈,适合车间多尘的工况环境使用。
