环座零件75度角铣削半径专用工装夹具

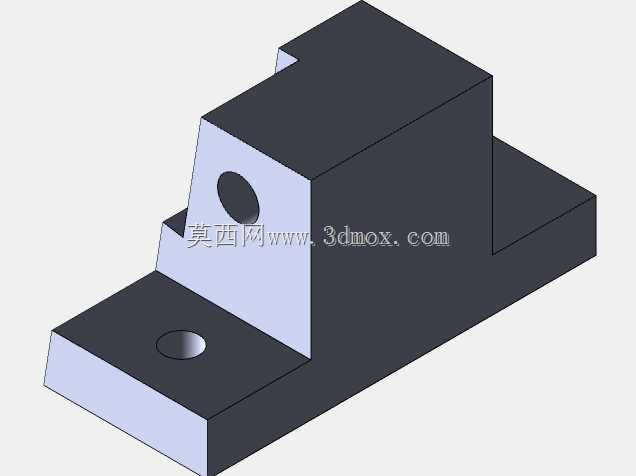

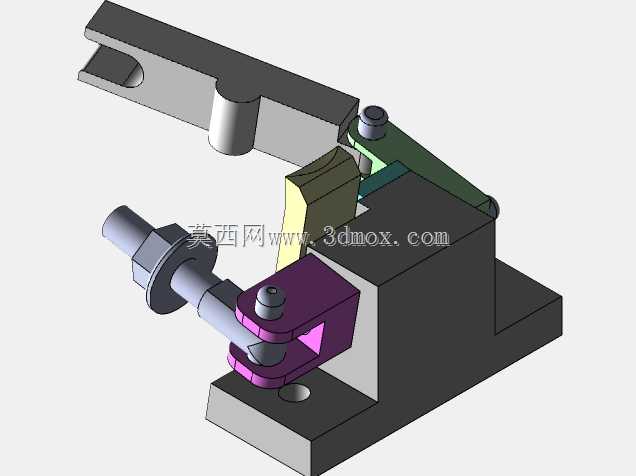

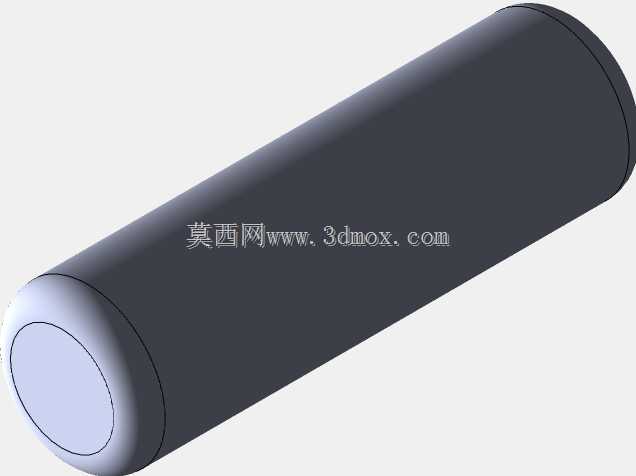

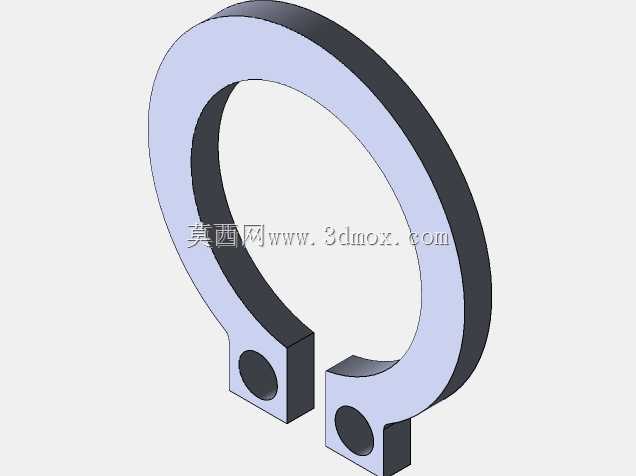

　　在滚动轴承配套零部件的加工产线中，环座类零件的特定角度圆弧铣削工序，一直是容易出现装夹偏差、加工角度超差的环节，这套专用夹具正是针对该工序的装夹痛点设计，专门适配在常规立式铣床上完成环座零件75度锐角位置的半径铣削作业，无需额外改装机床主轴角度，仅通过夹具自身的定位基准转换，就能让待加工面处于铣刀的垂直进给加工范围内。整套夹具的安装基准为底部的方形安装座，底面做了精磨处理，平面度控制在0.02mm以内，可直接通过T型螺栓固定在铣床工作台的标准槽位上，安装座的侧边设置了定位靠面，安装时靠紧工作台的定位条就能快速完成夹具的初定位，不需要反复打表找正，能大幅缩短工序换型的准备时间。夹具的核心定位结构采用了一面两销的经典定位逻辑，

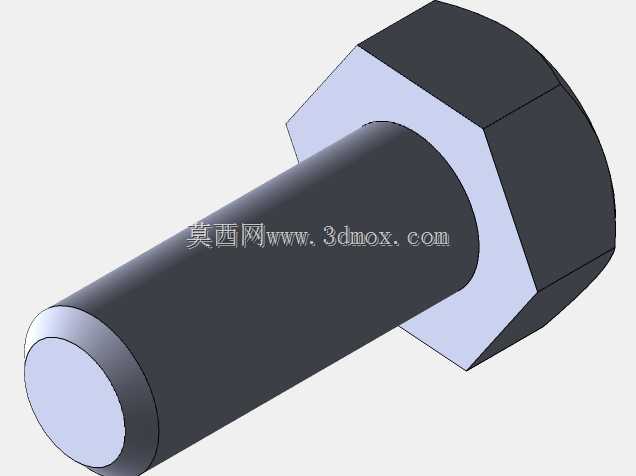

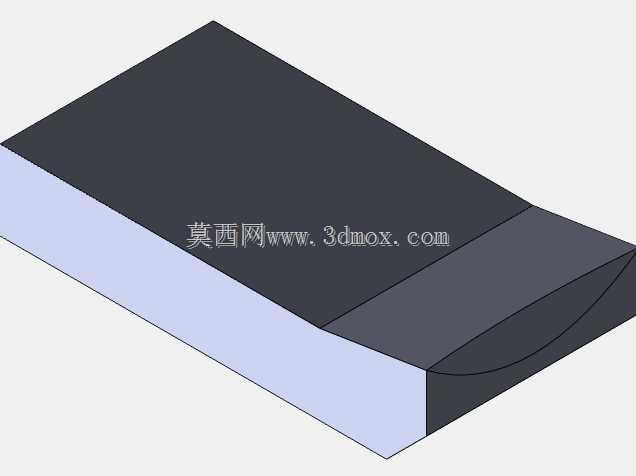

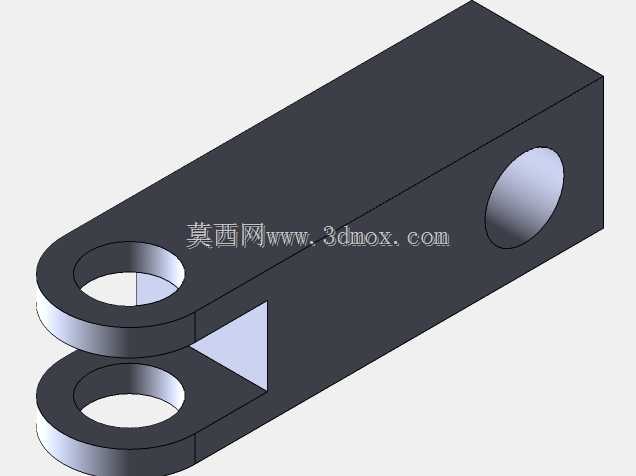

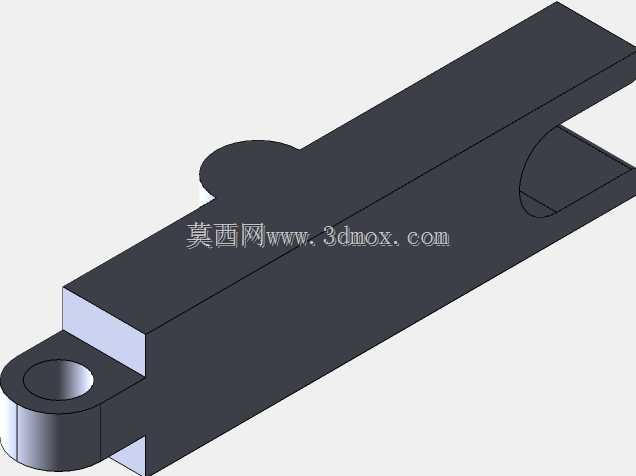

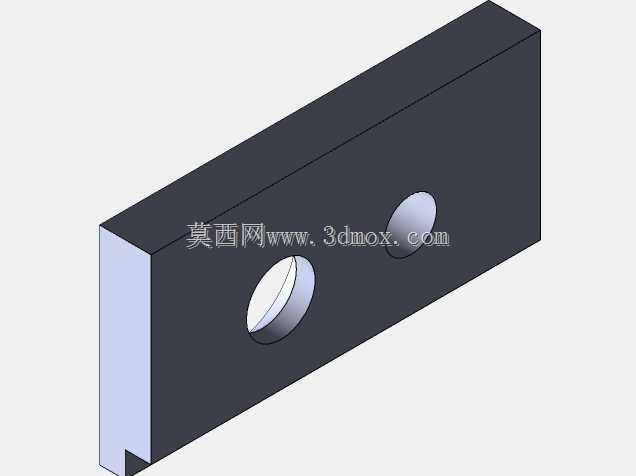

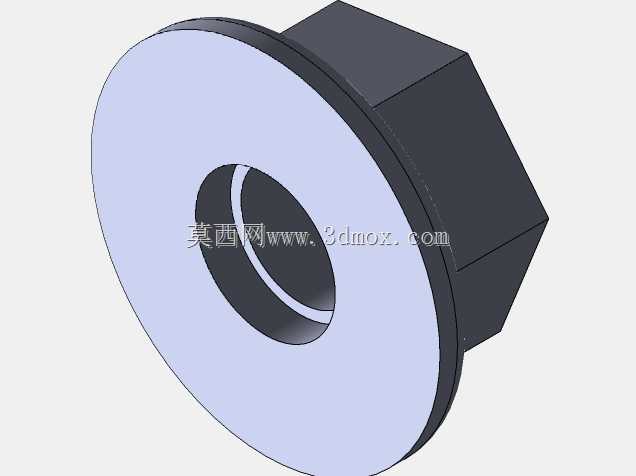

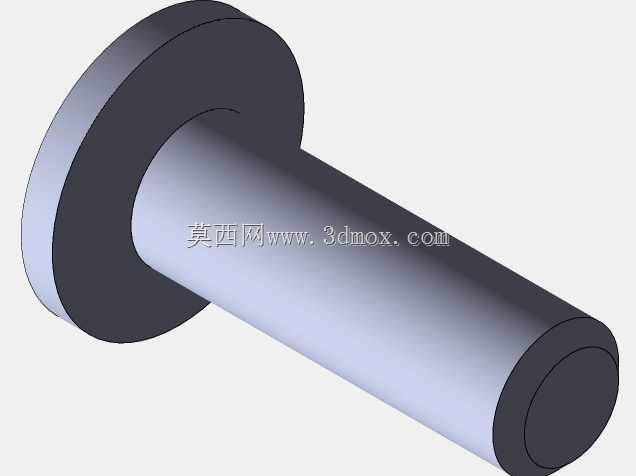

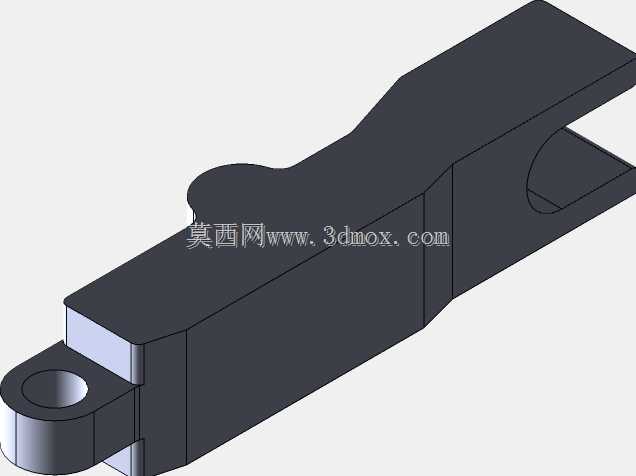

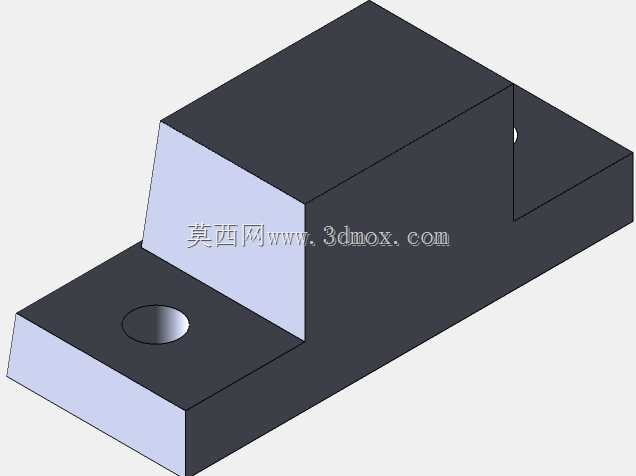

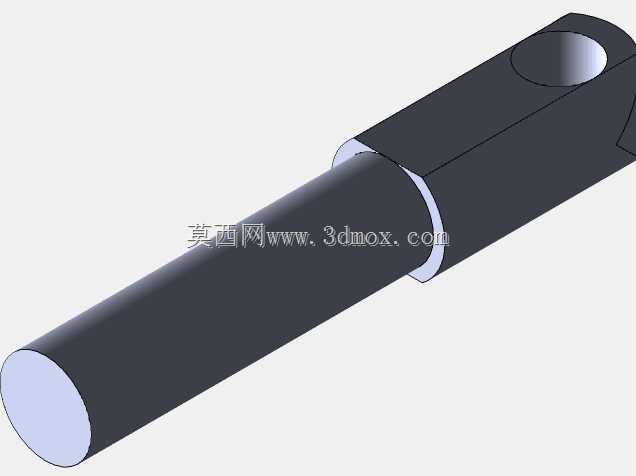

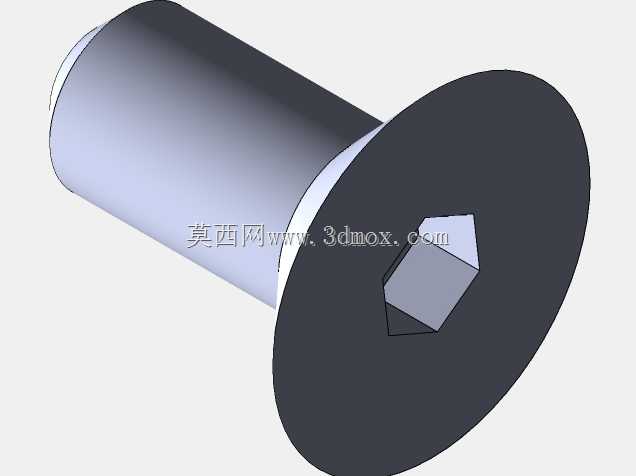

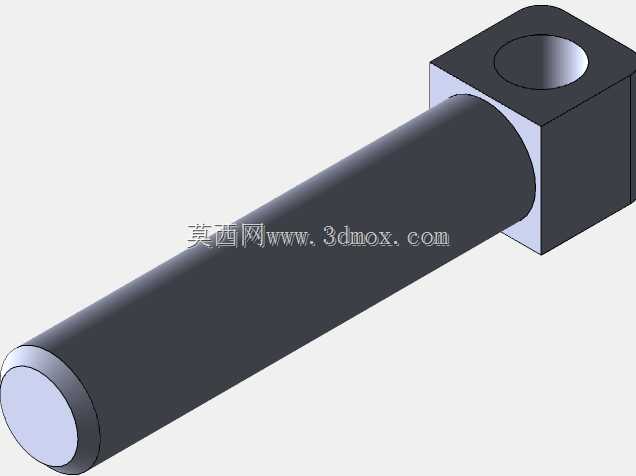

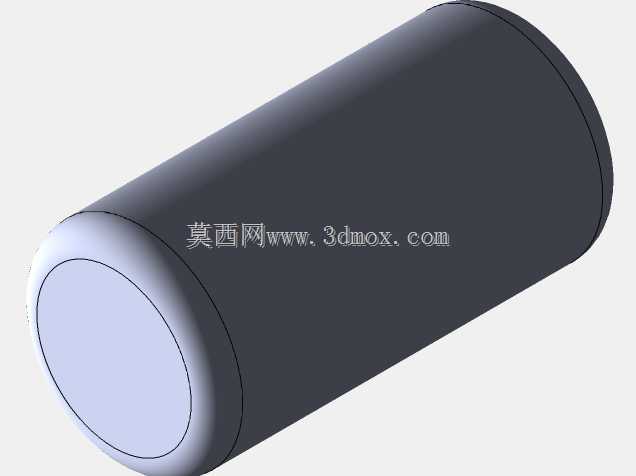

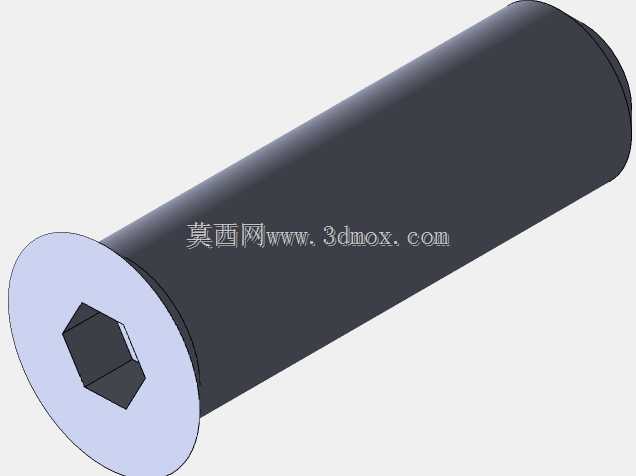

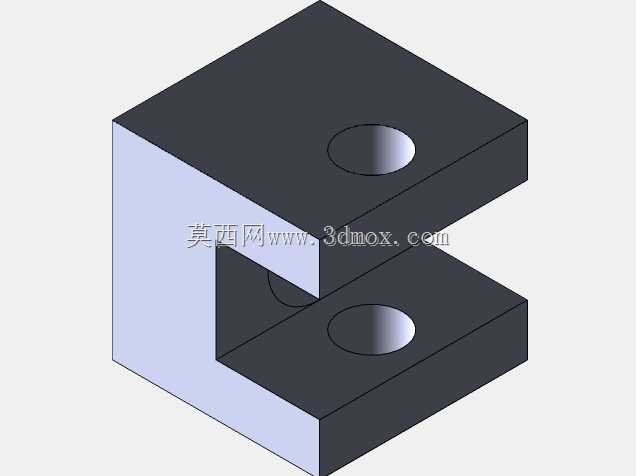

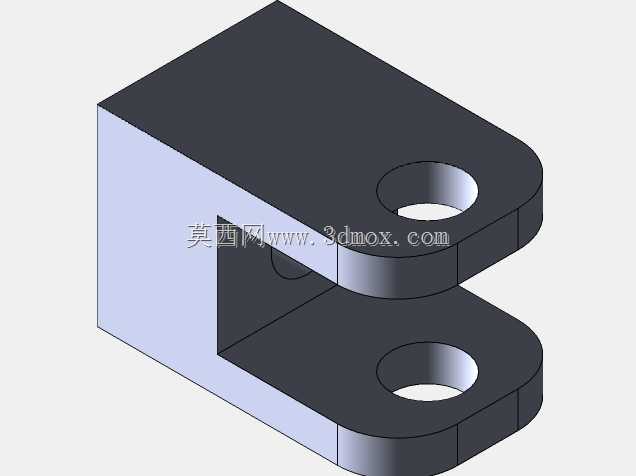

　　针对环座零件的内孔与端面基准，设置了适配的定位芯轴与端面支撑块，其中端面支撑块的倾斜角度经过精确计算，刚好让零件装夹完成后，待铣削的75度锐角半径位置与铣刀的进给方向垂直，避免了斜度加工时出现的让刀、圆弧轮廓不连续的问题。夹紧机构采用了复合式的夹紧设计，前端的螺旋压紧组件可穿过环座的内孔，通过端部的螺母与压块将零件的端面牢牢压在支撑定位面上，压紧力的方向垂直于定位支撑面，不会产生让零件移位的分力；上方的杠杆式压板组件则辅助压紧零件的悬臂部位，避免铣削过程中零件因为切削力的冲击产生振动，压板的压紧点特意避开了刀具的走刀路径，不会出现加工干涉的情况，同时压板的压紧端做了浮动设计，能自适应零件毛坯的端面尺寸误差，

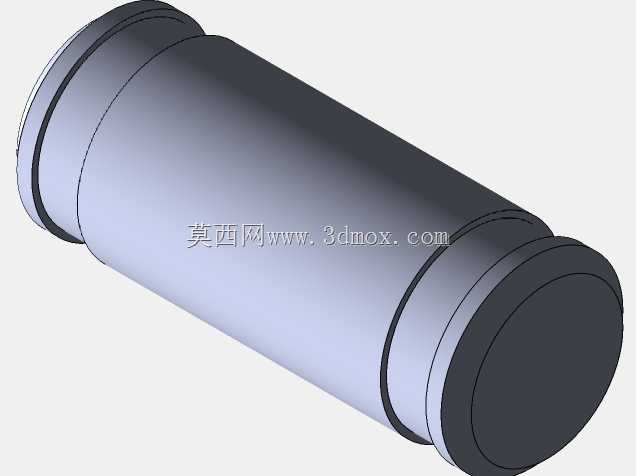

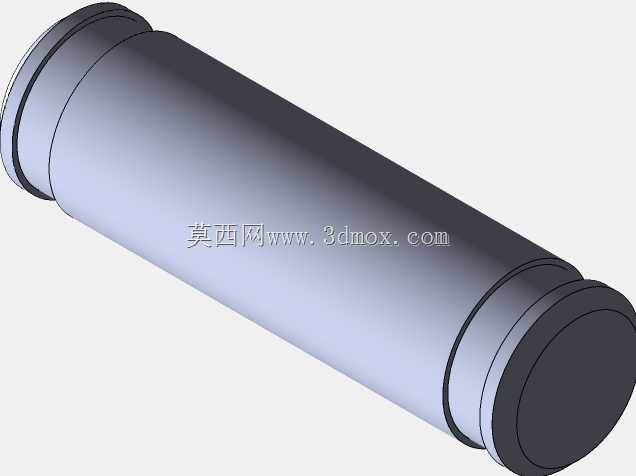

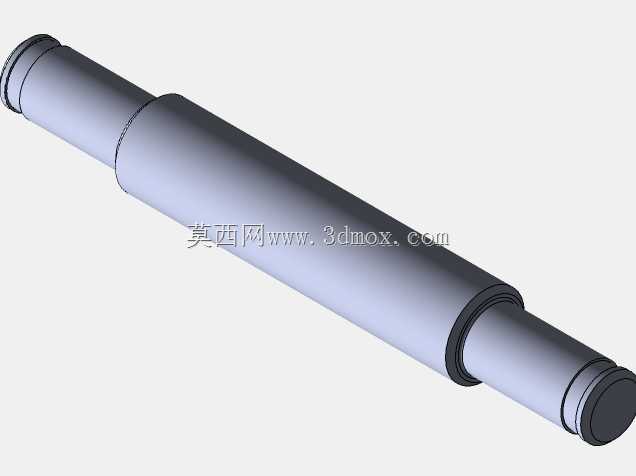

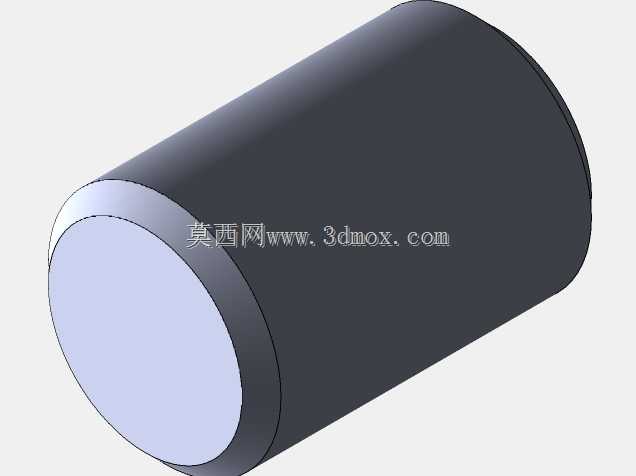

　　保证夹紧力均匀作用在零件上，不会出现压伤零件基准面的情况。整套夹具的操作逻辑非常贴合一线加工的操作习惯，装夹零件时只需要先将杠杆压板抬起，把环座零件套入定位芯轴，靠紧端面支撑块后先预紧前端的螺旋压紧螺母，再扳下杠杆压板锁紧，就能完成零件的装夹，整个装夹过程不超过30秒，适合批量零件的连续加工。夹具的所有活动连接部位都做了淬火处理，硬度达到HRC45-50，能承受长期的切削振动与反复装夹的磨损，定位芯轴与安装座的配合采用H7/h6的小间隙配合，长期使用出现磨损后可以快速更换定位芯轴，不需要整套夹具报废，维护成本极低。在实际加工场景中，使用这套夹具加工环座的75度锐角半径，不需要制作专用的角度斜块，也不需要调整铣床的主轴头角度，

　　加工出的圆弧半径一致性可以控制在0.03mm以内，角度偏差不超过±0.1度，完全满足轴承行业对环座零件的精度要求，相比通用台钳装夹的加工方式，良品率能提升15%以上，单件加工的辅助时间缩短60%。夹具的整体轮廓尺寸紧凑，安装后不会超出常规小型立式铣床的工作台行程范围，排屑空间预留充足，铣削产生的铁屑可以顺着夹具的斜面自然滑落，不会堆积在定位面上影响后续零件的装夹精度，日常清理只需要用压缩空气吹扫即可，不需要复杂的维护操作。设计过程中特意对夹具的受力做了有限元校核，在最大铣削力的作用下，夹具的最大变形量不超过0.01mm，完全能满足精加工的刚度要求，所有棱角位置都做了倒角处理，避免操作人员装夹零件时被锐边划伤，操作安全性也做了充分考虑。
