三款不同齿数传动链轮组结构设计

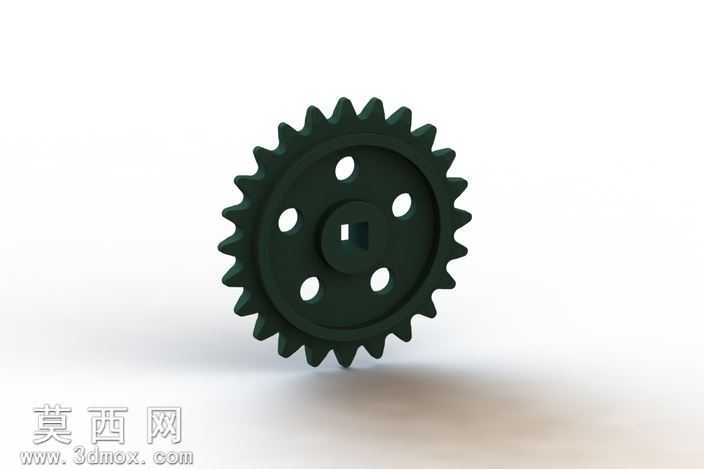

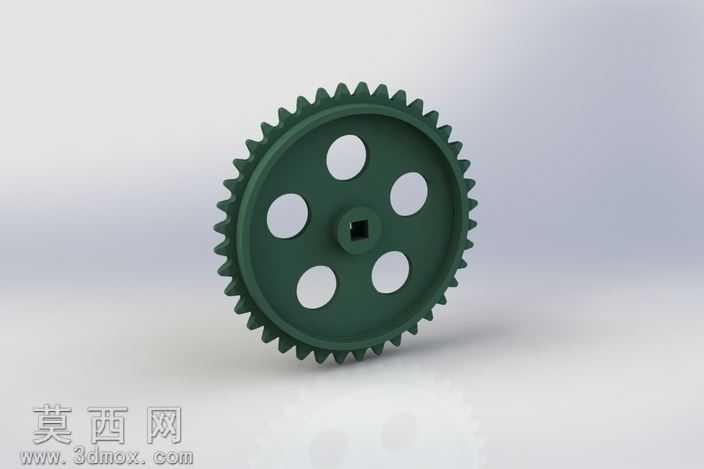

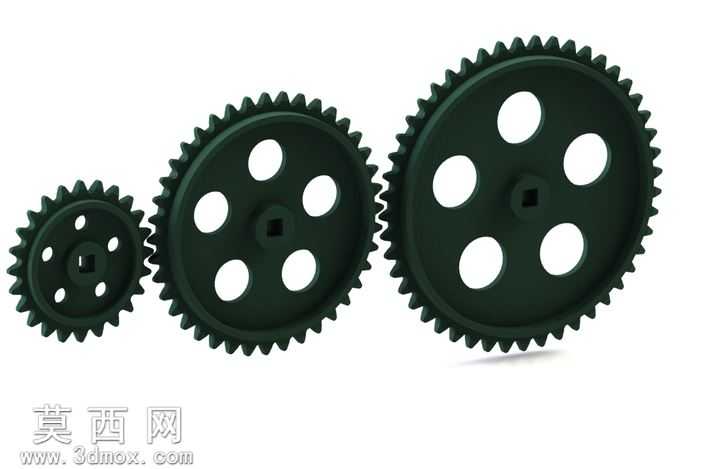

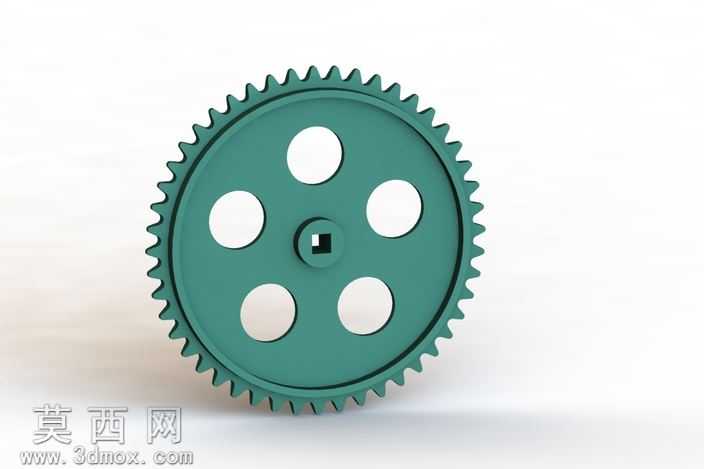

本套链轮组采用三维参数化建模方式完成设计，建模过程中严格遵循链传动的啮合标准规范，针对不同传动比需求打造了三款齿数差异化的链轮结构，可适配1:18等多组传动比率场景，覆盖小载荷精密传动到常规动力传输的使用需求。建模阶段首先确定链轮的节距、齿形角、齿顶圆、齿根圆等核心参数，通过草图绘制单个齿的轮廓曲线，利用圆周阵列命令完成整圈轮齿的排布，保证每个轮齿的齿形精度一致，啮合时可与链条实现顺滑贴合，避免传动过程中出现卡滞、跳齿的问题。三款链轮均采用中心方孔的安装结构设计，方孔周边设置了对称分布的减重孔，在保证轮体结构强度、满足扭矩传递要求的前提下，有效降低了链轮自身重量，减少传动过程中的转动惯量，提升传动响应速度。材质渲染阶段选用了工程塑料与金属材质结合的表现方式，轮齿部分做了哑光耐磨质感处理，还原实际工业链轮经过热处理后的表面质感，轮体表面做了细腻的磨砂效果处理，避免渲染效果过于失真。设计过程中充分考虑链传动的中心距适配性，三款链轮可根据实际传动需求灵活组合搭配，通过调整不同齿数链轮的配对方式，快速获得所需的传动比，无需重新进行整套传动结构的设计，大幅提升机械传动方案的设计效率。轮齿的齿廓曲线经过反复校验，确保与标准链条的啮合间隙处于合理区间，既不会因间隙过大产生传动冲击和噪音，也不会因间隙过小导致装配困难、磨损加剧的问题。中心方孔的尺寸公差在建模时做了预留设计，可适配不同规格的传动轴安装，搭配键槽结构可实现周向固定，保证大扭矩传递下的连接可靠性。减重孔采用均匀对称的排布方式，避免轮体转动时出现动平衡问题，即使在较高转速的传动场景下也能保持运行平稳。
