锥形螺旋弹簧三维结构设计作品

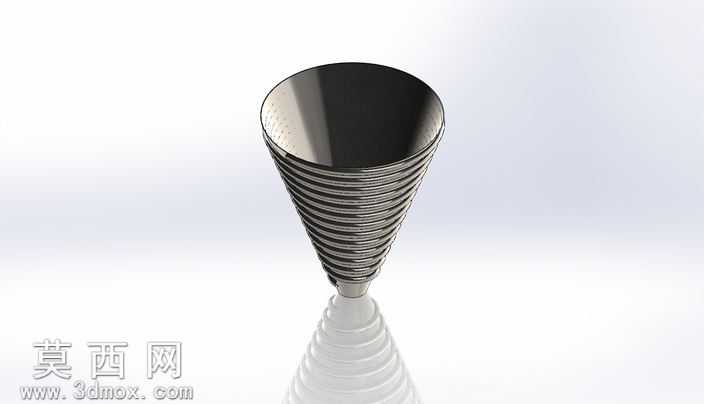

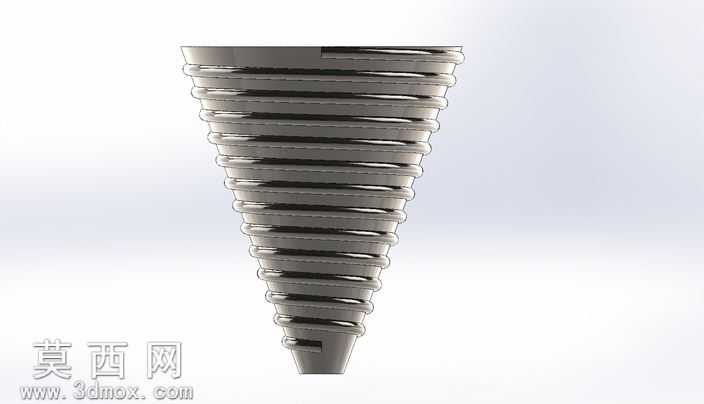

本作品为锥形螺旋弹簧的三维参数化设计成果，建模过程依托三维设计环境完成，整体围绕变径螺旋结构的精准复现展开设计。设计初期首先梳理锥形弹簧的核心结构特征：该类弹簧区别于等径圆柱弹簧，整体呈现一端直径大、一端直径小的锥台形态，螺旋升角随圈数推进随锥度线性变化，同时螺距可根据实际受力需求做变量调整，能够实现压缩过程中圈体逐步嵌套的特性，相比普通圆柱弹簧拥有更平缓的刚度曲线与更小的压缩后体积。建模阶段首先确定弹簧的基准轴线，以轴线为中心绘制两端的基准圆，明确大端外径、小端外径、有效圈数、总高度、簧丝直径等核心参数，通过变量螺旋线生成逻辑搭建螺旋路径：螺旋路径的半径随轴向高度线性递减，同时可根据受力需求对不同区段的螺距做参数化调整，实现变螺距锥形螺旋的路径绘制，避免普通等径螺旋线无法适配锥度结构的问题。路径生成后，以簧丝直径为尺寸在路径端点绘制圆形截面，沿螺旋路径完成扫掠操作，生成弹簧的基础实体，之后对弹簧两端的支撑圈做闭合磨平处理，还原实际弹簧的端部安装结构，保证模型与实际加工生产的弹簧结构一致。材质配置上选用弹簧钢材质，还原金属簧丝的哑光金属质感，对螺旋曲面的光影过渡做调整，清晰呈现每一圈簧丝的轮廓与锥度变化趋势，同时通过剖面视图展示弹簧的内部嵌套间隙，直观呈现锥形弹簧压缩时的圈体叠合特性。结构设计上充分考虑锥形弹簧的应用场景需求，变量螺旋的参数设置可根据实际载荷要求调整，既可以做成等螺距结构实现刚度线性变化，也可以通过调整局部螺距实现变刚度特性，适配不同的缓冲、减震、复位场景。整个建模过程全参数化关联，修改锥度、圈数、簧丝直径、螺距等参数即可快速生成不同规格的锥形弹簧模型，无需重复搭建建模流程，能够为后续的力学仿真、装配干涉检查、工程图导出提供精准的三维模型基础，模型结构严谨，特征清晰，完全符合机械设计的规范要求，可直接应用于机械产品的装配设计环节。
