表贴式压阻式压力传感元件结构设计

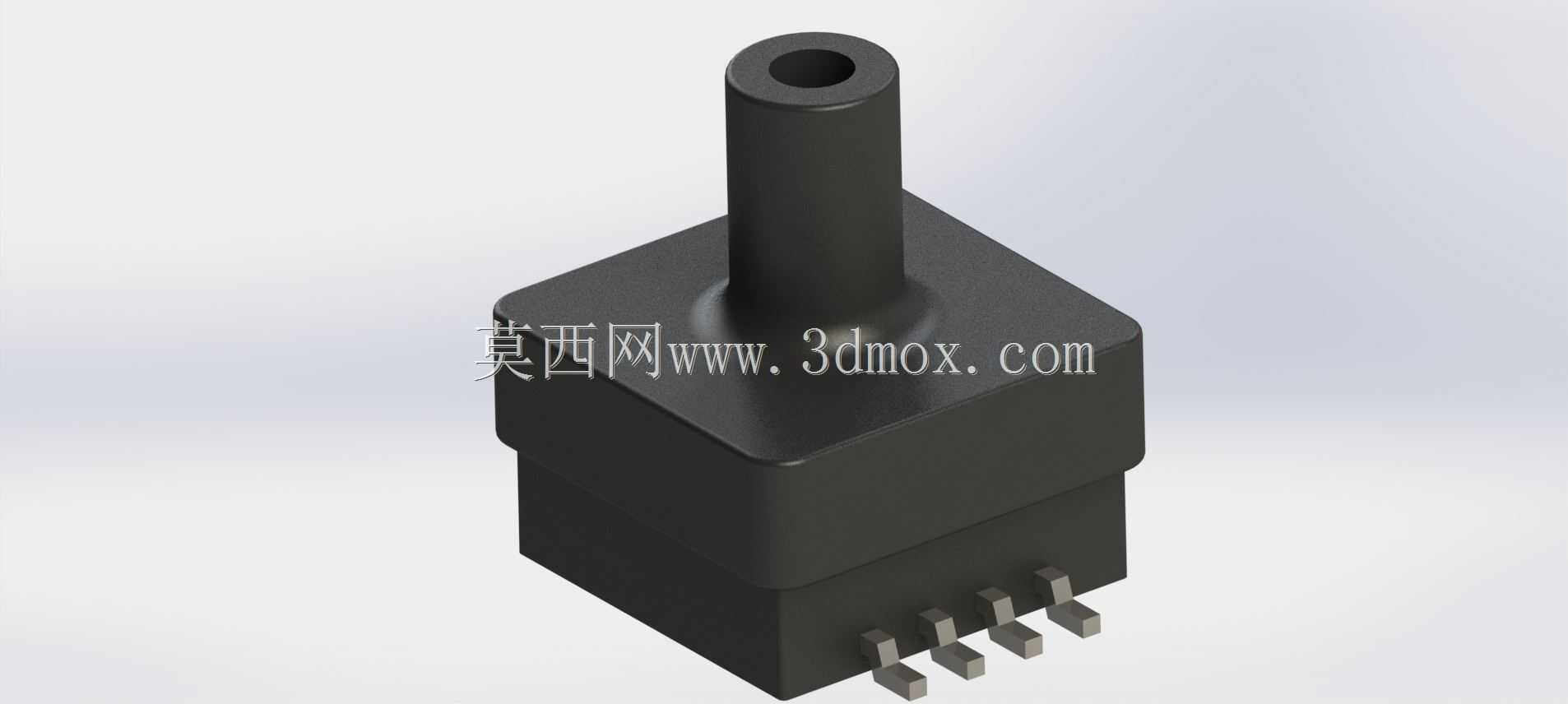

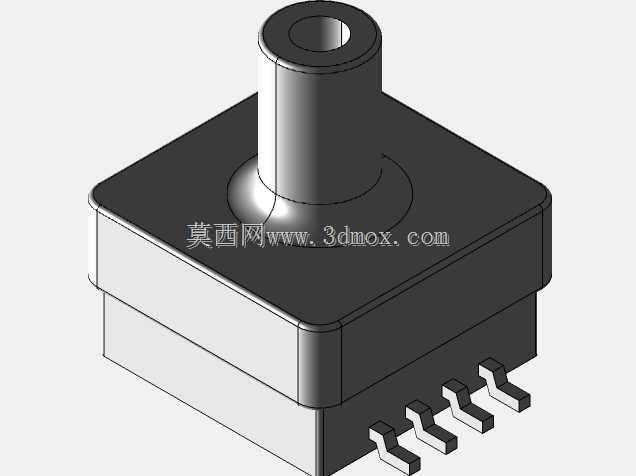

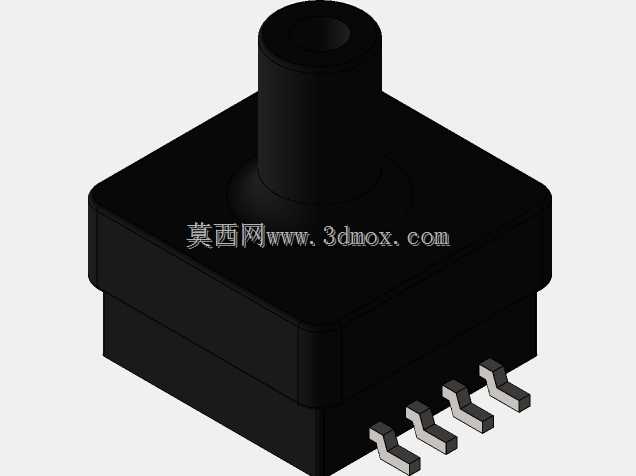

　　做工业测控类项目的结构设计时，压力检测环节的元件选型和安装适配往往是容易出细节问题的部分，这款表贴封装的压力传感元件，就是针对紧凑安装空间下的气压检测场景做的结构设计，日常接触到的医疗呼吸设备气路压力监测、小型气动执行机构的压力反馈、消费类电子的气压高度检测、工业便携检测仪表的压力采集场景里，这类元件的应用占比很高。从实际使用的角度看，这类元件的核心功能是将气路内的相对压力值转换为可被主控电路采集的电信号，设计时首先要兼顾气路连接的密封性和电路焊接的可靠性，顶部的气嘴采用直插式硬管接口结构，适配常规的软质气管插接，接口根部做了小圆弧过渡，既可以避免气管插接时的应力集中导致接口开裂，也能在气管插装到位后形成足够的抱紧密封面，

　　减少气路泄漏的概率。主体的方块形封装结构是这类SMD元件的典型设计，10x10mm的本体占地尺寸，刚好适配常规的PCB板卡布板空间，底部引出的四个直插式焊脚，采用标准SMD焊接引脚间距设计，焊脚的伸出长度做了严格控制，过回流焊时既能保证焊锡的浸润爬锡高度，也不会因为引脚过长导致焊后出现桥连、虚焊的问题，引脚的排布位置避开了气嘴的垂直投影区域，布板时不需要在气路对应位置做额外的避让挖槽，能有效提升PCB的板面利用率。做三维建模的时候，这类元件的外形公差控制是重点，本体的外轮廓尺寸公差要控制在±0.1mm以内，气嘴的外径尺寸要匹配常用的内径2mm软气管的公差带，焊脚的共面度要满足表贴焊接的工艺要求，也就是所有焊脚的底面高度差不超过0.

　　1mm，否则过回流焊的时候容易出现个别引脚虚焊的问题。很多新手工程师在做结构设计时，容易忽略这类传感元件的安装空间预留，除了本体10x10mm的平面占地，还要在气嘴的上方预留至少15mm的气管弯曲空间，避免气管插装后出现过度弯折导致气路堵死，同时在元件的焊接面周边3mm范围内，不要布置过高的其他元器件，防止回流焊时出现阴影效应影响焊接质量。从气路适配的角度看，这款元件覆盖20kPa到400kPa的压力检测范围，属于中低压检测范畴，对应的应用场景里，气路的压力波动不会超过元件的过载阈值，设计时不需要额外增加压力缓冲结构，但要注意气嘴的进气方向要和气流方向保持合理角度，避免气流直接冲击传感膜片导致检测数值出现跳变。封装外壳采用的是耐高温的工程塑料材质，建模时要考虑塑料成型的拔模角度，本体侧壁的拔模斜度控制在1°左右，既不影响整体的外形尺寸精度，也能满足注塑生产的脱模要求，外壳的拼接缝位置做在本体的中部分模线处，装配后不会出现明显的错位台阶，避免在自动化贴装时吸嘴抓取出现偏位。底部的焊脚采用镀锡铜材质，建模时要还原焊脚的冲压成型特征，焊脚和本体封装的结合位置做了密封加固，避免焊接时的助焊剂渗入元件内部损坏传感芯体。实际做设备结构设计时，这类元件的安装位置要尽量远离设备上的强电磁干扰源，比如功率继电器、高频变压器这类部件，同时要避开设备上的发热大户，比如功率电阻、散热片附近，防止温度漂移影响压力检测的精度。

　　很多人做三维建模时容易把这类元件的气嘴长度做短，实际生产装配时就会出现气管插装不到位的问题，气嘴的有效插接长度要保证在5mm以上，才能让气管插接后有足够的密封长度，不会在气压波动时出现气管脱落的问题。另外，元件本体的顶部平面要和PCB板面保持平行，否则气嘴插接气管后会出现倾斜，长期使用后容易在气嘴根部产生应力疲劳，导致气嘴断裂漏气。从结构可靠性的角度出发，这款元件的封装设计充分考虑了表贴生产的全流程工艺要求，不管是吸嘴抓取的顶部平面平整度，还是焊脚的共面度，或是本体的尺寸一致性，都能满足高速贴片机的生产要求，不需要额外定制特殊的吸嘴或者焊接治具，能有效降低批量生产时的工艺成本。在做气路设计时，连接到这个传感器的气管内径要和气嘴外径匹配，不要用过粗或者过细的气管，过粗的气管插接后密封不足容易漏气，过细的气管插接时会对气嘴产生过大的径向应力，长期使用容易导致气嘴和本体的结合位置出现开裂。
